PINPOINT-ТЕСТ A: СТЕКЛООЧИСТИТЕЛИ НЕ РАБОТАЮТ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F55

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F55 (CJB).

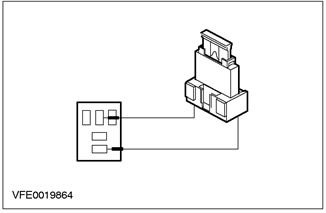

3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F55 (20 A)

• Плавкий предохранитель исправен?

Да

Перейдите к A2

Нет

Установите новый плавкий предохранитель F55 (20 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

A2: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F55

1 Подсоедините Плавкий предохранитель F55 (CJB).

2 Ведите положение ON.

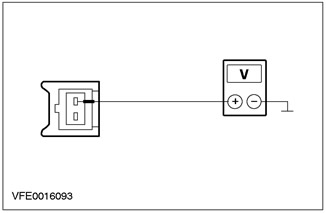

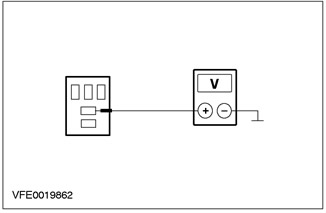

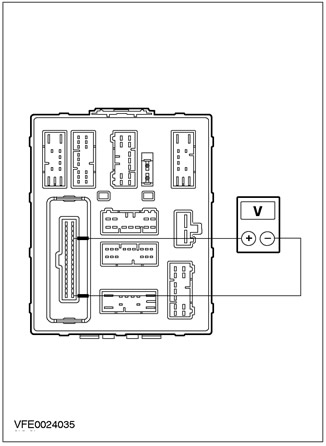

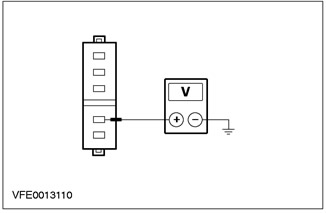

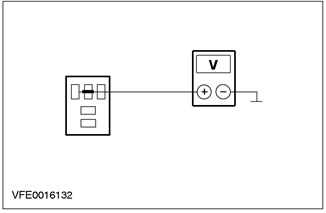

3 Измерьте напряжение между плавким предохранителем F55 и "массой ".

• Напряжение аккумулятора регистрируется?

Да

Автомобили с очистителями заднего стекла: Перейдите к A3

Автомобили без очистителей заднего стекла: Перейдите к A5

Нет

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

A3: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F43

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F43 (CJB).

3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F43 (15 A)

• Плавкий предохранитель исправен?

Да

Перейдите к A4

Нет

Установите новый плавкий предохранитель F43 (15 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

A4: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F43

1 Подсоедините Плавкий предохранитель F43 (CJB).

2 Ведите положение ON.

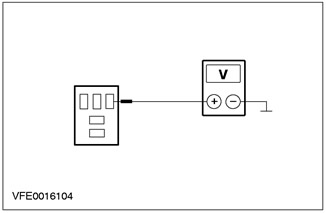

3 Измерьте напряжение между плавким предохранителем F43 и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к A5

Нет

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

A5: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 ПРОВЕРЬТЕ систему, используя WDS. Если выданы какие-либо коды DTC, обработайте эти коды. ПРОВЕРЬТЕ правильность работы системы. Если система снова выходит из строя, выполните следующие этапы проверки.

2 Введите положение OFF.

3 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

4 Ведите положение ON.

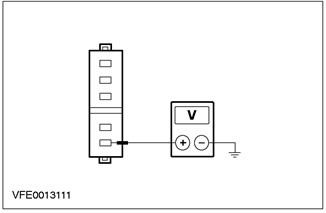

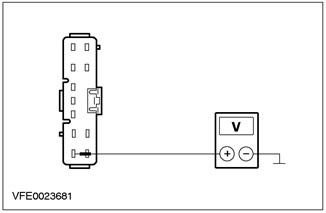

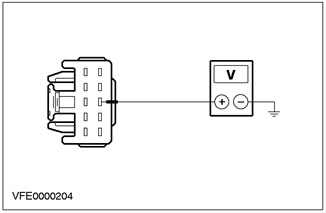

5 Измерьте напряжение между штырем 6 C441 переключателя стеклоочистителей/стеклоомывателей, электрической цепи 15-KA19 (зеленой/оранжевой), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Очистители лобового стекла не работают: Перейдите к A6

Очистители заднего стекла не работают: Перейдите к A8

Нет

УСТРАНИТЕ короткое замыкание(я) между переключателем стеклоочистителей/стеклоомывателей и штырем 1 C17 CJB, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

A6: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ДЛЯ НИЗКОСКОРОСТНОГО РЕЖИМА, ПОДАВАЕМОЕ НА ЭЛЕКТРОДВИГАТЕЛЬ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

2 Подсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

3 Отсоедините Электродвигатель очистителей лобового стекла - C848.

4 Ведите положение ON.

5 Переведите переключатель стеклоочистителей/стеклоомывателей в положение "НИЗКОСКОРОСТНАЯ ОЧИСТКА".

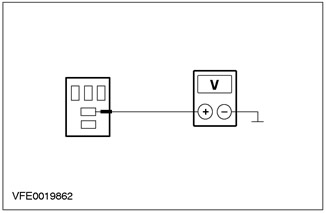

6 Измерьте напряжение между штырем 5 C848 электродвигателя очистителей лобового стекла, электрической цепи 32-KA10 (белой/зеленой), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к A7

Нет

ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

A7: ПРОВЕРЬТЕ ЗАЗЕМЛЯЮЩЕЕ СОЕДИНЕНИЕ ЭЛЕКТРОДВИГАТЕЛЯ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

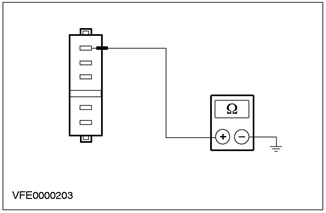

1 Измерьте сопротивление между штырем 1 C848 электродвигателя очистителей лобового стекла, электрической цепи 31-KA9 (черной), со стороны электропроводки, и "массой".

• Сопротивление составляет менее 2 Ом?

Да

ПРОВЕРЬТЕ электродвигатель очистителей лобового стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТРАНИТЕ короткое замыкание(я) между электродвигателем очистителей лобового стекла и "массой" G37, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

A8: ПРОВЕРЬТЕ ЗАЗЕМЛЯЮЩЕЕ СОЕДИНЕНИЕ ЭЛЕКТРОДВИГАТЕЛЯ ОЧИСТИТЕЛЕЙ ЗАДНЕГО СТЕКЛА

1 Введите положение OFF.

2 ПРОВЕРЬТЕ заземляющее соединение корпуса электродвигателя очистителей заднего стекла.

• Заземляющее соединение исправно?

Да

Перейдите к A9

Нет

ВОССТАНОВИТЕ заземляющее соединение между корпусом электродвигателя очистителей заднего стекла и "массой". ПРОВЕРЬТЕ правильность работы системы.

A9: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ РЕЛЕ ОЧИСТИТЕЛЕЙ ЗАДНЕГО СТЕКЛА

1 Подсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

2 Отсоедините Реле очистителей заднего стекла - C1018.

3 Ведите положение ON.

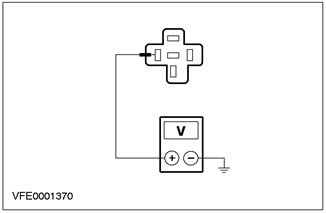

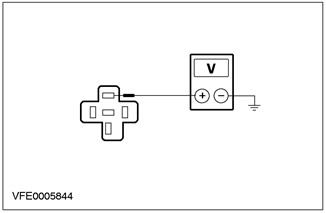

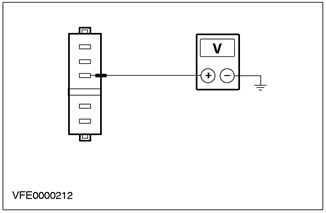

4 Измерьте напряжение между штырем 5 C1018 реле очистителей заднего стекла и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к A10

Нет

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

A10: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ ОЧИСТИТЕЛЕЙ ЗАДНЕГО СТЕКЛА

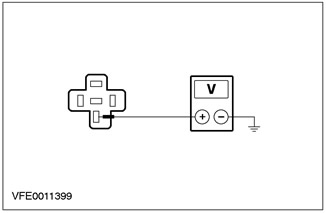

1 Измерьте напряжение между штырем 1 C1018 реле очистителей заднего стекла и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к A11

Нет

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

A11: ПРОВЕРЬТЕ РЕЛЕ ОЧИСТИТЕЛЕЙ ЗАДНЕГО СТЕКЛА

1 Проверьте реле очистителей заднего стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу.

• Реле исправно?

Да

Перейдите к A12

Нет

УСТАНОВИТЕ новое реле очистителей заднего стекла. ПРОВЕРЬТЕ правильность работы системы.

A12: ПРОВЕРЬТЕ CJB

1 Введите положение OFF.

2 Подсоедините Реле очистителей заднего стекла - C1018.

3 Отсоедините Центральная коробка соединений (CJB).- C14.

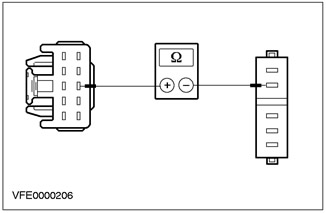

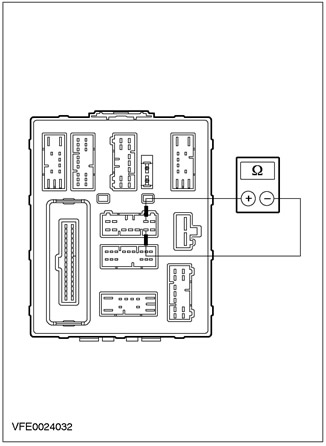

4 Измерьте сопротивление на разъеме C14 CJB, между штырем 3 и штырем 10, со стороны CJB.

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к A13

Нет

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

A13: ПРОВЕРЬТЕ ЗАЗЕМЛЯЮЩУЮ ЦЕПЬ РЕЛЕ ОЧИСТИТЕЛЕЙ ЗАДНЕГО СТЕКЛА

1 Введите положение OFF.

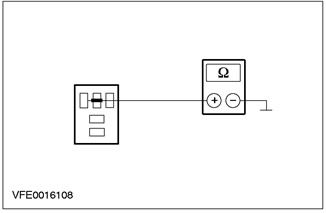

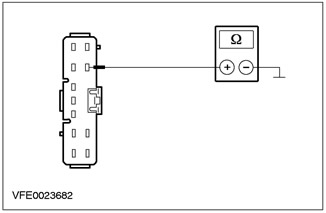

2 Измерьте сопротивление между штырем 3 C14 CJB со стороны электропроводки, и "массой".

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к A14

Нет

УСТРАНИТЕ короткое замыкание(я) между штырем 3 C14 CJB и "массой" G14, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

A14: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ОЧИСТИТЕЛЕМ ЗАДНЕГО СТЕКЛА, НАПРАВЛЕННУЮ К CTM

1 Ведите положение ON.

2 Переведите переключатель стеклоочистителей/стеклоомывателей в положение "ОЧИСТИТЕЛЬ ЗАДНЕГО СТЕКЛА".

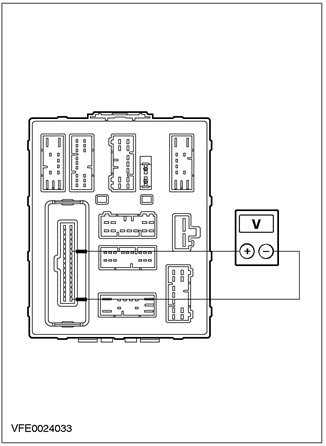

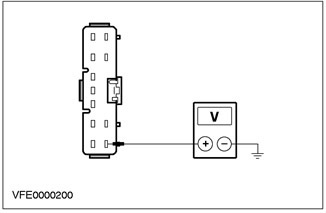

3 Измерьте напряжение между штырем 5 C14 CJB, электрической цепи 32-KA35 (белой/красной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к A16

Нет

Перейдите к A15

A15: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Введите положение OFF.

2 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

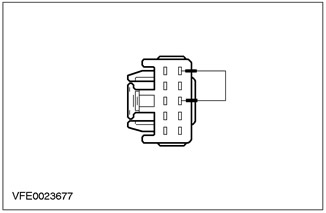

3 Подсоедините соединительный провод к разъему C441 переключателя стеклоочистителей/стеклоомывателей, между штырем 6, электрической цепи 15-KA19 (зеленой/оранжевой) и штырем 5, электрической цепи 32-KA35 (белой/красной), со стороны электропроводки.

4 Ведите положение ON.

5 Измерьте напряжение между штырем 5 C14 CJB, электрической цепи 32-KA35 (белой/красной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТРАНИТЕ короткое замыкание(я) между штырем 5 C14 CJB и переключателем стеклоочистителей/стеклоомывателей, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

A16: ПРОВЕРЬТЕ CJB

1 Введите положение OFF.

2 Отсоедините Модуль центрального таймера (CTM) - C1000.

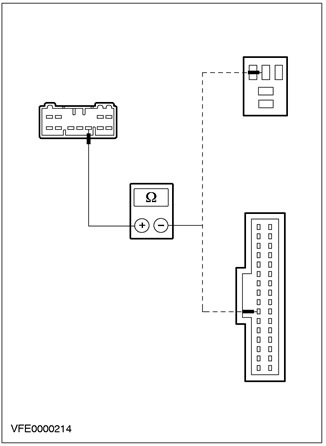

3 Измерьте сопротивление на CJB между штырем 5 C14 и штырем 28 C1000 CTM.

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к A17

Нет

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

A17: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ, НАПРАВЛЕННУЮ К ЭЛЕКТРОДВИГАТЕЛЮ ОЧИСТИТЕЛЕЙ ЗАДНЕГО СТЕКЛА

1 Подсоедините Центральная коробка соединений (CJB) - C14.

2 Подсоедините Модуль центрального таймера (CTM) - C1000.

3 Отсоедините Электродвигатель очистителей заднего стекла - C971.

4 Ведите положение ON.

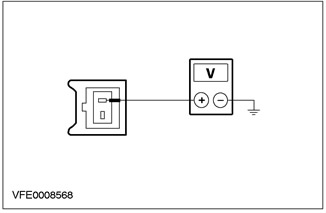

5 Измерьте напряжение между штырем 1 C971 электродвигателя очистителей заднего стекла, электрической цепи 15-KA28 (зеленой/синей), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к A18

Нет

УСТРАНИТЕ короткое замыкание(я) между переключателем стеклоочистителей/стеклоомывателей и электродвигателем очистителей заднего стекла, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

A18: ПРОВЕРЬТЕ ЦЕПЬ НЕРАБОЧЕГО ПОЛОЖЕНИЯ СТЕКЛООЧИСТИТЕЛЯ, НАПРАВЛЕННУЮ К ЭЛЕКТРОДВИГАТЕЛЮ ОЧИСТИТЕЛЕЙ ЗАДНЕГО СТЕКЛА

1 Переведите переключатель стеклоочистителей/стеклоомывателей в положение "ОЧИСТИТЕЛЬ ЗАДНЕГО СТЕКЛА".

2 Измерьте напряжение между штырем 2 C971 электродвигателя очистителей заднего стекла, электрической цепи 32-KA28 (белой/красной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

ПРОВЕРЬТЕ электродвигатель очистителей заднего стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу, Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТРАНИТЕ короткое замыкание(я) между переключателем стеклоочистителей/стеклоомывателей и электродвигателем очистителей заднего стекла, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ B: СТЕКЛООЧИСТИТЕЛИ РАБОТАЮТ НЕПРЕРЫВНО

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРЬТЕ СИСТЕМУ, ИСПОЛЬЗУЯ WDS

1 Проверьте систему, используя WDS.

• Зарегистрированы какие-либо коды DTC?

Да

Обработайте эти коды. ПРОВЕРЬТЕ правильность работы системы.

Нет

Очистители заднего стекла работают непрерывно: Перейдите к B8

Очистители лобового стекла работают непрерывно: Перейдите к B2

B2: ПРОВЕРЬТЕ СОСТОЯНИЕ, В КОТОРОМ ВОЗНИКАЕТ НЕИСПРАВНОСТЬ

1 Введите положение OFF.

2 Отсоедините Реле очистителей лобового стекла - C1019.

3 Ведите положение ON.

4 Проверьте стеклоочистители.

• Стеклоочистители работают непрерывно?

Да

Перейдите к B6

Нет

Перейдите к B3

B3: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

1 Введите положение OFF.

2 Измерьте сопротивление между штырем 2 C1019 реле очистителей лобового стекла и "массой".

• Сопротивление составляет более 10 кОм?

Да

Перейдите к B4

Нет

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

B4: ПРОВЕРЬТЕ РЕЛЕ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

1 ПРОВЕРЬТЕ реле очистителей лобового стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу.

• Реле исправно?

Да

Перейдите к B5

Нет

УСТАНОВИТЕ новое реле очистителей лобового стекла. ПРОВЕРЬТЕ правильность работы системы.

B5: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ФУНКЦИОНИРОВАНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Введите положение OFF.

2 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

3 ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу.

• Переключатель исправен?

Да

УСТРАНИТЕ короткое замыкание на источник питания электрической цепи, соединенной со штырем 10 C441 переключателя стеклоочистителей/стеклоомывателей, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.

B6: ОПРЕДЕЛИТЕ СОСТОЯНИЕ

1 Введите положение OFF.

2 Подсоедините Реле очистителей лобового стекла - C1019.

3 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

4 Ведите положение ON.

5 Проверьте стеклоочистители.

• Стеклоочистители включены непрерывно?

Да

Перейдите к B7

Нет

ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

B7: ПРОВЕРЬТЕ ЦЕПЬ ВЫСОКОСКОРОСТНОЙ ОЧИСТКИ, НАПРАВЛЕННУЮ К ЭЛЕКТРОДВИГАТЕЛЮ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

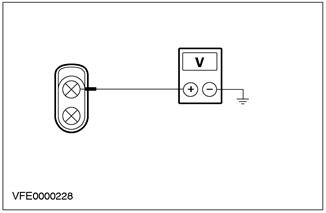

1 Измерьте напряжение между штырем 8 C441 переключателя стеклоочистителей/стеклоомывателей, электрической цепи 32-KA11 (белой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

УСТРАНИТЕ короткое замыкание на источник питания электрической цепи, соединенной с штырем 8 C441 переключателя стеклоочистителей/стеклоомывателей, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

Нет

ПРОВЕРЬТЕ электродвигатель очистителей лобового стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

B8: ПРОВЕРЬТЕ РЕЛЕ ОЧИСТИТЕЛЕЙ ЗАДНЕГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините Реле очистителей заднего стекла - C1018.

3 Ведите положение ON.

4 Проверьте стеклоочистители.

• Стеклоочистители включены непрерывно?

Да

Перейдите к B9

Нет

Перейдите к B10

B9: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Введите положение OFF.

2 Подсоедините Реле очистителей заднего стекла - C1018.

3 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

4 Ведите положение ON.

5 Проверьте стеклоочистители.

• Стеклоочистители включены непрерывно?

Да

ПРОВЕРЬТЕ электродвигатель очистителей заднего стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

B10: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ РАБОТЫ РЕЛЕ ОЧИСТИТЕЛЕЙ ЗАДНЕГО СТЕКЛА

1 ПРОВЕРЬТЕ реле очистителей заднего стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу.

• Реле исправно?

Да

Перейдите к B11

Нет

УСТАНОВИТЕ новое реле очистителей заднего стекла. ПРОВЕРЬТЕ правильность работы системы.

B11: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ ОЧИСТИТЕЛЕЙ ЗАДНЕГО СТЕКЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

1 Введите положение OFF.

2 Измерьте сопротивление между штырем 2 C1018 реле очистителей заднего стекла и "массой".

• Сопротивление превышает 10 кОм?

Да

ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ C: НИЗКОСКОРОСТНОЙ/ВЫСОКОСКОРОСТНОЙ РЕЖИМ СТЕКЛООЧИСТИТЕЛЕЙ ФУНКЦИОНИРУЕТ НЕПРАВИЛЬНО (РЕЖИМ ПРЕРЫВИСТОЙ РАБОТЫ СТЕКЛООЧИСТИТЕЛЕЙ ФУНКЦИОНИРУЕТ ИСПРАВНО)

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРЬТЕ ЦЕПЬ НИЗКОСКОРОСТНОЙ ОЧИСТКИ, НАПРАВЛЕННУЮ К ЭЛЕКТРОДВИГАТЕЛЮ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

1 ПРОВЕРЬТЕ систему, используя WDS. Если выданы какие-либо коды DTC, обработайте эти коды. ПРОВЕРЬТЕ правильность работы системы. Если система снова выходит из строя, выполните следующие этапы проверки.

2 Введите положение OFF.

3 Отсоедините Электродвигатель очистителей лобового стекла - C848.

4 Ведите положение ON.

5 Переведите переключатель стеклоочистителей/стеклоомывателей в положение "НИЗКОСКОРОСТНАЯ ОЧИСТКА".

6 Измерьте напряжение между штырем 5 C848 электродвигателя очистителей лобового стекла, электрической цепи 32-KA10 (белой/зеленой), и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к C2

Нет

ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

C2: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ЦЕПИ ВЫСОКОСКОРОСТНОЙ ОЧИСТКИ, НАПРАВЛЕННОЙ К ЭЛЕКТРОДВИГАТЕЛЮ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

1 Переведите переключатель стеклоочистителей/стеклоомывателей в положение "ВЫСОКОСКОРОСТНАЯ ОЧИСТКА".

2 Измерьте напряжение между штырем 4 C848 электродвигателя очистителей лобового стекла, электрической цепи 32-KA11 (белой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

ПРОВЕРЬТЕ электродвигатель очистителей лобового стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к C3

C3: ПРОВЕРЬТЕ ЦЕПЬ ВЫСОКОСКОРОСТНОЙ ОЧИСТКИ, НАПРАВЛЕННУЮ К ЭЛЕКТРОДВИГАТЕЛЮ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

3 Измерьте сопротивление между штырем 8 C441 переключателя стеклоочистителей/стеклоомывателей, электрической цепи 32-KA11 (белой/черной), со стороны электропроводки, и штырем 4 C848 электродвигателя очистителей лобового стекла, электрической цепи 32-KA11 (белой/черной), со стороны электропроводки.

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к C4

Нет

УСТРАНИТЕ короткое замыкание(я) между переключателем стеклоочистителей/стеклоомывателей и электродвигателем очистителей лобового стекла, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

C4: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ФУНКЦИОНИРОВАНИЯ ЭЛЕКТРОДВИГАТЕЛЯ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

1 Подсоедините Электродвигатель очистителей лобового стекла - C848.

2 Подсоедините соединительный провод к разъему C441 переключателя стеклоочистителей/стеклоомывателей, между штырем 6, электрической цепи 15-KA19 (зеленой/оранжевой), и штырем 8, электрической цепи 32-KA11 (белой/черной), со стороны электропроводки.

3 Ведите положение ON.

4 Проверьте функционирование стеклоочистителей.

• Электродвигатель очистителей лобового стекла функционирует правильно (в режиме высокоскоростной очистки)?

Да

ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

ПРОВЕРЬТЕ электродвигатель очистителей лобового стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ D: РЕЖИМ ПРЕРЫВИСТОЙ РАБОТЫ СТЕКЛООЧИСТИТЕЛЕЙ ФУНКЦИОНИРУЕТ НЕПРАВИЛЬНО (НИЗКОСКОРОСТНОЙ/ВЫСОКОСКОРОСТНОЙ РЕЖИМ СТЕКЛООЧИСТИТЕЛЕЙ ФУНКЦИОНИРУЕТ ИСПРАВНО)

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ, НАПРАВЛЕННУЮ К РЕЛЕ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините Реле очистителей лобового стекла - C1019.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 1 C1019 реле очистителей лобового стекла и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к D2

Нет

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

D2: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ РЕЛЕ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

1 Измерьте напряжение между штырем 5 C1019 реле очистителей лобового стекла и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к D3

Нет

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

D3: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА ИСТОЧНИК ПИТАНИЯ

1 Измерьте напряжение между штырем 2 C1019 реле очистителей лобового стекла и "массой".

• Напряжение аккумулятора регистрируется?

Да

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к D4

D4: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ФУНКЦИОНИРОВАНИЯ РЕЛЕ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

2 ПРОВЕРЬТЕ реле очистителей лобового стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу.

• Реле исправно?

Да

Перейдите к D5

Нет

ПРОВЕРЬТЕ правильность работы системы. ПРОВЕРЬТЕ правильность работы системы.

D5: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ РЕЖИМА ПРЕРЫВИСТОЙ ОЧИСТКИ В ЦЕПИ, НАПРАВЛЕННОЙ К CTM

1 Подсоедините Реле очистителей лобового стекла - C1019.

2 ПРОВЕРЬТЕ систему, используя WDS. Если выданы какие-либо коды DTC, обработайте эти коды. ПРОВЕРЬТЕ правильность работы системы. Если система снова выходит из строя, выполните следующие этапы проверки.

3 Введите положение OFF.

4 Отсоедините Центральная коробка соединений (CJB) - C15.

5 Ведите положение ON.

6 Переведите переключатель стеклоочистителей/стеклоомывателей в положение "ПРЕРЫВИСТАЯ ОЧИСТКА".

7 Измерьте напряжение между штырем 6 C15 CJB, электрической цепи 8-KA19 (белой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к D6

D6: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ФУНКЦИОНИРОВАНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Введите положение OFF.

2 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

3 ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу.

• Переключатель исправен?

Да

С режимом регулируемой скорости прерывистой очистки: Перейдите к D7

Без режима регулируемой скорости прерывистой очистки: УСТРАНИТЕ короткое замыкание(я) между штырем 6 C15 CJB и переключателем стеклоочистителей/стеклоомывателей, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.

D7: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ 8-KA18 (БЕЛУЮ), НАПРАВЛЕННУЮ К CTM, НА РАЗМЫКАНИЕ

1 Подсоедините Центральная коробка соединений (CJB) - C15.

2 Отсоедините Центральная коробка соединений (CJB) - C11.

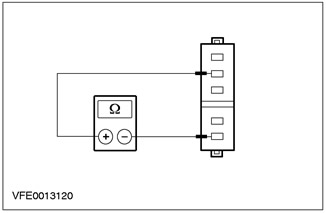

3 Измерьте сопротивление между штырем 15 C11 CJB, электрической цепи 8-KA18 (белой), со стороны электропроводки, и штырем 1 C441 переключателя стеклоочистителей/стеклоомывателей, электрической цепи 8-KA18 (белой), со стороны электропроводки.

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к D8

Нет

УСТРАНИТЕ короткое замыкание(я) между штырем 15 C11 CJB и переключателем стеклоочистителей/стеклоомывателей, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

D8: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ 8-KA18 (БЕЛУЮ), НАПРАВЛЕННУЮ К CTM, НА КОРОТКОЕ ЗАМЫКАНИЕ НА ИСТОЧНИК ПИТАНИЯ

1 Подсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

2 Ведите положение ON.

3 Переведите переключатель стеклоочистителей/стеклоомывателей в положение "ВЫКЛЮЧЕНО".

4 Измерьте напряжение между штырем 15 C11 CJB, электрической цепи 8-KA18 (белой), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

УСТРАНИТЕ короткое замыкание на источник питания электрической цепи, соединенной со штырем 1 C441 переключателя стеклоочистителей/стеклоомывателей, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к D9

D9: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ 8-KA18 (БЕЛУЮ), НАПРАВЛЕННУЮ К CTM, НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ".

1 Введите положение OFF.

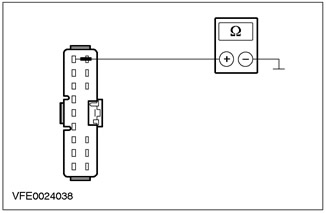

2 Измерьте сопротивление между штырем 15 C11 CJB, электрической цепи 8-KA18 (белой), со стороны электропроводки, и "массой".

• Сопротивление превышает 10 кОм?

Да

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТРАНИТЕ короткое замыкание на "массу" электрической цепи(ей), соединенных со штырем 1 C441 переключателя стеклоочистителей/стеклоомывателей, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ E: ФУНКЦИЯ ОМЫВАНИЯ И ОЧИСТКИ НЕ РАБОТАЕТ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E1: ПРОВЕРЬТЕ СИСТЕМУ, ИСПОЛЬЗУЯ WDS.

1 ПРОВЕРЬТЕ систему, используя WDS.

• Зарегистрированы какие-либо коды DTC?

Да

Обработайте эти коды. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к E2

E2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ОЧИСТКИ И ОМЫВАНИЯ, НАПРАВЛЕННУЮ К CTM

1 Введите положение OFF.

2 Отсоедините Модуль центрального таймера (CTM) - C1000.

3 Ведите положение ON.

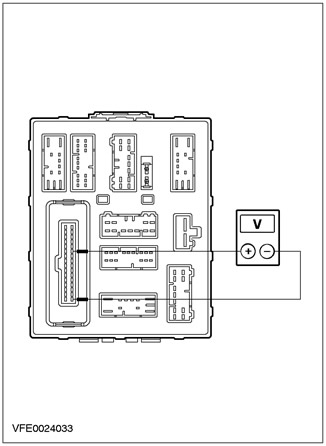

4 Измерьте напряжение на разъеме C1000 CTM, между штырем 27 и штырем 17.

• Напряжение аккумулятора регистрируется?

Да

Перейдите к E4

Нет

Перейдите к E3

E3: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ФУНКЦИОНИРОВАНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Введите положение OFF.

2 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

3 ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу.

• Переключатель исправен?

Да

УСТРАНИТЕ размыкание электрической цепи между штырем 27 C1000 CTM и переключателем стеклоочистителей/стеклоомывателей, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.

E4: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ФУНКЦИОНИРОВАНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Введите положение OFF.

2 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

3 ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу.

• Переключатель исправен?

Да

Перейдите к E5

Нет

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.

E5: ПРОВЕРЬТЕ ЦЕПЬ ОЧИСТКИ И ОМЫВАНИЯ, НАПРАВЛЕННУЮ К ПЕРЕКЛЮЧАТЕЛЮ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Подсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

2 Ведите положение ON.

3 Измерьте напряжение на разъеме C1000 CTM, между штырем 29 и штырем 17.

• Напряжение аккумулятора регистрируется?

Да

УСТРАНИТЕ размыкание электрической цепи 31-KA19 (черной), между переключателем стеклоочистителей/стеклоомывателей и "массой" G14, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТРАНИТЕ размыкание электрической цепи 32-KA6 (белой/черной), между переключателем стеклоочистителей/стеклоомывателей и соединением S14, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ F: СТЕКЛООЧИСТИТЕЛИ НЕ ОСТАНАВЛИВАЮТСЯ В ПРАВИЛЬНОМ НЕРАБОЧЕМ ПОЛОЖЕНИИ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

F1: ОПРЕДЕЛИТЕ СОСТОЯНИЕ

1 Определите комплектацию автомобиля.

• Автомобиль оснащен очистителями заднего стекла?

Да

Перейдите к F2

Нет

Перейдите к F3

F2: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ.

1 Ведите положение ON.

2 Переведите переключатель стеклоочистителей/стеклоомывателей в положение "ОЧИСТИТЕЛЬ ЗАДНЕГО СТЕКЛА" и в положение "ВЫКЛЮЧЕНО".

3 Проверьте нерабочее положение стеклоочистителей.

• Очистители заднего стекла останавливаются в правильном нерабочем положении?

Да

Перейдите к F3

Нет

ПРОВЕРЬТЕ электродвигатель очистителей заднего стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу.

F3: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ФУНКЦИОНИРОВАНИЯ РЕЛЕ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините Реле очистителей лобового стекла - C1019.

3 Подсоедините соединительный провод к реле очистителей лобового стекла C1019, между штырем 3 и штырем 4.

4 Ведите положение ON.

5 Активизируйте ОДНОКРАТНУЮ ОЧИСТКУ.

6 Проверьте нерабочее положение стеклоочистителей.

• Стеклоочистители останавливаются в правильном нерабочем положении?

Да

УСТАНОВИТЕ новое реле очистителей лобового стекла. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к F4

F4: ПРОВЕРЬТЕ ЦЕПЬ(И) УПРАВЛЕНИЯ, НАПРАВЛЕННЫЕ К ЭЛЕКТРОДВИГАТЕЛЮ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

2 Подсоедините Реле очистителей лобового стекла - C1019.

3 Отсоедините Электродвигатель очистителей лобового стекла - C848.

4 Измерьте сопротивление на электродвигателе очистителей лобового стекла между штырем 2 C848, электрической цепи 32-KA9 (белой/синей), и штырем 5, электрической цепи 32-KA10 (белой/зеленой), со стороны электропроводки.

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к F5

Нет

Перейдите к F6

F5: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ФУНКЦИИ НЕРАБОЧЕГО ПОЛОЖЕНИЯ СТЕКЛООЧИСТИТЕЛЕЙ, НАПРАВЛЕННОЕ К ЭЛЕКТРОДВИГАТЕЛЮ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

1 Ведите положение ON.

2 Измерьте напряжение между штырем 3 C848 электродвигателя очистителей лобового стекла, электрической цепи 15-KA9 (зеленой/красной) и "массой".

• Напряжение аккумулятора регистрируется?

Да

ПРОВЕРЬТЕ электродвигатель очистителей лобового стекла в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТРАНИТЕ короткое замыкание(я) между штырем 1 C17 CJB и электродвигателем очистителей лобового стекла, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

F6: ПРОВЕРЬТЕ CJB

1 Отсоедините Центральная коробка соединений (CJB) - C14.

2 Отсоедините Модуль центрального таймера (CTM) - C1000.

3 Отсоедините Реле очистителей лобового стекла - C1019.

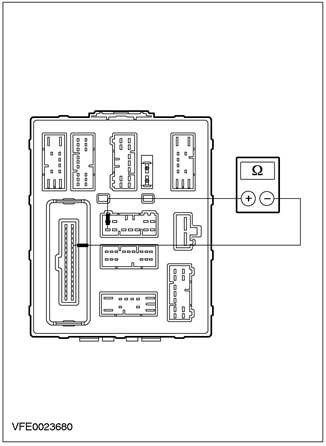

4 Измерьте сопротивление на CJB, между штырем 9 C14, со стороны CJB и

- штырем 4 C1019 реле очистителей лобового стекла.

- штырем 7 C1000 CTM.

• Сопротивление в обеих случаях составляет менее 2 Ом?

Да

Перейдите к F7

Нет

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

F7: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ, НАПРАВЛЕННУЮ К ЭЛЕКТРОДВИГАТЕЛЮ ОЧИСТИТЕЛЕЙ ЛОБОВОГО СТЕКЛА

1 Измерьте сопротивление между штырем 9 C14 CJB, электрической цепи 32-KA9 (белой/синей), со стороны электропроводки, и штырем 2 C848 электродвигателя очистителей лобового стекла, электрической цепи 32-KA9 (белой/синей), со стороны электропроводки.

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к F8

Нет

УСТРАНИТЕ короткое замыкание(я) между штырем 9 C14 CJB и электродвигателем очистителей лобового стекла, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

F8: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

2 ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

• Переключатель стеклоочистителей/стеклоомывателей исправен?

Да

УСТРАНИТЕ размыкание электрической цепи 32-KA19 (белой/черной), между переключателем стеклоочистителей/стеклоомывателей и реле очистителей лобового стекла, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ G: СТЕКЛООЧИСТИТЕЛИ НЕПРАВИЛЬНО ФУНКЦИОНИРУЮТ СОВМЕСТНО С ФУНКЦИЕЙ ОМЫВАНИЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

G1: ПРОВЕРЬТЕ CJB

1 ПРОВЕРЬТЕ систему, используя WDS. Если выданы какие-либо коды DTC, обработайте эти коды. ПРОВЕРЬТЕ правильность работы системы. Если система снова выходит из строя, выполните следующие этапы проверки.

2 Введите положение OFF.

3 Отсоедините Модуль центрального таймера (CTM) - C1000.

4 Отсоедините Электродвигатель насоса стеклоомывателя двухстороннего действия - C828.

5 Ведите положение ON.

6 Измерьте напряжение на разъеме C1000 CTM, между штырем 27 и штырем 17.

• Напряжение аккумулятора регистрируется?

Да

Перейдите к G2

Нет

Проверьте CJB. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

G2: ПРОВЕРЬТЕ ЦЕПЬ ОЧИСТКИ И ОМЫВАНИЯ, НАПРАВЛЕННУЮ К CTM

1 Введите положение OFF.

2 Отсоедините Центральная коробка соединений (CJB) - C14.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 1 C14 CJB, электрической цепи 32-KA6A (белой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТРАНИТЕ короткое замыкание(я) между штырем 1 C14 CJB и соединением S14, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ H: НАСОС СТЕКЛООМЫВАТЕЛЯ НЕ РАБОТАЕТ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

H1: ПРОВЕРЬТЕ ЦЕПЬ, НАПРАВЛЕННУЮ К ЭЛЕКТРОДВИГАТЕЛЮ НАСОСА СТЕКЛООМЫВАТЕЛЯ, НА РАЗМЫКАНИЕ

1 Введите положение OFF.

2 Отсоедините Электродвигатель насоса стеклоомывателя двухстороннего действия - C828.

3 Ведите положение ON.

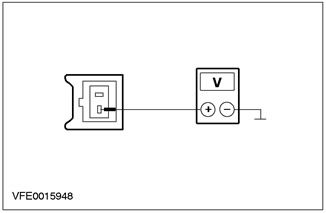

4 Измерьте напряжение между штырем 1 C828 электродвигателя насоса стеклоомывателя двухстороннего действия, электрической цепи 32-KA34 (белой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к H2

Нет

УСТРАНИТЕ короткое замыкание(я) между электродвигателем насоса стеклоомывателя двухстороннего действия и соединением S14, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

H2: ПРОВЕРЬТЕ ЦЕПЬ, НАПРАВЛЕННУЮ К ЭЛЕКТРОДВИГАТЕЛЮ НАСОСА СТЕКЛООМЫВАТЕЛЯ ДВУХСТОРОННЕГО ДЕЙСТВИЯ, НА РАЗМЫКАНИЕ

1 Измерьте напряжение между штырем 2 C828 электродвигателя насоса стеклоомывателя двухстороннего действия, электрической цепи 33-KA34 (желтой/черной), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

ПРОВЕРЬТЕ электродвигатель насоса стеклоомывателя двухстороннего действия. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТРАНИТЕ короткое замыкание(я) между штырем 2 C828 электродвигателя насоса стеклоомывателя и CJB, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ I: РЕЖИМ РЕГУЛИРУЕМОЙ ПРЕРЫВИСТОЙ ОЧИСТКИ ФУНКЦИОНИРУЕТ НЕПРАВИЛЬНО

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

I1: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ФУНКЦИОНИРОВАНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

1 ПРОВЕРЬТЕ систему, используя WDS. Если выданы какие-либо коды DTC, обработайте эти коды. ПРОВЕРЬТЕ правильность работы системы. Если система снова выходит из строя, выполните следующие этапы проверки.

2 Введите положение OFF.

3 Отсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

4 ПРОВЕРЬТЕ переключатель стеклоочистителей/стеклоомывателей в соответствии с инструкциями по проверке элементов, прилагаемыми к этому разделу.

• Переключатель исправен?

Да

Перейдите к I2

Нет

УСТАНОВИТЕ новый переключатель стеклоочистителей/стеклоомывателей. ПРОВЕРЬТЕ правильность работы системы.

I2: ПРОВЕРЬТЕ ЦЕПЬ РЕГУЛИРУЕМОЙ ПРЕРЫВИСТОЙ ОЧИСТКИ, НАПРАВЛЕННУЮ К CTM

1 Отсоедините Центральная коробка соединений (CJB) - C11.

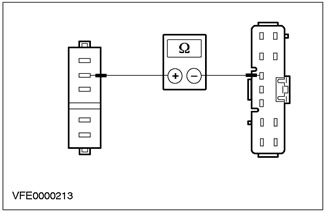

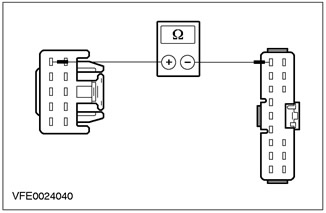

2 Измерьте сопротивление между штырем 15 C11 CJB, электрической цепи 8-KA18 (белой), со стороны электропроводки, и штырем 1 C441 переключателя стеклоочистителей/стеклоомывателей, электрической цепи 8-KA18 (белой), со стороны электропроводки.

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к I4

Нет

УСТРАНИТЕ короткое замыкание(я) между штырем 15 C11 CJB и переключателем стеклоочистителей/стеклоомывателей, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

I3: ПРОВЕРЬТЕ ЦЕПЬ РЕГУЛИРУЕМОЙ ПРЕРЫВИСТОЙ ОЧИСТКИ, НАПРАВЛЕННУЮ К CTM, НА КОРОТКОЕ ЗАМЫКАНИЕ НА ИСТОЧНИК ПИТАНИЯ

1 Подсоедините Переключатель стеклоочистителей/стеклоомывателей - C441.

2 Ведите положение ON.

3 Переведите переключатель стеклоочистителей/стеклоомывателей в положение "ВЫКЛЮЧЕНО".

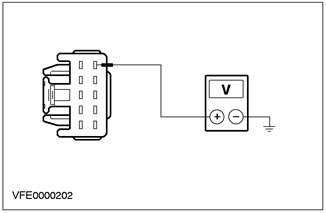

4 Измерьте напряжение между штырем 15 C11 CJB, электрической цепи 8-KA18 (белой), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

УСТРАНИТЕ короткое замыкание на источник питания электрической цепи(ей), соединенных со штырем 1 C441 переключателя стеклоочистителей/стеклоомывателей, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к I4

I4: ПРОВЕРЬТЕ ЦЕПЬ РЕГУЛИРУЕМОЙ ПРЕРЫВИСТОЙ ОЧИСТКИ, НАПРАВЛЕННУЮ К CTM, НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

1 Введите положение OFF.

2 Измерьте сопротивление между штырем 15 C11 CJB, электрической цепи 8-KA18 (белой), со стороны электропроводки, и "массой".

• Сопротивление превышает 10 кОм?

Да

Проверьте CJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТРАНИТЕ короткое замыкание на "массу" электрической цепи(ей), соединенных со штырем 1 C441 переключателя стеклоочистителей/стеклоомывателей, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ J: ФУНКЦИЯ ОМЫВАНИЯ ФАР РАБОТАЕТ НЕПРАВИЛЬНО

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

J1: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ РЕЛЕ ОМЫВАТЕЛЯ ФАР

1 Введите положение OFF.

2 Отсоедините Реле омывателя фар - C1004.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 2 C1004 реле омывателя фар и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к J4

Нет

Перейдите к J2

J2: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F13

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F13 (BJB).

3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F13 (30 A)

• Плавкий предохранитель исправен?

Да

Перейдите к J3

Нет

Установите новый плавкий предохранитель F13 (30 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

J3: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F13

1 Ведите положение ON.

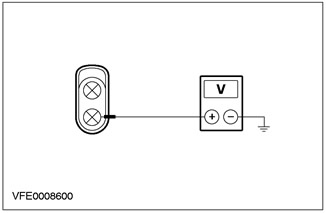

2 Измерьте напряжение между плавким предохранителем F13 (BJB) и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к J4

Нет

Проверьте BJB Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

J4: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ (ПРИ ВКЛЮЧЕННЫХ ФАРАХ), НАПРАВЛЕННУЮ К РЕЛЕ ОМЫВАТЕЛЯ ФАР

1 Введите положение OFF.

2 Подсоедините Плавкий предохранитель F13 (BJB).

3 Ведите положение ON.

4 Переведите переключатель освещения в положение "БЛИЖНИЙ СВЕТ ФАР".

5 Измерьте напряжение между штырем 5 C1004 реле омывателя фар и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к J5

Нет

УСТРАНИТЕ короткое замыкание(я) между переключателем освещения и реле омывателя фар, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

J5: ПРОВЕРЬТЕ ЗАЗЕМЛЯЮЩЕЕ СОЕДИНЕНИЕ РЕЛЕ ОМЫВАТЕЛЯ ФАР

1 Переведите переключатель освещения в положение "ВЫКЛЮЧЕНО".

2 Введите положение OFF.

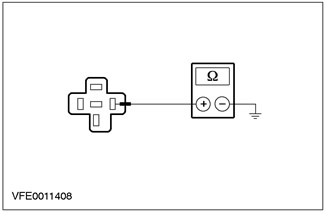

3 Измерьте сопротивление между штырем 1 C1004 реле омывателя фар и "массой".

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к J6

Нет

УСТРАНИТЕ короткое замыкание(я) между реле омывателя фар и "массой" G37, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

J6: ПРОВЕРЬТЕ ЦЕПЬ ОМЫВАТЕЛЯ, НАПРАВЛЕННУЮ К РЕЛЕ ОМЫВАТЕЛЯ ФАР

1 Ведите положение ON.

2 Измерьте напряжение между штырем 3 C1004 реле омывателя фар, электрической цепи 32-KA22 (белой/красной) и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к J7

Нет

УСТРАНИТЕ короткое замыкание(я) между штырем 3 C1004 реле омывателя фар и соединением S14, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

J7: ПРОВЕРЬТЕ НАСОС ОМЫВАТЕЛЕЙ ФАР.

1 Подсоедините Реле омывателя фар - C1004.

2 Отсоедините Электродвигатель насоса омывателя фар - C745.

3 Ведите положение ON.

4 Переведите переключатель освещения в положение "БЛИЖНИЙ СВЕТ ФАР".

5 Во время измерения активизируйте ОМЫВАТЕЛЬ ЛОБОВОГО СТЕКЛА.

6 Измерьте напряжение между штырем 1 C745 электродвигателя насоса омывателя фар, электрической цепи 15S-KA21 (зеленой/желтой), со стороны электропроводки, и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к J8

Нет

УСТРАНИТЕ размыкание электрической цепи между штырем 4 C1004 реле омывателя фар и электродвигателем насоса омывателя фар, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

J8: ПРОВЕРЬТЕ ЗАЗЕМЛЯЮЩЕЕ СОЕДИНЕНИЕ НАСОСА ОМЫВАТЕЛЯ ФАР

1 Введите положение OFF.

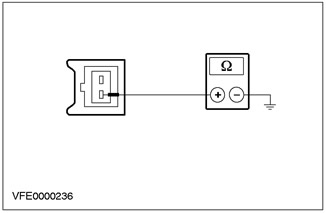

2 Измерьте сопротивление между штырем 2 C745 электродвигателя насоса омывателя фар, электрической цепи 31-KA21 (черной), со стороны электропроводки, и "массой".

• Сопротивление составляет менее 2 Ом?

Да

ПРОВЕРЬТЕ электродвигатель насоса омывателя фар. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТРАНИТЕ короткое замыкание(я) между электродвигателем насоса омывателя фар и "массой" G37, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.









Ссылка на эту страницу в разных форматах
HTMLTextBB Code


Комментарии посетителей


Еще нет комментариев



Фокус 2
Фокус 1
