Принципиальная схема электрооборудования автомобилей Ford «Escort» выпуска 1980 — 1982 гг.

1 - - - - - перемычка в монтажном блоке; 2 + + + + + изменения для некоторых моделей; 3 — генератор с регулятором напряжения; 4 — плавкое соединение (2 раза); 5 — стартер; 6 — а/б; 7 — реле включения противотуманных фар; 8 — противотуманные фары; 9 — реле зажигания при неработающем двигателе; 10 — выключатель электровентилятора системы охлаждения; 11 — электровентилятор системы охлаждения; 12 — выключатель света заднего хода; 13 — лампы света заднего хода; 14 — электронные часы; 15 — фароочиститель; 16 — лампа освещения багажника; 17 — прикуриватель; 18 — задн.; 19 — перед.; 20 — плафон; 21 — выключатели дверей; 22 — контрольные лампы; 23 — переключатель (аварийная сигнализация. указатели поворотов, звуковой сигнал); 24 — звуковой сигнал; 25 — указатели поворотов; 26 — реле-прерыватель указателей поворотов; 27 — контрольная лампа указателей поворотов; 28 — электродвигатель вентилятора отопителя; 29 — переключатель электродвигателя отопителя; 30 — выключатель противотуманных фар; 31 — реле включения фар дальнего света; 32 — лампы фар дальнего света; 33 — выключатель фар дальнего света; 34 — лампы габаритного света; 35 — лампа заднего противотуманного света; 36 — контрольная лампа дальнего света; 37 — лампы дальнего света головных фар; 38 — лампы ближнего света головных фар; 39 — лампа освещения номерного знака; 40 — задн.; 41 — перед.; 42 — лампа освещения вещевого ящика; 43 — лампы подсветки выключателей и ручек управления; 44 — лампы подсветки панели пр. боров; 45 — реостат; 46 — выключатель наружного освещения; 47 — переключатель ближнего-дальнего света; 48 — электромагнитный запорный клапан; 49 — электродвигатель стеклоподъемников; 50 — выключатель зажигания; 51 — предохранитель; 52 — автомагнитола; 53 — электромагнитные замки дверей; 54 — катушка зажигания (2 раза); 55 — распределитель зажигания; 56 — распределитель зажигания и коммутатор; 57 — выключатель обогрева заднего стекла; 58 — элемент обогрева заднего стекла; 59 — выключатель стоп-сигналов; 60 — переключатель очистителя и омывателя заднего стекла; 64 — реле включения очистителя заднего стекла; 65 — датчик разрежения; 66 — контрольная лампа эконометра; 67 — зеленая; 68 — красная; 69 — электродвигатель насоса омывателя; 70 — реле стеклоочистителя; 71 — переключатель стеклоочистителя; 72 — электродвигатель насоса омывателя; 73 — реле задержки; 74 — реостат; 75 — датчик аварийного давления масла; 76 — контрольная лампа аварийного давления масла; 77 — контрольная лампа аварийного уровня жидкости; 78 — датчик аварийного уровня жидкости; 79 — выключатель контрольной лампы стояночного тормоза; 80 — термометр; 81 — датчик температуры; 82 — стабилизатор напряжения; 83 — указатель уровня топлива; 84 — датчик уровня топлива; 85 — тахометр;




Отдельные, нестандартные разъемы:
86 — вариант GL с левым рулем; 87 — вариант LS с левым рулем; 88 — вариант базовый и L с левым рулем; 89 — вариант базовый и L с левым рулем и электронными часами; 90 — реле; 91 — реле; 92 — реле; 93 — реле-прерыватель указателей поворотов; 94 — см. С-102.

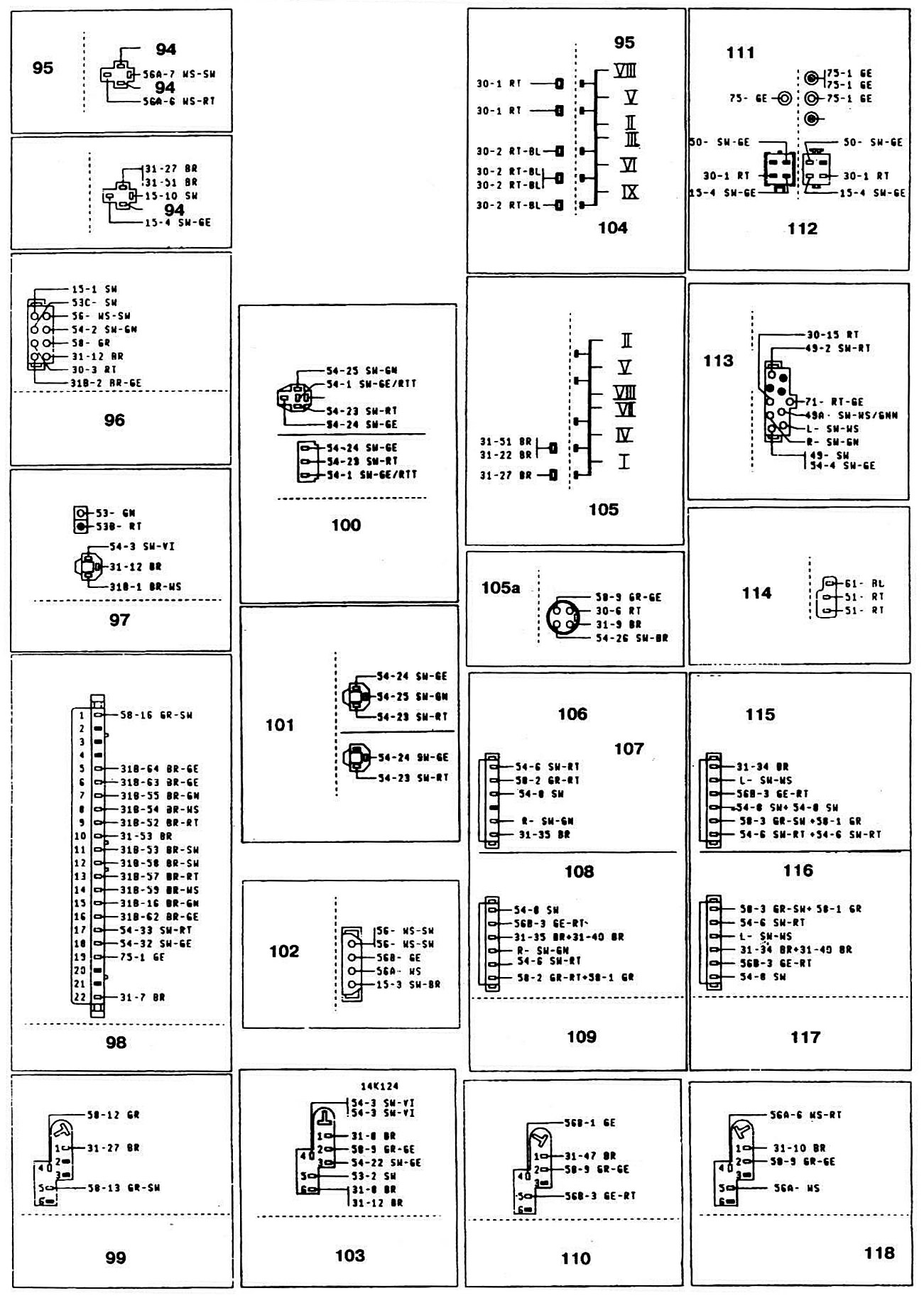

Отдельные, нестандартные разъемы:
94 — см. С-102; 95 — реле; 96 — переключатель наружного освещения и стеклоочистителя; 97 — электродвигатель стеклоочистителя; 98 — монтажный блок; 99 — выключатель ламп противотуманного света; 100 — переключатель вентилятора отопителя; 101 — электродвигатель вентилятора отопителя; 102 — переключатель ближнего дальнего света; 103 — переключатель обогрева заднего стекла; 104 — перемычка «+» в монтажном блоке; 105 — перемычка «-» в монтажном блоке; 105а — часы; 106 — седан+ универсал с левым рулем; 107- сторона пассажира; 108 — грузопассажирский с левым и правым рулями; 109 — задний правый фонарь; 110 — выключатель противотуманного света заднего хода; 111 — выводы выключателя зажигания; 112 — на рулевой колонке; 113 — переключатель указателей поворотов; 114 — генератор; 115 — седан-ь универсал с левым рулем; 116 — грузопассажирский с левым и правым рулями; 117 — задний левый фонарь; 118 — выключатель фар дальнего света.
