Дистрибутер Bosch

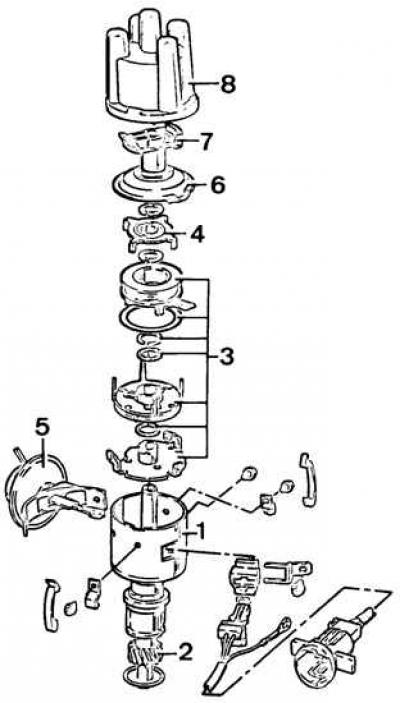

1 – кућиште, 2 – погонско вратило, 3 – завојница и плоча са фиксним контактима, 4 – ротор, 5 – регулатор вакума, 6 – поклопац за прашину, 7 – ротор разводника, 8 – разводни поклопац
Импулсни сензор са Холовим претварачем налази се у разводнику паљења, замењујући класични чопер. Такође укључује: фиксну, такозвану магнетну преграду и ротор. Магнетну преграду чине трајни магнет монтиран на фиксну плочу, као и Холов претварач који се налази насупрот пола трајног магнета на керамичком елементу.
Ротор има облик ниског цилиндра, у чијем се цилиндричном делу налазе четири правоугаона изреза. Како се ротор ротира, његов цилиндрични део пролази између магнетног пола и Холовог претварача, прекидајући и одбијајући магнетни флукс четири пута по обртају, сваки пут изазивајући настанак или нестанак Холовог ефекта. Када Холов ефекат нестане, комутаторски транзистор пропушта струју кроз примарни намотај намотаја за паљење, а појава магнетног флукса изазива Холов ефекат и прекида проток струје (слично отварању контаката прекидача у класичном разделнику паљења). Када струја у примарном намотају нестане, у секундарном намотају завојнице за паљење индукује се високи напон који се преко разводника преноси на свећицу одговарајућег цилиндра.
Описано решење карактеришу две важне предности: нема механичког хабања, па стога није потребно подешавање, а енергија искре за паљење се обезбеђује готово независно од броја обртаја мотора (у класичном систему енергија варнице опада при високом мотору брзина).
Дистрибутер паљења транзисторског система Bosch, као и класични дистрибутери, опремљен је регулаторима времена паљења: центрифугалним и вакуумским. Док је дистрибутер паљења транзисторског система Lucas нема ове регулаторе.
Пажња! Оригинални ротор разводника се не сме заменити да би се одржао одговарајући отпор.
