Уклањање и уградња задњег браника (Scorpio I)

Уклањање

Подигните задњи део аутомобила на носаче.



Модел са израженим углом између задњег стакла и пртљажника: Одврните 10 причврсних вијака стрелице и уклоните блатобран.

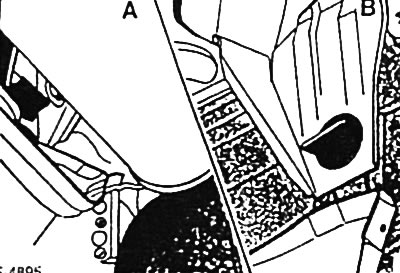

Уклоните обе браве за брзо отпуштање.

Уклоните светло регистарске таблице и одвојите његов конектор, види стр. 172.

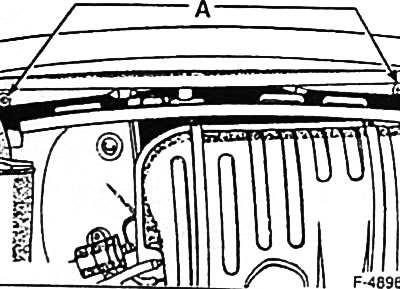

Помоћу прорезног кључа одврните завртње за причвршћивање браника (за моделе са нежно спуштеним задњим делом каросерије: 2 вијка; за модел са израженим углом између задњег стакла и пртљажника: 4 вијка).


Уклоните браник са возила Истовремено отпустите оба бочна клина и држач браника.

Поставите браник на чисту, меку површину.

Инсталација

Пажња: Ако је уграђен нови браник, држач се мора подесити тако да растојање од горње ивице браника до горњег граничника држача буде 109 мм.

Гурните браник у хоризонталном правцу. Уверите се да су бочни клинови и држач у исправном положају.

Повежите конектор светла регистарске таблице и причврстите светло у браник, види стр. 172.

Уврните завртње за причвршћивање браника и затегните их обртним моментом од 20 Нм.

Причврстите и осигурајте обе браве за брзо отпуштање.

За модел са израженим углом између задњег стакла и пртљажника, причврстите и причврстите блатобран.

Спусти ауто.
