Уклањање и постављање радио пријемника

Апликација DIN-алат за уклањање радија

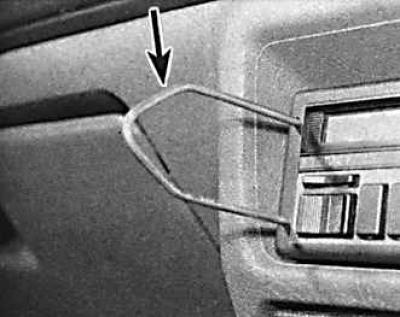

За уклањање радија потребно је двоје DIN-алат (стрелица) да бисте га уклонили.

1. Повуците контролне ручке, одврните навртке осовине са одстојницима и предњу плочу радија.

2. Гурните две ушице за монтажу док вадите радио из његове утичнице.

3. Уклоните радио и одвојите жицу антене и друге конекторе из њега.

4. Када инсталирате нови радио, померите држаче за причвршћивање и монтажну прирубницу на њега.

5. Започните инсталацију повезивањем жица са радио пријемником и уградњом радио пријемника у утичницу. Притисните радио у утичницу док монтажне ушице не кликну на своје место.

6. Уградите предњу плочу, осовинске матице са одстојницима и контролне дугмад.

7. Када инсталирате нови радио, подесите га на слабу станицу на средњим таласима (око 1500 кХз или 200 м) и окрећите завртањ за подешавање у оба смера док се не постигне најбољи пријем. На фабрички уграђеном радију, завртањ за подешавање се налази на предњој плочи. За друге типове радија, морате пратити упутства за употребу радија.

Радио појачало

Модели пре априла 1992.

1. Уклоните украсни утикач са врха инструмент табле.


2. Одвојите конекторе, одврните четири матице и уклоните појачало.

3. Инсталација се врши обрнутим редоследом од уклањања.

Модели од априла 1992.

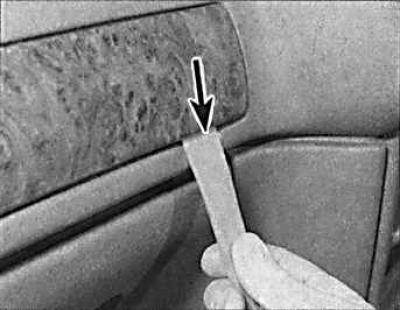

4. Користећи сечиво одвијача (означено стрелицом), одвојите и уклоните украсни чеп са врха инструмент табле.

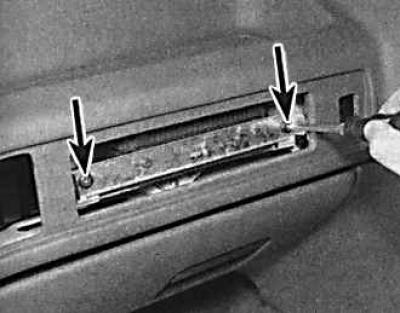

5. Одврните два завртња (означена стрелицама) која причвршћују појачало.

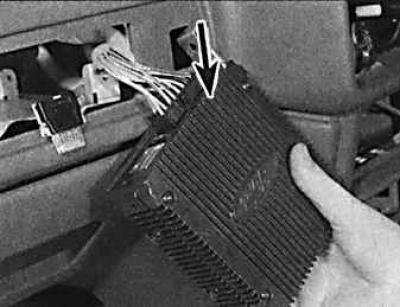

6. Извуците појачало, одспојите конекторе и потпуно уклоните појачало (стрелица).

7. Инсталација се врши обрнутим редоследом од уклањања.
