Ремень привода аксессуаров без натяжителя (Фокус 1)

Общее оборудование: Нож.

Снятие

1. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

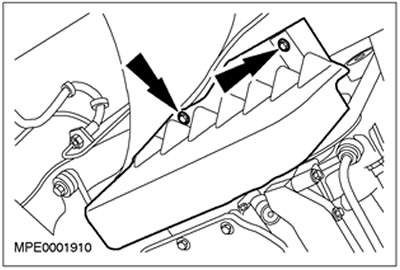

2. Снимите брызговик шкива коленчатого вала.



3. Используя подходящий нож, перережьте ремень привода аксессуаров и снимите его.

Установка

ПРИМЕЧАНИЕ: Установите новый ремень привода аксессуаров.

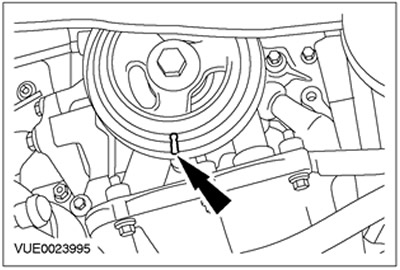

1. Используя краску или корректирующую жидкость, отметьте шкив коленчатого вала в положении «6 часов».

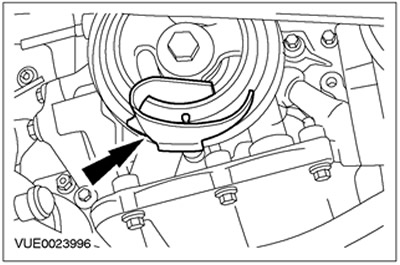

2. Установите установочный инструмент (поставляется в комплекте запасных частей) на шкив коленчатого вала в положение «6 часов».

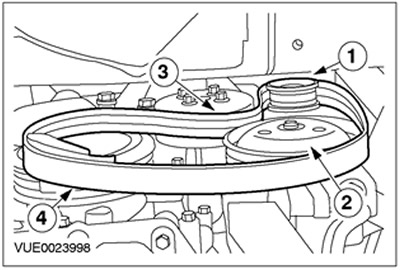

3. Наденьте ремень привода аксессуаров.

• 1. Наденьте ремень на шкив генератора.
• 2. Наденьте ремень на шкив насоса усилителя рулевого управления.
• 3. Наденьте ремень на шкив водяного насоса.
• 4. Наденьте ремень на установочный инструмент.

4. Удостоверьтесь в том, что ремень привода аксессуаров правильно располагается в канавках шкивов.

5.

ПРИМЕЧАНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.

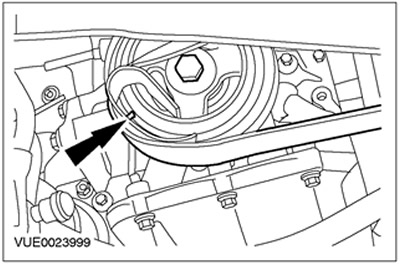

Проверните двигатель настолько, чтобы отметка, сделанная краской, встала в положение «8 часов».



6.

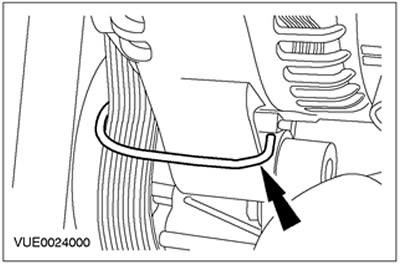

ПРИМЕЧАНИЕ: Искривленный конец инструмента устанавливается вокруг ремня, а изогнутый конец инструмента - вокруг кронштейна.

Установите инструмент для направления ремня (поставляется в комплекте запасных частей) на ремень привода аксессуаров и опорный кронштейн генератора.





7.

ПРИМЕЧАНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.

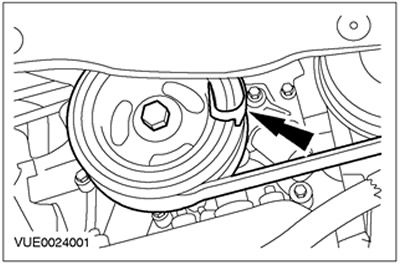

Проверните двигатель настолько, чтобы отметка, сделанная краской, встала в положение «3 часа».



8. Снимите установочный инструмент со шкива коленчатого вала. Отбракуйте установочный инструмент за его дальнейшей ненадобностью.

9.

ПРИМЕЧАНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.

Проверните двигатель еще на 360 градусов.

10. Проверьте правильность расположения ремня привода аксессуаров в канавках шкивов.

• Если ремень привода аксессуаров перекошен, повторите процедуру установки.

11. Снимите инструмент направления ремня с ремня привода аксессуаров.

• Отбракуйте инструмент направления ремня за его дальнейшей ненадобностью.

12. Установите брызговик шкива коленчатого вала.





13. Опустите автомобиль.
