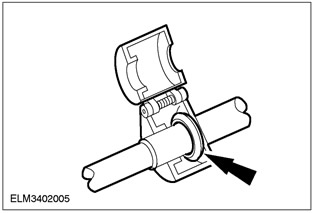

ПРИМЕЧАНИЕ: Выберите специальный инструмент, соответствующий диаметру магистрали.
Установите специальный инструмент.
- Установите специальный инструмент таким образом, чтобы внутреннее кольцо могло быть направлено в зажимную пружину.
![](https://www.fordbook.ru/img/focus/6961.jpg)

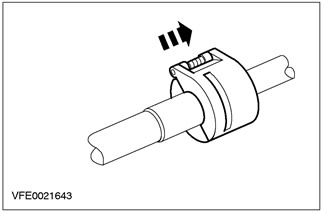

2. Вожмите специальный инструмент в зажимную пружину.
![](https://www.fordbook.ru/img/focus/6962.jpg)

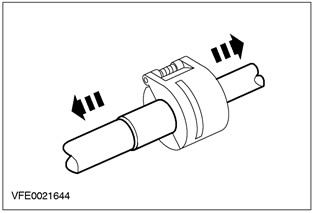

3. Рассоедините магистраль хладагента.
- Отбракуйте уплотнительные кольца круглого сечения.
![](https://www.fordbook.ru/img/focus/6963.jpg)

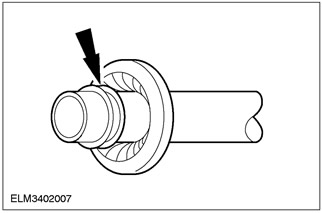

4. Состыкуйте магистраль хладагента.
- Проверьте зажимную пружину на наличие повреждений.
- Аккуратно извлеките все поврежденные зажимные пружины, используя тонкий кусок проволоки, и установите новые пружины.
![](https://www.fordbook.ru/img/focus/6964.jpg)

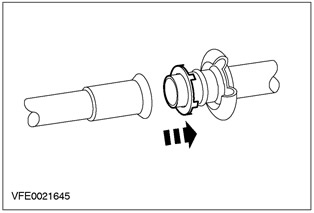

5.
ПРИМЕЧАНИЕ: Очистите соединения, используя охлаждающее масло и неворсистую ткань.
Вожмите индикаторное кольцо в зажимную пружину.
![](https://www.fordbook.ru/img/focus/6965.jpg)

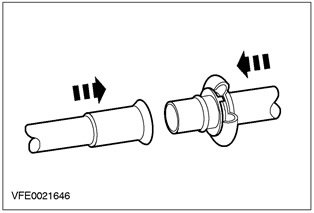

6.
ПРИМЕЧАНИЕ: Установите новые уплотнительные кольца круглого сечения магистралей хладагента.
ПРИМЕЧАНИЕ: Перед установкой нанесите на уплотнительные кольца круглого сечения магистралей хладагента чистое охлаждающее масло.
Подсоедините магистрали хладагента.
- Проверьте правильность фиксации зажимной пружины.
![](https://www.fordbook.ru/img/focus/6966.jpg)
