Снятие
ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.
ПРЕДУПРЕЖДЕНИЕ: Эта процедура связана с обращением с топливом. Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры предосторожности по обращению с топливом. Неследование этим указаниям в результате может привести к травматическим последствиям.
ПРЕДУПРЕЖДЕНИЕ: Система подачи топлива после выключения зажигания остается под давлением в течение продолжительного времени. Перед началом выполнения любого ремонта следует сбросить давление топлива. Неследование этим указаниям в результате может привести к травматическим последствиям.
1. Сбросьте давление в топливной системе.За дополнительной информацией обратитесь к Разделу 310-00A.
2. Снимите ремень привода аксессуаров.За дополнительной информацией обратитесь к Разделу 303-05.
3. Опустите автомобиль.

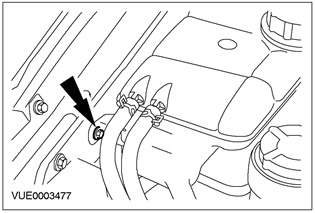

4. Выверните болт крепления расширительного бачка системы охлаждения.
![](https://www.fordbook.ru/img/focus/7372.jpg)

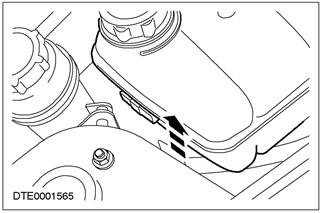

5. Высвободите расширительный бачок системы охлаждения из зажима и закрепите его в стороне.
![](https://www.fordbook.ru/img/focus/7373.jpg)

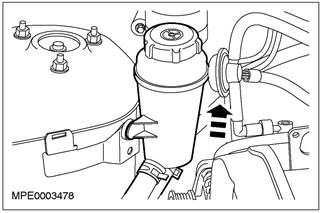

6. Отсоедините бачок рабочей жидкости усилителя рулевого управления и закрепите его в стороне.
![](https://www.fordbook.ru/img/focus/7374.jpg)

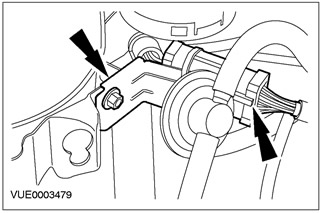

7. Рассоедините и отсоедините жгут электропроводки двигателя и закрепите его в стороне.
![](https://www.fordbook.ru/img/focus/7375.jpg)

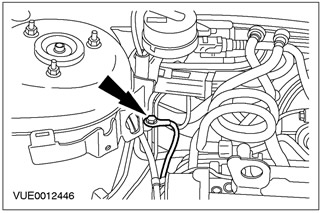

8. Отсоедините провод заземления.
![](https://www.fordbook.ru/img/focus/7376.jpg)

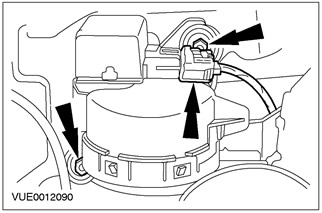

9. Рассоедините штекерный разъем и отсоедините клапан очистки угольного фильтра системы контроля над парами топлива.
![](https://www.fordbook.ru/img/focus/7377.jpg)

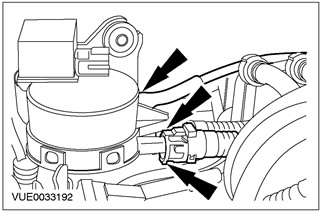

10. Отсоедините вакуумные магистрали от клапана очистки угольного фильтра системы контроля над парами топлива.
![](https://www.fordbook.ru/img/focus/7378.jpg)

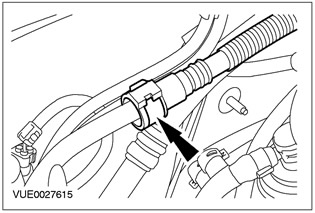

11. Отсоедините вакуумную магистраль угольного фильтра системы контроля над парами топлива и снимите клапан очистки угольного фильтра системы контроля над парами топлива.
![](https://www.fordbook.ru/img/focus/7379.jpg)

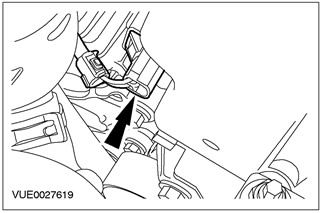

12. Рассоедините штекерный разъем датчика температуры головки цилиндров.
![](https://www.fordbook.ru/img/focus/7380.jpg)
13.
ПРЕДОСТЕРЕЖЕНИЕ: Следует защитить генератор от загрязнения. Неследование этому указанию в результате может привести к преждевременному выходу генератора из строя.
Закройте генератор безворсовым материалом, чтобы предотвратить его загрязнение.
14.
ПРИМЕЧАНИЕ: Соединения питающих топливопроводов окрашены в белый цвет или распознаются по белому ободку. Соединения возвратных топливопроводов окрашены в красный цвет или распознаются по красному ободку.

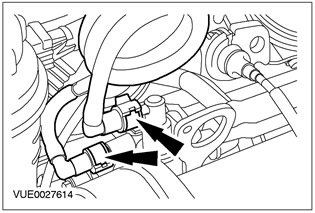

Отсоедините питающий и возвратные топливопроводы от регулятора давления топлива.
![](https://www.fordbook.ru/img/focus/7381.jpg)

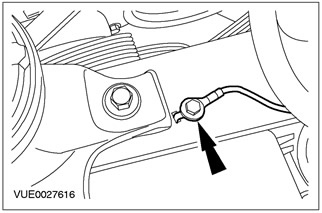

15. Отсоедините провод заземления.
![](https://www.fordbook.ru/img/focus/7382.jpg)
16.
ПРИМЕЧАНИЕ: Отметьте положение опоры двигателя.

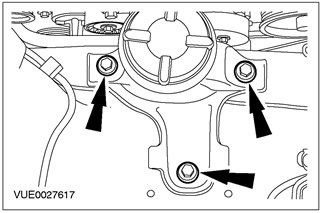

Выверните болты крепления передний опоры двигателя.
![](https://www.fordbook.ru/img/focus/7383.jpg)

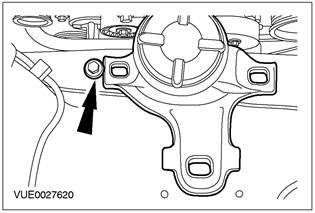

17. Сдвиньте двигатель в направлении передка автомобиля и установите один из болтов крепления на место в отверстие под задний болт, чтобы предотвратить перемещение двигателя назад.
![](https://www.fordbook.ru/img/focus/7384.jpg)

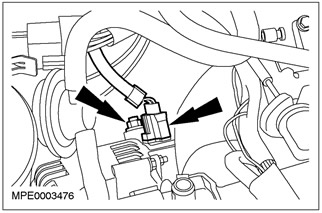

18. Рассоедините электрические соединения генератора.
- Снимите защитный колпачок (при наличии).
![](https://www.fordbook.ru/img/focus/7385.jpg)

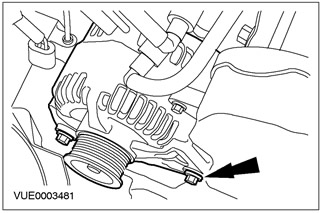

19. Выверните болт крепления генератора.
![](https://www.fordbook.ru/img/focus/7386.jpg)
20.

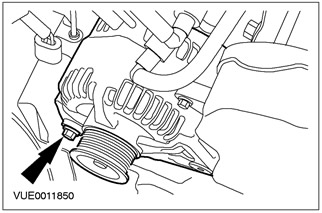

ПРИМЕЧАНИЕ: Болт крепления следует полностью высвободить из кронштейна, хотя на этой стадии болт вывернуть невозможно.
Полностью выверните болт крепления генератора.
![](https://www.fordbook.ru/img/focus/7387.jpg)

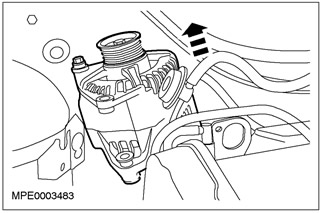

21. Снимите генератор.
- Выверните болт крепления генератора.
![](https://www.fordbook.ru/img/focus/7388.jpg)
Установка
ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.
ПРЕДУПРЕЖДЕНИЕ: Эта процедура связана с обращением с топливом. Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры предосторожности по обращению с топливом. Неследование этим указаниям в результате может привести к травматическим последствиям.
1.

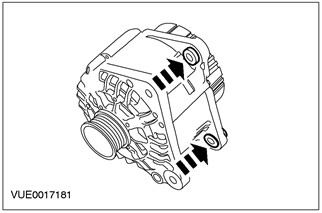

ПРИМЕЧАНИЕ: Чтобы облегчить установку, сдвиньте назад втулки блокировки генератора.

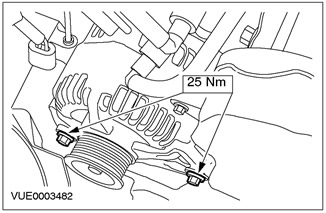

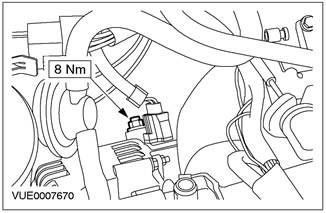

Установите элементы на место, действуя в обратной последовательности
![](https://www.fordbook.ru/img/focus/7389.jpg)
![](https://www.fordbook.ru/img/focus/7390.jpg)
![](https://www.fordbook.ru/img/focus/7391.jpg)
![](https://www.fordbook.ru/img/focus/7392.jpg)
