Снятие
1. Отсоедините отрицательный провод батареи.
2. Ослабьте натяжение приводного ремня генератора и водяного насоса, как описано в Главе 1.
3. Согласно типу генератора переменного тока, или отсоедините многовыводной штекер, или снимите пластмассовую крышку, отвинтите гайки зажимов и отсоедините провода генератора, запоминая их расположение (см. рис. 5.3).

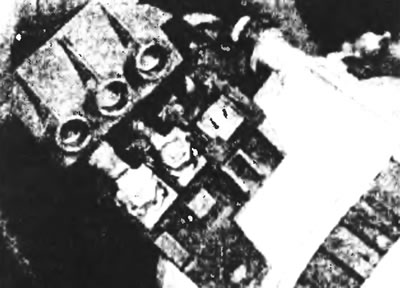

Рис.5.3. Снимите пластиковую крышку, отвинтите гайки зажимов и отсоедините провода генератора.
4. Отвинтите соединительные гайки, и ослабьте хомуты крепления шланга, затем отделите масляные и вакуумные трубки от задней части вакуумного усилителя тормозов (см. рис. 5.4).

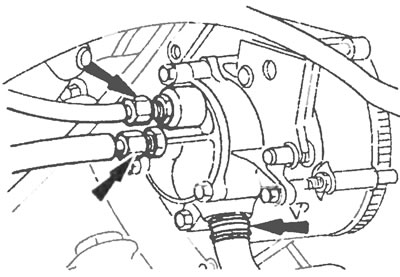

Рис.5.4. Отделите масляные и вакуумные шланги от задней части вакуумного усилителя тормозов.
5. Отвинтите крепящие и регулировочные гайки и болты генератора переменного тока и снимите его с двигателя (см рис. 5.5).

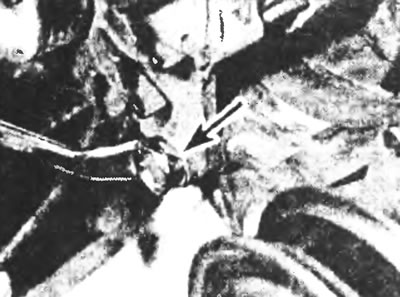

Рис.5.5а. Отвинтите гайку и болт крепления (указаны стрелкой)...

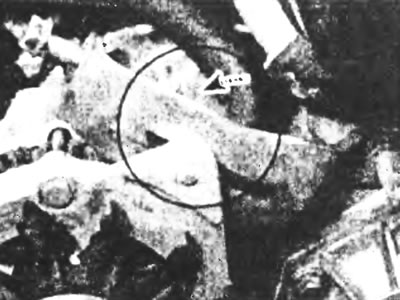

Рис.5.5б. ... и регулировочный болт, расположенный на регулировочном рычаге.
Установка
6. Установка производится в порядке, обратном снятию. Натяните приводной ремень, как описано в Главе 1, по завершении.
