Тормозные колодки - снятие и установка

            0

НаименованиеСпецификация
Силиконовая диэлек-трическая смазкаESA-M1C171-A

Снятие


Все автомобили

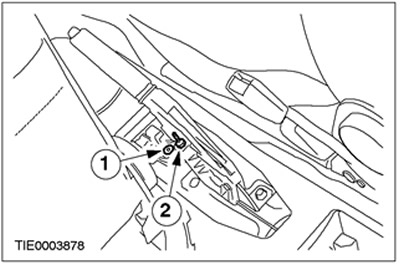

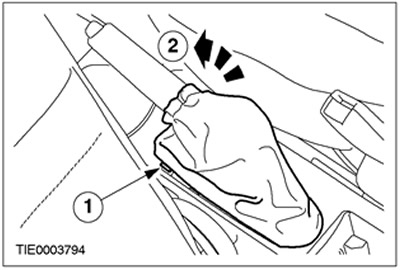

1. Снимите чехол рычага стояночного тормоза.
  • 1.Отсоедините зажим чехла.
  • 2.Снимите чехол.



2.
ПРИМЕЧАНИЕ: Убедитесь в том, что задние тормоза находятся в холодном состоянии.


Отпустите стояночный тормоз до упора в нижнее положение.

3. Отпустите регулировочную гайку троса стояночного тормоза до полного ослабления натяжения троса.
  • 1.Снимите зажим.
  • 2.Отпустите регулировочную гайку.



4. Снимите колеса. За дополнительной информацией обратитесь к Разделу 204-04.

Автомобили с антиблокировочной системой тормозов

5. Отсоедините датчик скорости колеса.




Все автомобили


6.
ПРЕДОСТЕРЕЖЕНИЕ: Не снимайте тормозной барабан, используя гайку крепления ступицы.

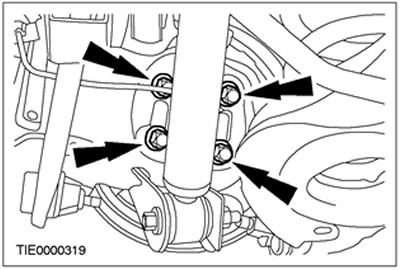

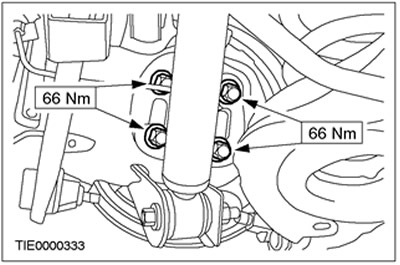

Снимите тормозной барабан в сборе со ступицей.

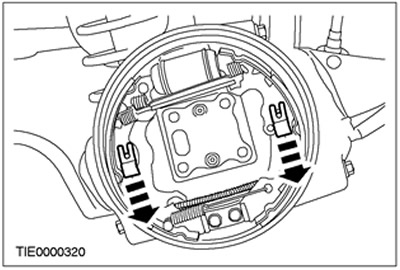

7. Снимите удерживающие пружины. Снимите штифты.



8.
ПРЕДОСТЕРЕЖЕНИЕ: Не повредите чехлы колесных цилиндров.

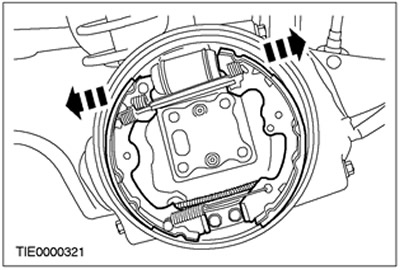

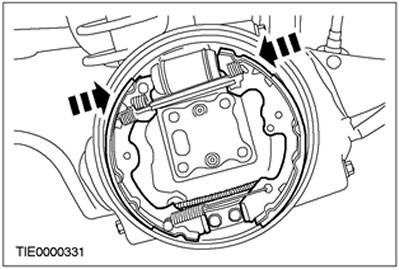

Отсоедините колодки от колесного цилиндра.

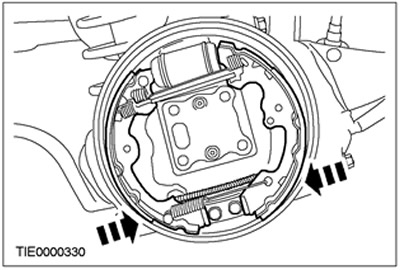

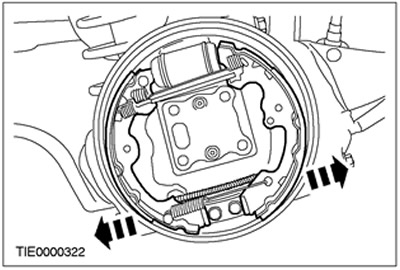

9. Отсоедините колодки от нижней опоры.




10. Закрепите поршни колесных цилиндров на месте резиновой лентой.

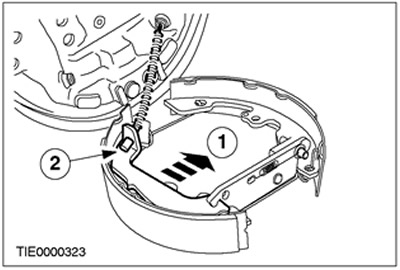

11. Отсоедините трос стояночного тормоза.
  • 1.Протолкните рычаг внутрь.
  • 2.Отсоедините трос.

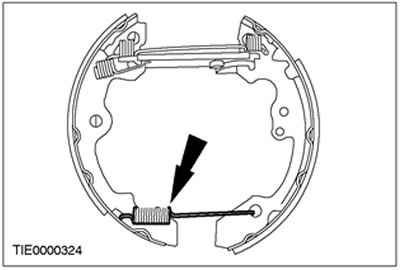

12. Снимите нижнюю стяжную пружину.

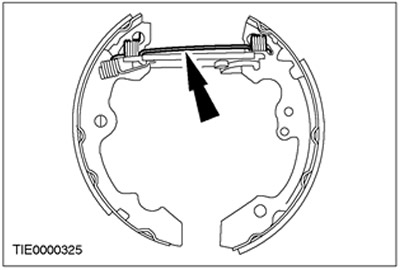

13. Снимите верхнюю стяжную пружину.

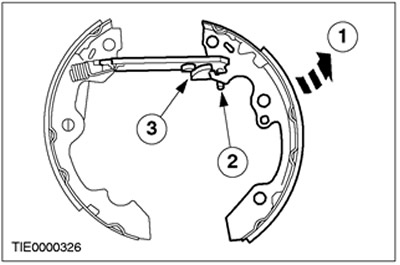

14. Снимите переднюю колодку с разжимной планки и регулятора тормозной колодки.


  • 1.Вытяните колодку наружу.
  • 2.Отсоедините разжимную планку.
  • 3.Высвободите разжимную планку.



15.
ПРЕДОСТЕРЕЖЕНИЕ: Пружина разжимной планки находится в подпружиненном состоянии.


Отсоедините заднюю колодку от опоры.
  • 1.Переместите разжимную планку вниз.
  • 2.Отсоедините стяжную пружину стояночного тормоза.



Установка


Все автомобили

1. Очистите, проверьте и нанесите такую смазку, как Силиконовая диэлектрическая смазка на контактные точки тормозного щита.

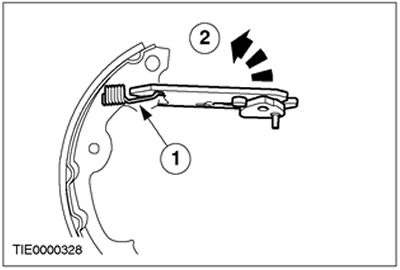

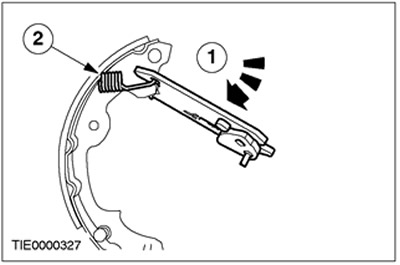

2. Установите разжимную планку на заднюю колодку.
  • 1.Установите стяжную пружину стояночного тормоза.
  • 2.Переместите планку вверх.

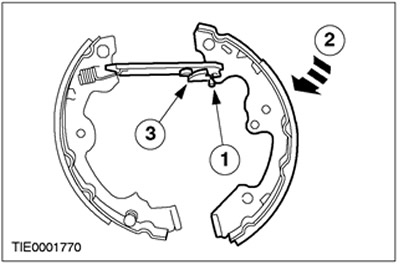

3. Установите переднюю колодку на разжимную планку и регулятор тормозной колодки.


  • 1.Установите разжимную планку.
  • 2.Протолкните колодку внутрь.
  • 3.Разверните регулятор до упора по часовой стрелке.



4. Установите верхнюю стяжную пружину.



5. Установите нижнюю стяжную пружину.



6. Установите трос стояночного тормоза.
  • 1.Протолкните рычаг внутрь.
  • 2.Подсоедините трос.



7. Снимите резиновую ленту, удерживающую на месте поршни колесных цилиндров.

8.
ПРЕДОСТЕРЕЖЕНИЕ: Не повредите чехлы колесных цилиндров.


Подсоедините колодки к тормозному цилиндру.

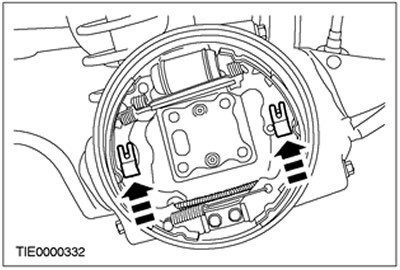

9. Подсоедините колодки к нижней опоре.



10. Установите удерживающие пружины.



11. Установите тормозной барабан в сборе со ступицей.



Автомобили с антиблокировочной системой тормозов

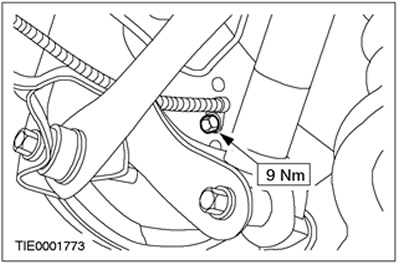

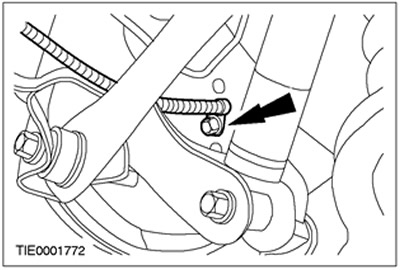

12. Установите датчик скорости колеса.



Все автомобили

13. Установите колеса. За дополнительной информацией обратитесь к Разделу 204-04.

14.
ПРИМЕЧАНИЕ: Внутренний автоматический регулятор должен быть отрегулирован, а тормозные колодки должны быть сцентрированы относительно тормозного барабана.


Вращайте задние колеса и при этом четыре раза выжмите педаль тормоза.

15. Выполните регулировку троса стояночного троса. За дополнительной информацией обратитесь к Разделу 206-05.
