Датчик ускорения - снятие и установка

            0

Снятие


1. Снимите правое переднее сиденье. За дополнительной информацией обратитесь к Разделу 501-10.

2. Снимите панель отделки накладки порога двери. За дополнительной информацией обратитесь к Разделу 501-05.

3. Снимите панель отделки стойки «В». За дополнительной информацией обратитесь к Разделу 501-05.

4.
ПРИМЕЧАНИЕ: Перед снятием удостоверьтесь в том, что панель отделки порожка задней двери отделена от нижней панели отделки стойки «В».

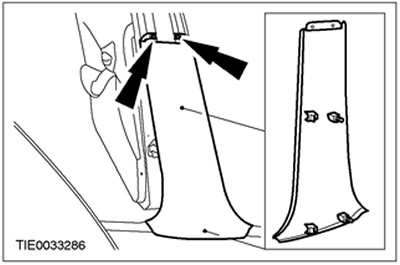

Снимите нижнюю панель отделки стойки «В».

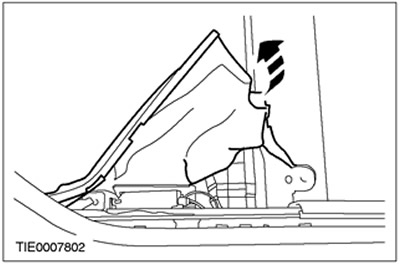

5. Частично отсоедините коврик.



6. Отсоедините датчик скорости рысканья в сборе с акселерометром от панели пола

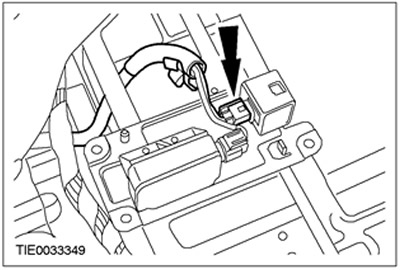

7. Рассоедините штекерный разъем акселерометра.




8. Снимите акселерометр. Снимите кронштейн акселерометра.



Установка


1.
ПРЕДУПРЕЖДЕНИЕ: Не используйте поврежденный акселерометр. Несоблюдение этих инструкций может привести к травматическим последствиям.


ПРЕДУПРЕЖДЕНИЕ: Удостоверьтесь в правильности расположения акселерометра. Несоблюдение этой инструкции может привести к травматическим последствиям.


ПРЕДОСТЕРЕЖЕНИЕ: Акселерометр при падении будет поврежден.


При установке выполните процедуру снятия в обратной последовательности.
