- Электрическая дрель
- Сверло 5 мм
- Фреза для отверстия 29 мм
- Фреза для отверстия 35 мм
- Фреза для отверстия 70 мм
Снятие
Все автомобили

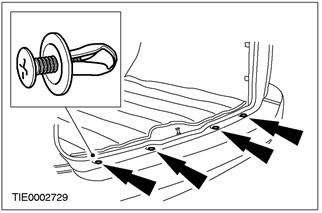

1. Снимите верхние нажимные штифтовые фиксаторы.
![](https://www.fordbook.ru/img/focus/9281.jpg)

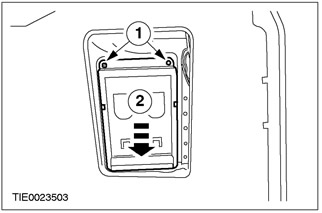

2. Снимите вставки боковых панелей грузового отделения отделки с обеих сторон.
- 1. Выверните винты.
- 2. Переместите вставку боковой панели отделки вниз.
![](https://www.fordbook.ru/img/focus/9282.jpg)

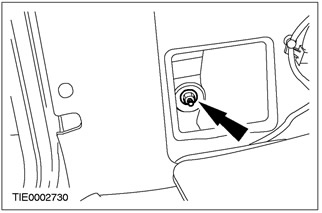

3. Снимите гайки бокового крепления бамперов с обеих сторон.
![](https://www.fordbook.ru/img/focus/9283.jpg)
4. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

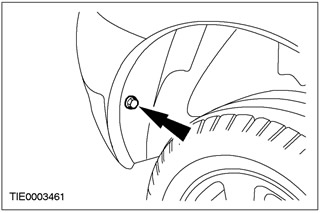

5. Отсоедините бампер от брызговиков крыльев с обеих сторон.
![](https://www.fordbook.ru/img/focus/9284.jpg)

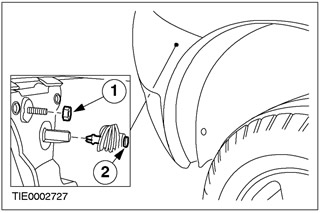

6. Отсоедините бампер от крыльев с обеих сторон.
- 1. Снимите гайку.
- 2. Снимите зажим.
![](https://www.fordbook.ru/img/focus/9285.jpg)

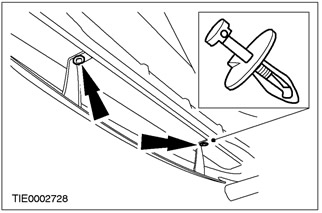

7. Снимите нижние нажимные штифтовые фиксаторы.
![](https://www.fordbook.ru/img/focus/9286.jpg)
8. Опустите автомобиль.
9.
ПРЕДОСТЕРЕЖЕНИЕ: Концы бампера требуется оттянуть от крыльев во избежание повреждения лакокрасочного покрытия.
Отсоедините бампер. Отсоедините зажимы.
![](https://www.fordbook.ru/img/focus/9287.jpg)
Автомобили с системой помощи при парковке, изготовленные вплоть до 10.2001 г.
10.
ПРИМЕЧАНИЕ: Воспользовавшись помощью другого техника, подоприте бампер.

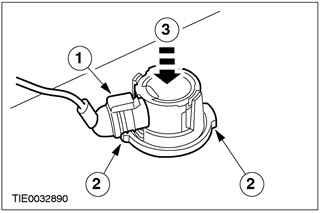

Снимите датчики системы помощи при парковке.
- 1. Рассоедините штекерный разъем.
- 2. Нажмите на стопорные элементы.
- 3. Протолкните датчик через бампер.
![](https://www.fordbook.ru/img/focus/9288.jpg)
Автомобили с системой помощи при парковке, изготовленные начиная с 10.2001 г.
11.
ПРИМЕЧАНИЕ: Воспользовавшись помощью другого техника, подоприте бампер.
ПРИМЕЧАНИЕ: Если не устанавливаете новые крышки или корпуса датчиков, извлеките их из бампера.

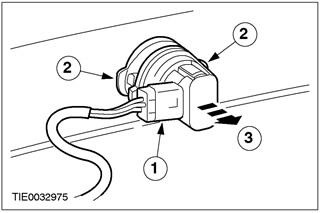

Снимите датчики системы помощи при парковке.
- 1. Рассоедините штекерный разъем.
- 2. Нажмите на стопорные элементы.
- 3. Снимите датчик.
![](https://www.fordbook.ru/img/focus/9289.jpg)
Автомобили с системой помощи при парковке
12.
ПРИМЕЧАНИЕ: Воспользовавшись помощью другого техника, подоприте бампер.
ПРИМЕЧАНИЕ: Для наглядности бампер показан снятым.
Отсоедините жгут электропроводки датчиков системы помощи при парковке от наполнителя бампера.
![](https://www.fordbook.ru/img/focus/9290.jpg)
13.
ПРИМЕЧАНИЕ: Для наглядности бампер показан снятым.
Снимите наполнитель бампера.
![](https://www.fordbook.ru/img/focus/9291.jpg)
Все автомобили
14. Снимите бампер.
Установка
Автомобили с системой помощи при парковке
1. Установите наполнитель бампера.
![](https://www.fordbook.ru/img/focus/9292.jpg)

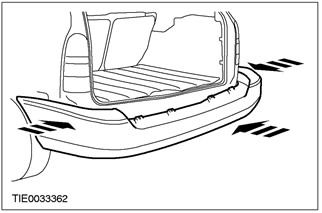

2. Установите бампер.
![](https://www.fordbook.ru/img/focus/9293.jpg)
Автомобили с системой помощи при парковке, изготовленные вплоть до 10.2001 г.
3.
ПРИМЕЧАНИЕ: Используйте шаблоны, поставляемые вместе с инструкциями изготовителей.
ПРИМЕЧАНИЕ: Шаблоны показаны для справок.

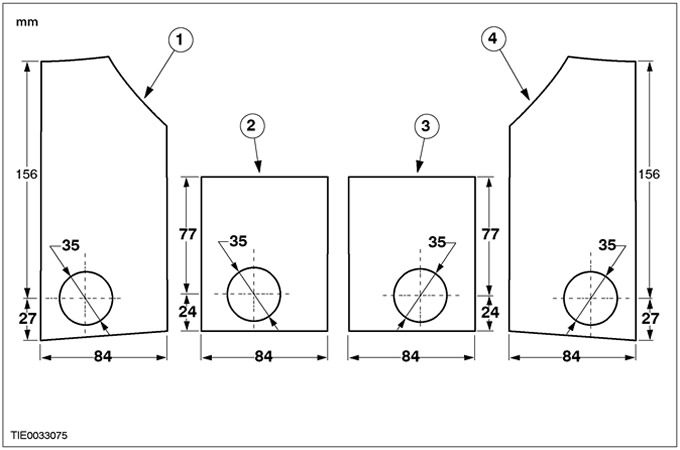

Вырежьте шаблоны расположения датчиков системы помощи при парковке.
- 1. Левый наружный шаблон.
- 2. Левый внутренний шаблон.
- 3. Правый внутренний шаблон.
- 4. Правый наружный шаблон.
![](https://www.fordbook.ru/img/focus/9294.jpg)
4.
ПРИМЕЧАНИЕ: Для наглядности бампер показан снятым.
ПРИМЕЧАНИЕ: Отметьте положение верхнего и нижнего краев шаблонов.
ПРИМЕЧАНИЕ: Позиционный допуск ± 5 мм.

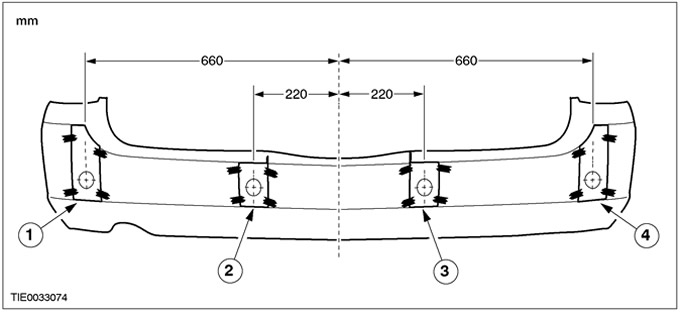

Используя подходящую ленту, закрепите шаблоны расположения датчиков системы помощи при парковке на бампере, как показано на рисунке.
- 1. Левый наружный шаблон.
- 2. Левый внутренний шаблон.
- 3. Правый внутренний шаблон.
- 4. Правый наружный шаблон.
![](https://www.fordbook.ru/img/focus/9295.jpg)
5. Используя подходящий кернер и молоток, отметьте расположение отверстий для установки датчиков системы помощи при парковке.
6.
ПРИМЕЧАНИЕ: Для наглядности бампер показан снятым.

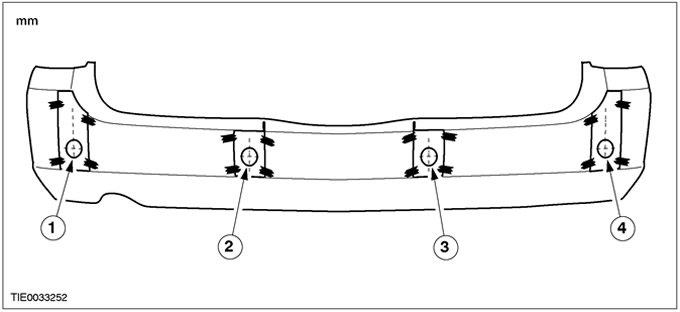

Используя подходящую электрическую дрель и фрезу для отверстия 35 мм , прорежьте бампер (+2 мм, -0.0 мм).
- 1. Левое наружное отверстие.
- 2. Левое внутреннее отверстие.
- 3. Правое внутреннее отверстие.
- 4. Правое наружное отверстие.
![](https://www.fordbook.ru/img/focus/9296.jpg)

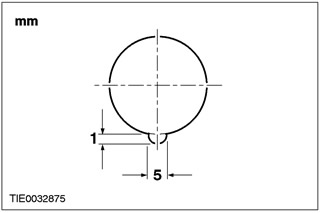

7. Используя подходящий круглый напильник, сделайте в бампере канавки для установки крышек датчиков системы помощи при парковке, как показано на рисунке (+0.5 мм, -0.0 мм).
![](https://www.fordbook.ru/img/focus/9297.jpg)
8.
ПРЕДОСТЕРЕЖЕНИЕ: Концы бампера требуется оттянуть от крыльев во избежание повреждения лакокрасочного покрытия.
Снимите бампер. Отсоедините зажимы.
![](https://www.fordbook.ru/img/focus/9298.jpg)
9. Снимите наполнитель бампера.
![](https://www.fordbook.ru/img/focus/9299.jpg)
10.
ПРИМЕЧАНИЕ: Воспользовавшись помощью другого техника, закрепите наполнитель бампера, используя в качестве опоры подходящие деревянные бруски.
ПРИМЕЧАНИЕ: Используйте в качестве направляющих отверстия, сделанные при вырезке отверстий для установки датчиков системы помощи при парковке.

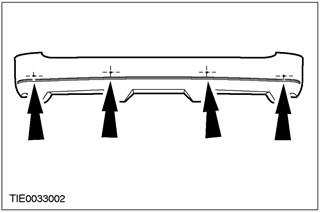

Используя подходящую электрическую дрель и фрезу для отверстия 70 мм , прорежьте наполнитель бампера.
![](https://www.fordbook.ru/img/focus/9300.jpg)

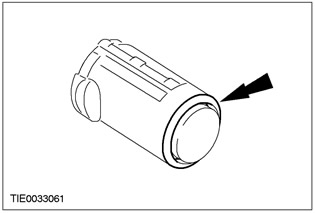

11. Установите кольца датчиков системы помощи при парковке.
![](https://www.fordbook.ru/img/focus/9301.jpg)

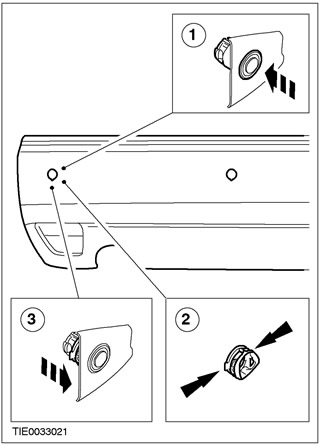

12. Установите датчики системы помощи при парковке.
- 1. Установите датчик.
- 2. Нажмите на стопорные элементы.
- 3. Установите зажим.
![](https://www.fordbook.ru/img/focus/9302.jpg)
Автомобили с системой помощи при парковке, изготовленные начиная с 10.2001 г.
13.
ПРИМЕЧАНИЕ: Используйте шаблоны, поставляемые вместе с инструкциями изготовителей.
ПРИМЕЧАНИЕ: Шаблоны показаны для справок.

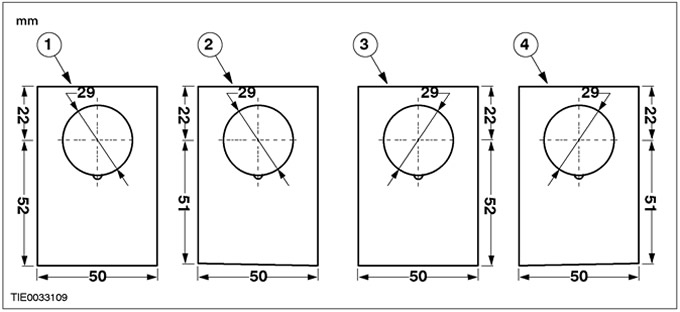

Вырежьте шаблоны расположения датчиков системы помощи при парковке.
- 1. Левое наружное отверстие.
- 2. Левое внутреннее отверстие.
- 3. Правое внутреннее отверстие.
- 4. Правое наружное отверстие.
![](https://www.fordbook.ru/img/focus/9303.jpg)
14.
ПРИМЕЧАНИЕ: Для наглядности бампер показан снятым.
ПРИМЕЧАНИЕ: Отметьте положение нижних краев шаблонов.
ПРИМЕЧАНИЕ: Позиционный допуск ± 5 мм.

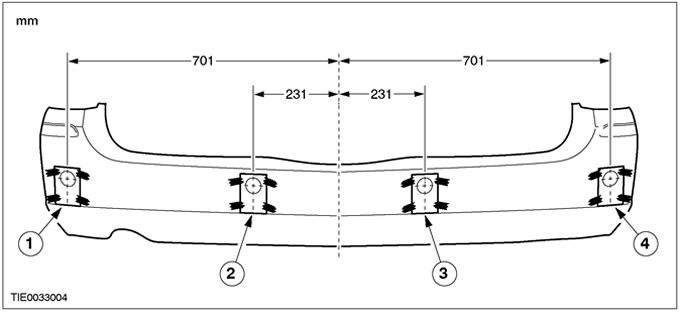

Используя подходящую ленту, закрепите шаблоны расположения датчиков системы помощи при парковке на бампере, как показано на рисунке.
- 1. Левое наружное отверстие.
- 2. Левое внутреннее отверстие.
- 3. Правое внутреннее отверстие.
- 4. Правое наружное отверстие.
![](https://www.fordbook.ru/img/focus/9304.jpg)
15.
ПРИМЕЧАНИЕ: Для наглядности бампер показан снятым.
Используя подходящую электрическую дрель и фрезу для отверстия 29 мм , прорежьте бампер.
- 1. Левое наружное отверстие.
- 2. Левое внутреннее отверстие.
- 3. Правое внутреннее отверстие.
- 4. Правое наружное отверстие.
![](https://www.fordbook.ru/img/focus/9305.jpg)
16. Используя подходящий круглый напильник, сделайте в бампере канавки для установки крышек датчиков системы помощи при парковке, как показано на рисунке (+0.5 мм, -0.0 мм).
![](https://www.fordbook.ru/img/focus/9306.jpg)
17.
ПРЕДОСТЕРЕЖЕНИЕ: Концы бампера требуется оттянуть от крыльев во избежание повреждения лакокрасочного покрытия.
Снимите бампер. Отсоедините зажимы.
![](https://www.fordbook.ru/img/focus/9307.jpg)
18. Снимите наполнитель бампера.
![](https://www.fordbook.ru/img/focus/9308.jpg)
19.
ПРИМЕЧАНИЕ: Воспользовавшись помощью другого техника, закрепите наполнитель бампера, используя в качестве опоры подходящие деревянные бруски.
ПРИМЕЧАНИЕ: Используйте в качестве направляющих отверстия, сделанные при вырезке отверстий для установки датчиков системы помощи при парковке.
Используя подходящую электрическую дрель И a фрезу для отверстия 70 мм , прорежьте наполнитель бампера.
![](https://www.fordbook.ru/img/focus/9309.jpg)

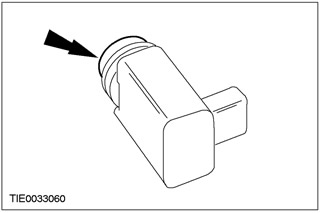

20. Установите кольца датчиков системы помощи при парковке.
![](https://www.fordbook.ru/img/focus/9310.jpg)
21.
ПРИМЕЧАНИЕ: Отметьте разницу между крышками внутренних и наружных датчиков системы помощи при парковке.
ПРИМЕЧАНИЕ: Удостоверьтесь в том, что крышки датчиков системы помощи при парковке установлены заподлицо с бампером.

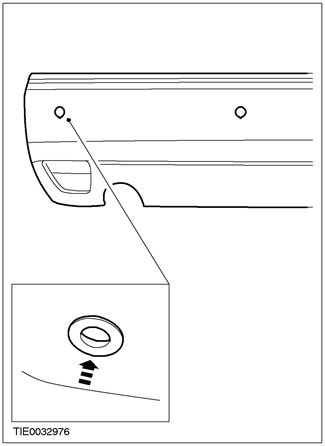

Установите крышки датчиков системы помощи при парковке.
![](https://www.fordbook.ru/img/focus/9311.jpg)

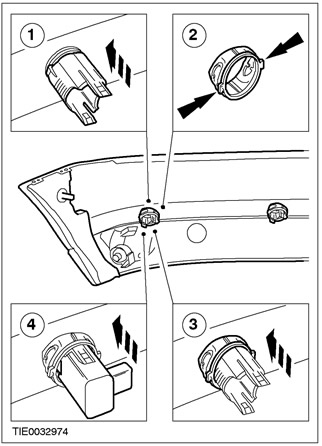

22. Установите датчики системы помощи при парковке.
- 1. Установите корпус.
- 2. Нажмите на стопорные элементы.
- 3. Установите зажим.
- 4. Установите датчик.
![](https://www.fordbook.ru/img/focus/9312.jpg)
Автомобили с системой помощи при парковке

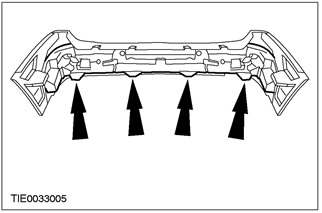

23. Установите наполнитель бампера.
![](https://www.fordbook.ru/img/focus/9313.jpg)
24.
ПРИМЕЧАНИЕ: Воспользовавшись помощью другого техника, подоприте бампер.
ПРИМЕЧАНИЕ: Для наглядности бампер показан снятым.

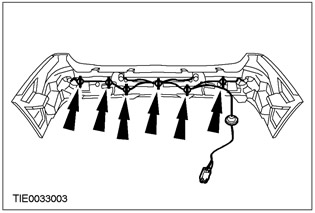

Подсоедините жгут электропроводки датчиков системы помощи при парковке к наполнителю бампера.
![](https://www.fordbook.ru/img/focus/9314.jpg)
25.
ПРИМЕЧАНИЕ: Воспользовавшись помощью другого техника, подоприте бампер.

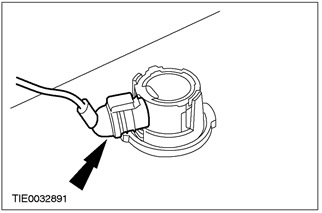

Состыкуйте штекерные разъемы датчиков системы помощи при парковке.
![](https://www.fordbook.ru/img/focus/9315.jpg)
Все автомобили

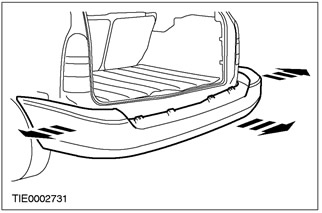

26. Установите бампер.
![](https://www.fordbook.ru/img/focus/9316.jpg)
27. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

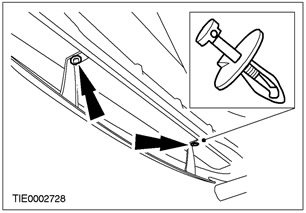

28. Установите нижние нажимные штифтовые фиксаторы.
![](https://www.fordbook.ru/img/focus/9317.jpg)

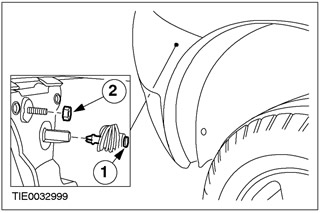

29. Подсоедините бампер к крыльям с обеих сторон.
- 1. Установите зажим.
- 2. Установите гайку.
![](https://www.fordbook.ru/img/focus/9318.jpg)
30. Подсоедините бампер к брызговикам крыльев с обеих сторон.
![](https://www.fordbook.ru/img/focus/9319.jpg)

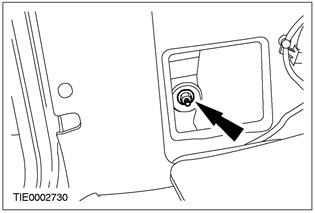

31. Установите гайки бокового крепления бампера с обеих сторон.
![](https://www.fordbook.ru/img/focus/9320.jpg)

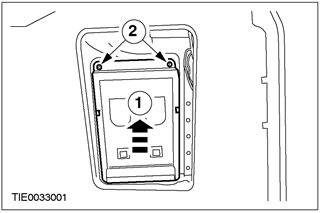

32. Установите вставки боковых панелей отделки грузового отделения с обеих сторон.
- 1. Переместите вставку боковой панели отделки вверх.
- 2. Установите винты.
![](https://www.fordbook.ru/img/focus/9321.jpg)
33. Установите верхние нажимные штифтовые фиксаторы
![](https://www.fordbook.ru/img/focus/9322.jpg)
