Механизм втягивания переднего ремня безопасности

            0

Снятие


4-дверный вариант, 5-дверный вариант и "Универсал"

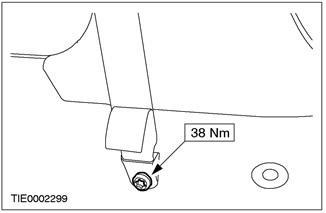

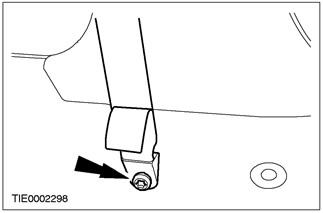

1. Отсоедините нижний элемент крепления ремня безопасности.



3-дверный вариант

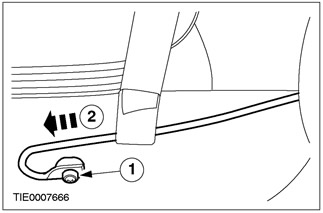

2. Отсоедините нижний элемент крепления ремня безопасности.
  • 1. Выверните шестигранный болт с рельса элемента крепления.
  • 2. Снимите ремень безопасности с рельса элемента крепления.



Все автомобили

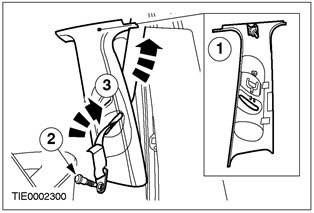

3. Отсоедините верхнюю панель отделки стойки "В".

ПРИМЕЧАНИЕ: Некоторые заводские панели отделки имеют зажим крепления, установленный на передней кромке.

  • 1. Отсоедините зажимы крепления.
  • 2. Выверните болт и снимите шайбу нижнего элемента крепления с ленты ремня безопасности (показаны 4-дверный вариант, 5-дверный вариант и "Универсал").
  • 3. Пропустите ленту ремня безопасности через верхнюю панель отделки стойки "В".

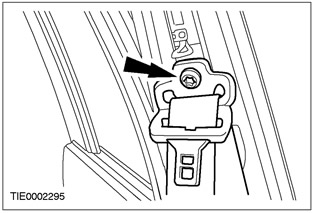

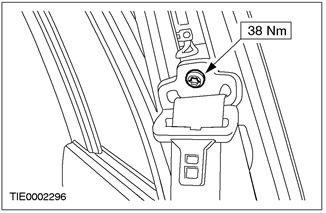

4. Отсоедините верхний элемент крепления ремня безопасности.




4-дверный вариант, 5-дверный вариант и "Универсал"

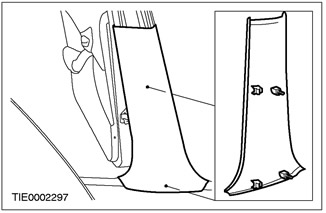

5. Снимите нижнюю панель отделки стойки "В".



3-дверный вариант

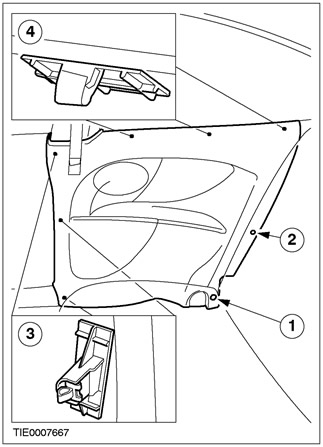

6.
ПРИМЕЧАНИЕ: Винты находятся за спинкой сиденья и под подушкой сиденья.


Снимите нижнюю панель отделки.
  • 1. Выверните нижний винт.
  • 2. Выверните верхний винт.
  • 3. Отсоедините передние зажимы.
  • 4. Отсоедините верхние зажимы.



Все автомобили

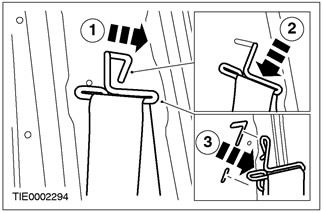

7. Отсоедините поясную направляющую петлю.
  • 1. Отведите поясную направляющую петлю назад.
  • 2. Отведите поясную направляющую петлю вниз.
  • 3. Отсоедините поясную направляющую петлю.

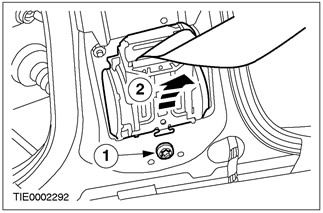

8. Снимите механизм втягивания ремня безопасности.
  • 1. Выверните болт.
  • 2. Поднимите и снимите механизм втягивания с фиксирующей лапки.



Установка


1.
ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в правильности расположения прокладки между напольным ковриком и внутренней частью порога двери.


ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в правильности расположения штыря на отделке стойки "В" в механизме регулировки высоты.

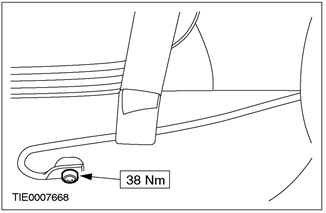

ПРЕДОСТЕРЕЖЕНИЕ: Перед затягиванием шестигранного болта убедитесь в правильности расположения заднего конца рельса элемента крепления (в 3-дверном варианте).



Для установки выполните процедуру снятия в обратной последовательности.
