Снятие и установка крышки багажного отсека (Scorpio II)

Автомобиль с выраженным углом между стеклом задка и багажным отсеком.

Снятие

Отсоединить провод массы (-) аккумуляторной батареи.

Внимание: При отключении аккумуляторной батареи стирается содержимое электронных запоминающих устройств, например, для кодов неисправностей двигателя или кода радио. Перед отключением прочитайте также указания из главы "Снятие и установка аккумуляторной батареи".

Открыть крышку багажного отсека.

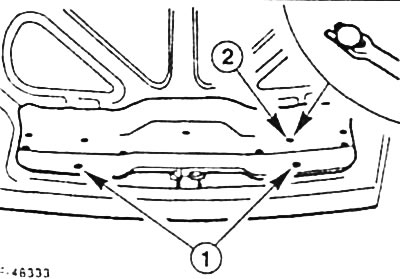

Снять облицовку крышки багажного отсека. Для этого расстопоритъ 2 поворотных зажима -1- и подходящей вилкой отжать 9 зажимов -2-.

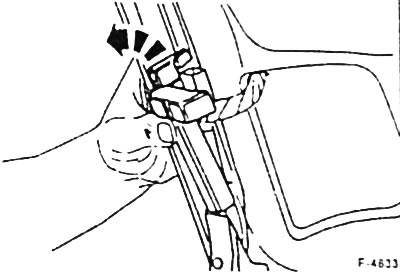

Крышку шарнира сдвинуть вверх и снять с конца шарнира.

Пометить монтажное положение шарниров фломастером. Для этого обвести шарниры на крышке по периметру фломастером.


Разъединить 3 штекерных разъема (один - замка системы центрального запирания, два - задних фонарей). Для облегчения последующей сборки провода предварительно пометить клейкой лентой.

К концу каждого жгута проводов надежно привязать прочный шнур и вытащить жгуты проводов из крышки багажного отсека так. чтобы шнуры оставались видны.

Отвязать шнуры от жгутов проводов. Шнуры должны оставаться в крышке багажного отсека, чтобы облегчить ее последующий монтаж.

Подпереть крышку подходящей доской или деревянной подставкой.

Вывернуть болты крепления шарниров и крышку багажного отсека снять. Для выполнения операции требуется помощник. Перед отпусканием болтов шарниров в качестве защиты положить между крышкой и задним оконным стеклом ткань.

Установка

Вместе с помощником поставить крышку багажного отсека в монтажное положение и выровнять, ввернуть болты крепления и затянуть их от руки.

Крышку у шарниров выровнять в соответствии с нанесенными метками и болты крепления затянуть моментом 10 Нм.

Шнуры в крышке привязать к жгутам проводов и осторожно протянуть жгуты через крышку. Закрепить жгуты проводов хомутами и соединить штекерные разъемы.

Надеть на шарниры крышки. Установить облицовку крышки багажного отсека, см. рисунок в начале главы.

Крышку багажного отсека осторожно закрыть и проверить, одинаковый и равномерный ли зазор между крышкой и прилегающими деталями. При необходимости болты крепления крышки немного отпустить и крышку соответственно передвинуть.

Подсоединить провод массы (-) аккумуляторной батареи.

Если имеются, настроить часы и ввести для радио код зашиты от хищения.
