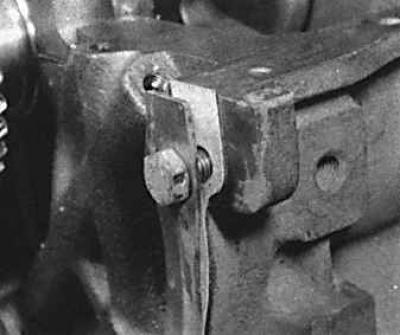

Временный болт для установки промежуточной пластины

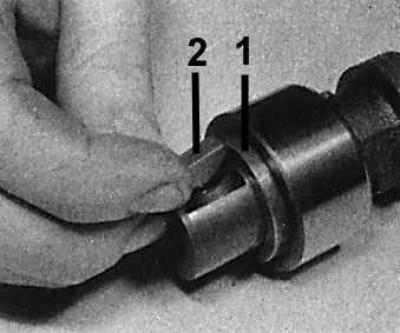

1. Установить на распределительный вал упорное кольцо (1) закругленной стороной вперед и шпонку (2).
2. Смазать подшипники, распределительный вал и упорный фланец.
3. Осторожно спереди вставить распределительный вал и установить упорный фланец и самоконтрящиеся крепежные болты. Затянуть болты в соответствии с моментом затяжки.

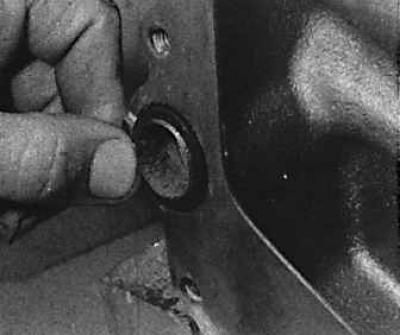

4. Установить на картер направляющие втулки крышки привода распределительного механизма и кольцевые уплотнения. Закругленными концами направляющие втулки устанавливаются к наружной части картера в направлении крышки привода распределительного механизма.
5. Проверить, чтобы сопрягаемые поверхности картера и передней промежуточной пластины были чистыми, затем нанести на обе поверхности герметик. Установите на картер прокладку, затем установите промежуточную пластину.
6. Установить два центральных болта и затянуть их вручную, затем на время установите еще два болта. Затянуть центральные крепежные болты, снять временно установленные болты.
