Схема 7ж. Соединения системы управления двигателем
Электрооборудование. Принципиальные схемы. Форд Фокус 2

Главная > Focus > Фокус 2 > Электрооборудование > Принципиальные схемы > Схема 7ж. Соединения системы управления двигателем
            0

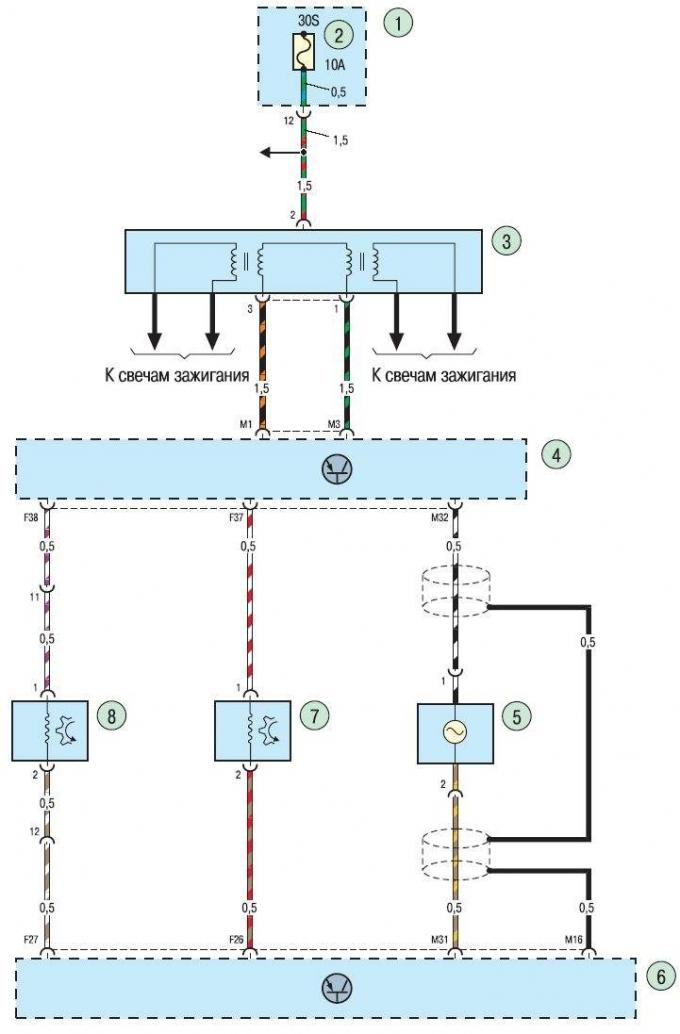

1 - монтажный блок предохранителей; 2 - предохранитель 10 А; 3 - модуль катушек зажигания; 4, 6 - электронный блок управления двигателем и трансмиссией; 5 - датчик детонации; 7 - датчик положения коленчатого вала; 8 - датчик положения распределительного вала
