Крышка клапанного механизма - снятие и установка
Силовой агрегат. Двигатель 1.8L дизель. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Двигатель 1.8L дизель > Крышка клапанного механизма - снятие и установка
            0


Снятие


Все автомобили

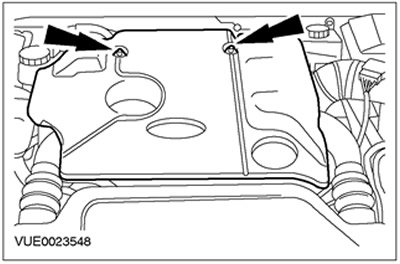

1. Снимите верхнюю крышку двигателя.

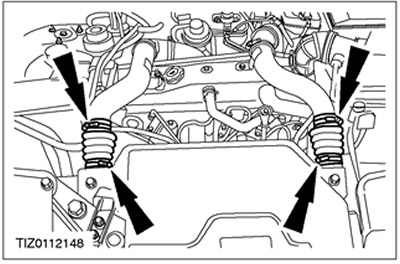

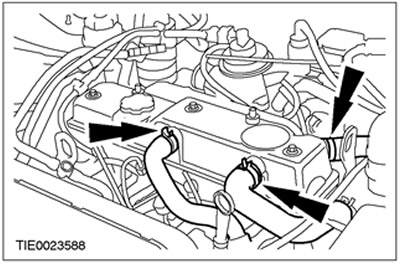

2. Снимите впускной шланг, выпускной шланг и зажимы охладителя наддувочного воздуха. Отбракуйте шланги и зажимы за их дальнейшей ненадобностью.



Автомобили, изготовленные вплоть до 04.2000 г.

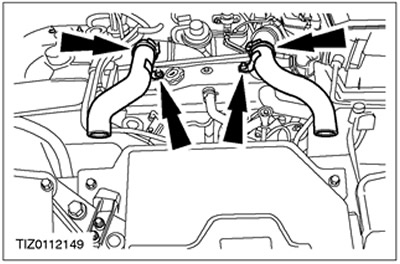

3. Снимите впускной и выпускной трубопроводы охладителя наддувочного воздуха. Отбракуйте трубопроводы за их дальнейшей ненадобностью.



Автомобили, изготовленные начиная с 04.2000 г.

4. Снимите впускной и выпускной трубопроводы охладителя наддувочного воздуха.



Закрепите нижний рычаг подвески (показана правая сторона).

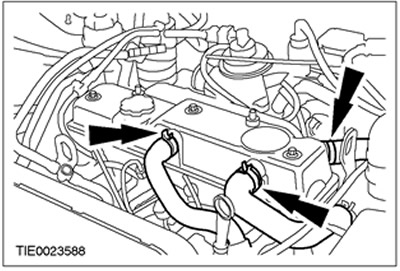

5. Отсоедините шланги принудительной вентиляции картера (PVC) от крышки клапанного механизма.



Автомобили с системой впрыскивания топлива с общим топливным коллектором

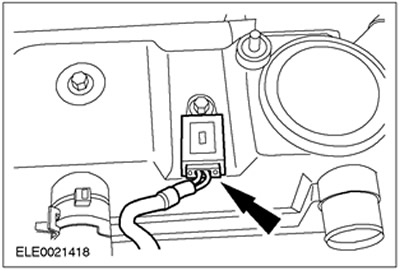

6. Рассоедините штекерный разъем датчика положения распределительного вала.



Все автомобили

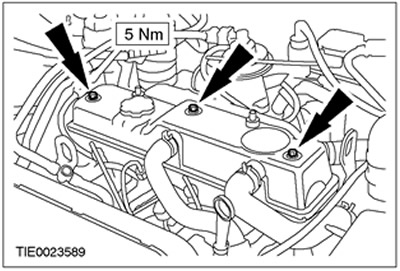

7. Снимите крышку головки цилиндров.



Установка


Все автомобили

1. ПРИМЕЧАНИЕ: При необходимости установите новую прокладку крышки клапанного механизма.

Установите крышку клапанного механизма. Перед установкой прокладки крышки клапанного механизма нанесите на нее чистое моторное масло.



Автомобили с системой впрыскивания топлива с общим топливным коллектором


2. Состыкуйте штекерный разъем датчика положения распределительного вала (CMP).



Все автомобили

3. Подсоедините шланги принудительной вентиляции картера к крышке клапанного механизма.



Автомобили, изготовленные вплоть до 05.1999 г.

4. ПРИМЕЧАНИЕ: Установите новый резонатор охладителя наддувочного воздуха.

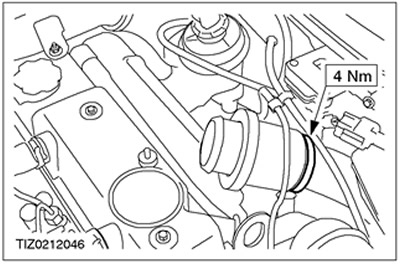

Установите резонатор охладителя наддувочного воздуха.



5. ПРИМЕЧАНИЕ: Установите новый шланг резонатора охладителя наддувочного воздуха.

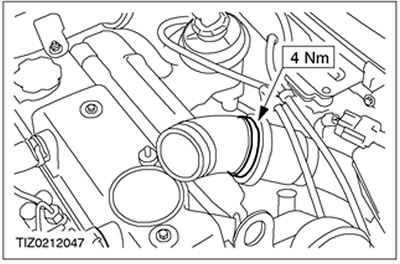

Установите шланг резонатора охладителя наддувочного воздуха.



Автомобили, изготовленные вплоть до 04.2000 г.

6. ПРИМЕЧАНИЕ: Установите новый впускной и выпускные трубопроводы охладителя наддувочного воздуха.

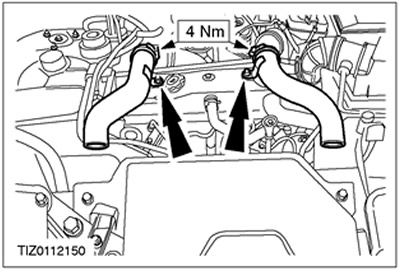

Установите впускной и выпускной трубопроводы охладителя наддувочного воздуха.



Автомобили, изготовленные начиная с 04.2000 г.

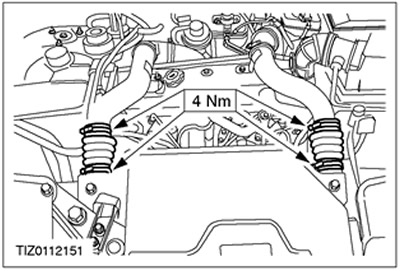

7. Установите впускной и выпускной трубопроводы охладителя наддувочного воздуха.



Все автомобили

8. ПРИМЕЧАНИЕ: Установитесь хомуты с червячным приводом в положение «8 часов» при взгляде со стороны передка автомобили.

ПРИМЕЧАНИЕ: Установите новый впускной шланг, выпускной шланг и зажимы охладителя наддувочного воздуха.

Установите впускной шланг, выпускной шланг и зажимы охладителя наддувочного воздуха.




9. Установите верхнюю крышку двигателя.
