Клапанный зазор - регулировка

Специальный инструмент

	Приспособление для сжатия при регулировке клапанов 303-195 (21-106)
	Пассатижи для регулировочных прокладок клапанов 303-196 (21-107)

Общее оборудование: Комплект щупов.

Наименование	Спецификация
Регулировочные прокладки

1. Снимите крышку головки цилиндров. За дополнительной информацией обратитесь к главе Крышка головки цилиндров имеющейся в этом разделе.

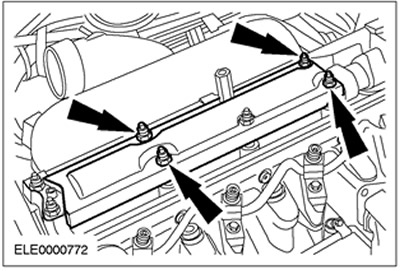

2. Снимите маслоуловитель.

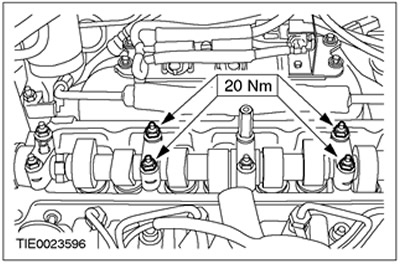

3. Установите на место гайки крышек подшипников.

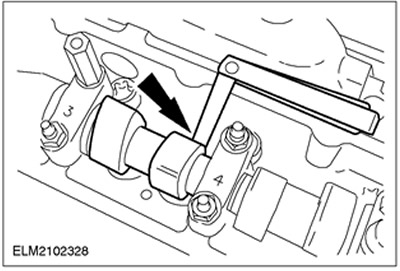

4. Измерьте клапанный зазор.

• Проверните коленчатый вал настолько, чтобы пара кулачков регулируемого цилиндра была обращена вверх.
• Проверьте клапанный зазор и запишите результаты.
• Если зазор в месте установки любой из регулировочных прокладок выходит за границы допустимого диапазона, замените эту регулировочную прокладку, действуя в соответствии с описанием, данным в следующем пункте.

5.

ПРИМЕЧАНИЕ: Поверните коленчатый вал еще на 90 градусов.

ПРИМЕЧАНИЕ: Поршень регулируемого цилиндра не должен находиться в положении верхней мертвой точки.

Замените регулировочную прокладку.

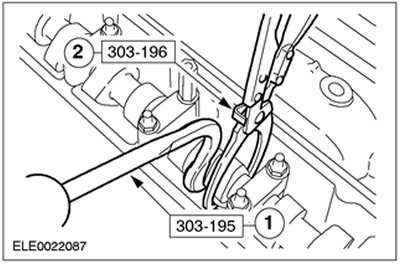

• 1.Используя специальный инструмент, одновременно вдавите вниз толкатели двух клапанов.
• 2.Используя специальный инструмент, снимите регулировочную прокладку.
• Обратите внимание на толщину регулировочной прокладки, отмеченную на обратной стороне прокладки.
• Установите новую регулировочную прокладку, чтобы получить правильный клапанный зазор.

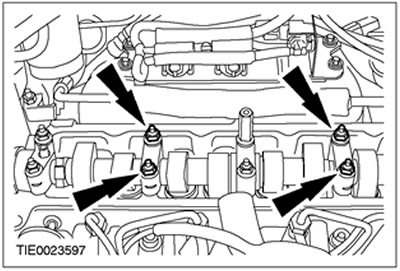

6. Снимите гайки крышек подшипников.

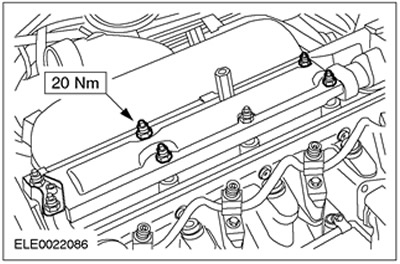

7. Установите маслоуловитель.



8. Установите крышку головки цилиндров. За дополнительной информацией обратитесь к главе Крышка головки цилиндров имеющейся в этом разделе.
