Пружина — универсал (15 621 0)
Шасси. Задняя подвеска. Форд Фокус 1

Главная > Focus > Фокус 1 > Шасси > Задняя подвеска > Пружина — универсал (15 621 0)
            0


Снятие


1. Снимите заднее колесо в сборе с шиной. За дополнительной информацией обратитесь к Разделу 204-04.

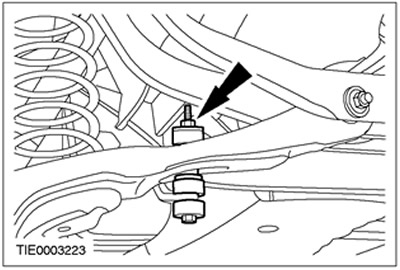

2. Отсоедините стабилизатор поперечной устойчивости от задних нижних рычагов.



3. Используя соответствующий домкрат для коробки передач, поднимите задний нижний рычаг на 32 мм.



4. ПРЕДУПРЕЖДЕНИЕ: Пружина находится в очень напряженном состоянии; всегда будьте аккуратны!. Неследование этому указанию может привести к травматическим последствиям.

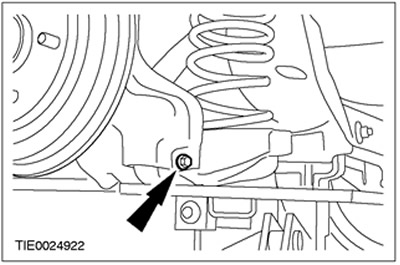

Отсоедините задний нижний рычаг от кулака колеса.

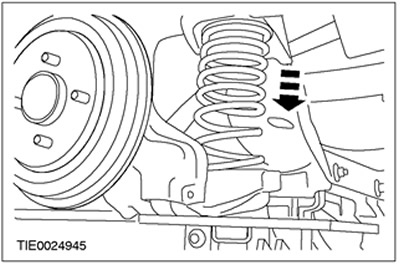

5. Опустите задний нижний рычаг.
  • Опустите и уберите домкрат для коробки передач.

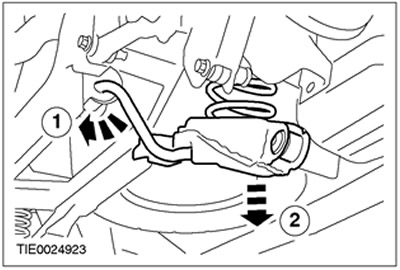

6. Воспользовавшись помощью другого техника, снимите пружину.
  • 1.Отведите стабилизатор поперечной устойчивости от заднего нижнего рычага.
  • 2.Опустите задний нижний рычаг.



Установка


1. ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что установлена опора верхнего седла пружины, а концы пружины правильно установлены в верхнее и нижнее седла пружины.

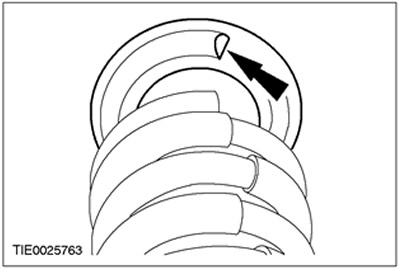

Установите верхнюю опору пружины на пружину.

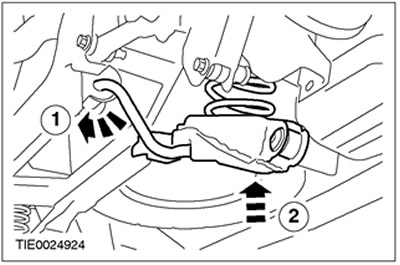

2. Воспользовавшись помощью другого техника, установите пружину.
  • 1.Отведите стабилизатор поперечной устойчивости от заднего нижнего рычага.
  • 2.Поднимите задний нижний рычаг.

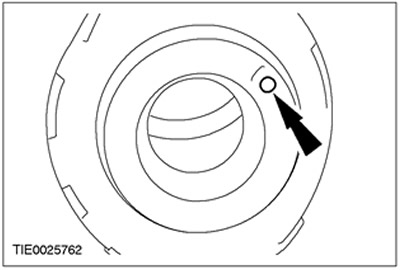

3. ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что пружина упирается в соответствующий упор на заднем нижнем рычаге и видна через сливное отверстие.


Поверните пружину по часовой стрелке настолько, чтобы торец пружины уперся в соответствующий упор на заднем нижнем рычаге.



4. ПРЕДУПРЕЖДЕНИЕ: Пружина находится в очень напряженном состоянии; всегда будьте аккуратны!. Неследование этому указанию может привести к травматическим последствиям.

ПРИМЕЧАНИЕ: На этой стадии не затягивайте полностью болт крепления заднего нижнего рычага к кулаку колеса.

Используя соответствующий домкрат для коробки передач, подсоедините задний нижний рычаг к кулаку колеса.

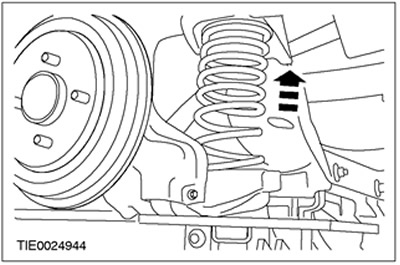

5. Используя соответствующий домкрат для коробки передач, поднимите задний нижний рычаг на 32 мм.

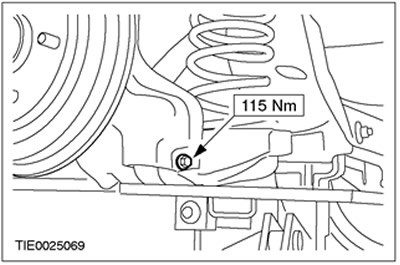

6. Затяните болт крепления заднего нижнего рычага к кулаку колеса.

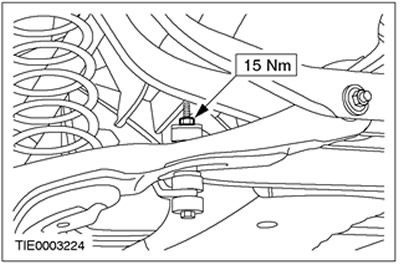

7. Подсоедините стабилизатор поперечной устойчивости к задним нижним рычагам.



8. Установите заднее колесо в сборе с шиной. За дополнительной информацией обратитесь к Разделу 204-04.
