Внутренняя панель задней боковой части кузова (3-дверный)
Кузов и покрытие. Элементы задка. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Элементы задка > Внутренняя панель задней боковой части кузова (3-дверный)
            0


Общее оборудование: Измерение и правка.

НаименованиеСпецификация
Внутренняя задняя боковая панель
Усиление внутренней задней боковой панели - верхнее
Усиление внутренней задней боковой панели - нижнее
Усилительная панель крепления ремня безопасности
Панель крепления механизма втягивания ремня безопасности
Стойка «В»

Снятие


1. Общее примечание.
  • Перед началом ремонта снимите заднюю боковую панель, панель слива воды и усиление панели слива воды.

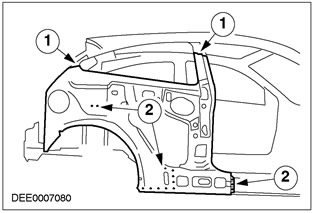

2. Внутренняя задняя боковая панель
  • 1. Места реза
  • 2. Разрежьте (вскройте точечные сварные швы).

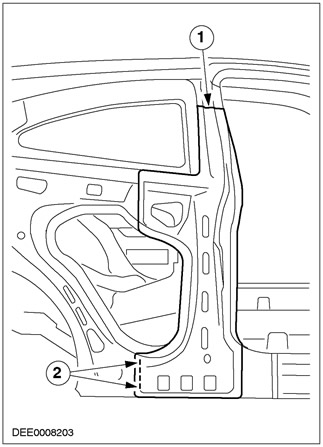

3. Внутренняя задняя боковая панель
  • 1. Места реза.
  • 2. Снимите остающиеся фланцы.

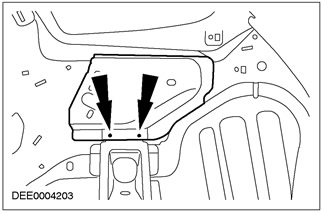

4. Панель крепления ремня безопасности
  • Выфрезеруйте места точечной сварки с внутренней стороны.



Установка

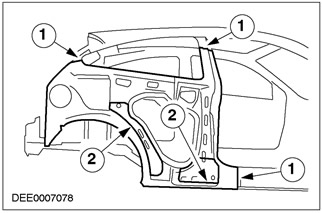

1. Внутренняя задняя боковая панель с усилением
  • 1. Сварка по технологии MIG.
  • 2. Выполните пудлинговую сварку.

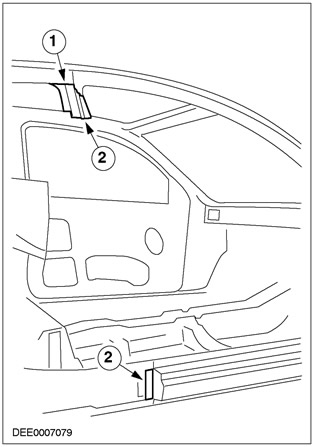

2. Стойка «В»
  • Перед установкой новой запасной части приварите усилительную панель крепления ремня безопасности.
  • 1. Сварка по технологии MIG.
  • 2. Выполните пудлинговую сварку.

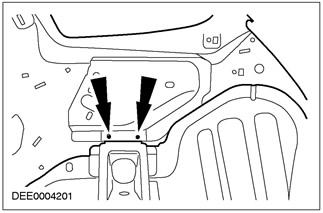

3. Панель крепления механизма втягивания ремня безопасности.
  • Выполните пудлинговую сварку.
