Кожух заднего бампера (3-дверный/5-дверный)
Кузов и покрытие. Элементы кузова. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Элементы кузова > Кожух заднего бампера (3-дверный/5-дверный)
            0


Общее оборудование:
  • Электрическая дрель
  • Сверло 5 мм
  • Фреза для отверстия 29 мм
  • Фреза для отверстия 35 мм
  • Фреза для отверстия 70 мм

Снятие


Все автомобили

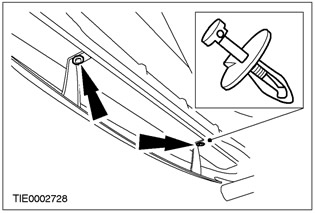

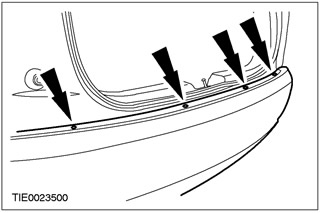

1. Снимите верхние нажимные штифтовые фиксаторы.



2. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

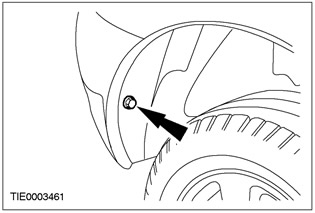

3. Отсоедините облицовку бампера от брызговиков крыльев с обеих сторон.

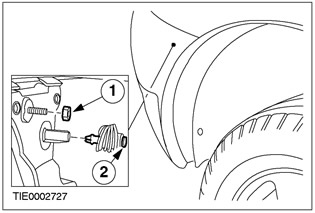

4. Отсоедините облицовку бампера от крыльев с обеих сторон.
  • 1. Снимите гайку.
  • 2. Снимите зажим.

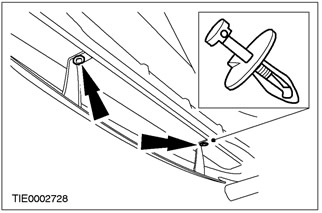

5. Снимите нижние нажимные штифтовые фиксаторы.



6. Опустите автомобиль.

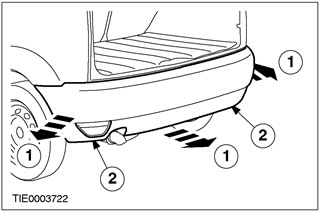

7. ПРЕДОСТЕРЕЖЕНИЕ: Концы облицовки бампера требуется оттянуть от крыльев во избежание повреждения лакокрасочного покрытия.

ПРИМЕЧАНИЕ: Воспользовавшись помощью другого техника, подоприте облицовку бампера.

Отсоедините облицовку бампера от крыльев.
  • 1. Снимите зажимы.
  • 2. Рассоедините штекерные разъемы противотуманных фонарей и фонарей заднего хода (при наличии).



Автомобили с системой помощи при парковке, изготовленные вплоть до 10.2001 г.

8. ПРИМЕЧАНИЕ: Воспользовавшись помощью другого техника, подоприте облицовку бампера.

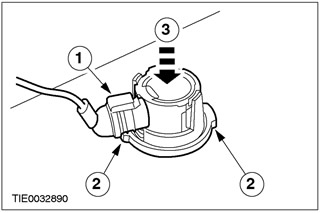

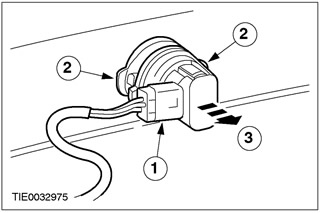

Снимите датчики системы помощи при парковке.
  • 1. Рассоедините штекерный разъем.
  • 2. Нажмите на стопорные элементы.
  • 3. Протолкните датчик через облицовку бампера.

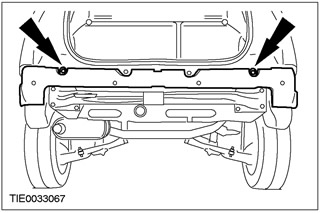

9. Отсоедините наполнитель бампера.




10. ПРИМЕЧАНИЕ: Для наглядности наполнитель бампера показан снятым.

Снимите наполнитель бампера.
  • Отсоедините жгут электропроводки датчиков системы помощи при парковке от наполнителя бампера.



Автомобили с системой помощи при парковке, изготовленные начиная с 10.2001 г.

11. ПРИМЕЧАНИЕ: Если не устанавливаете новые крышки или корпуса датчиков, извлеките их из облицовки бампера.

ПРИМЕЧАНИЕ: Воспользовавшись помощью другого техника, подоприте облицовку бампера.

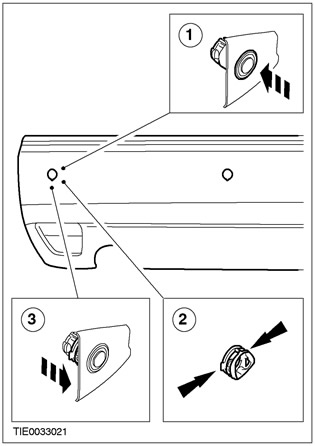

Снимите датчики системы помощи при парковке.
  • 1. Рассоедините штекерный разъем.
  • 2. Нажмите на стопорные элементы.
  • 3. Снимите датчик.



Все автомобили

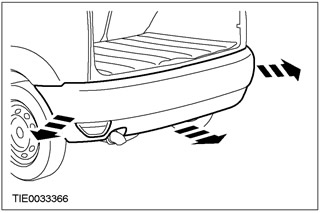

12. Снимите облицовку бампера.

Установка


Автомобили с системой помощи при парковке, изготовленные вплоть до 10.2001 г.

1. ПРИМЕЧАНИЕ: На этой стадии не затягивайте полностью гайки.

Установите наполнитель бампера.



2. Установите облицовку бампера.



3. ПРИМЕЧАНИЕ: Используйте шаблоны, поставляемые вместе с инструкциями изготовителей.

ПРИМЕЧАНИЕ: Шаблоны показаны для справок.

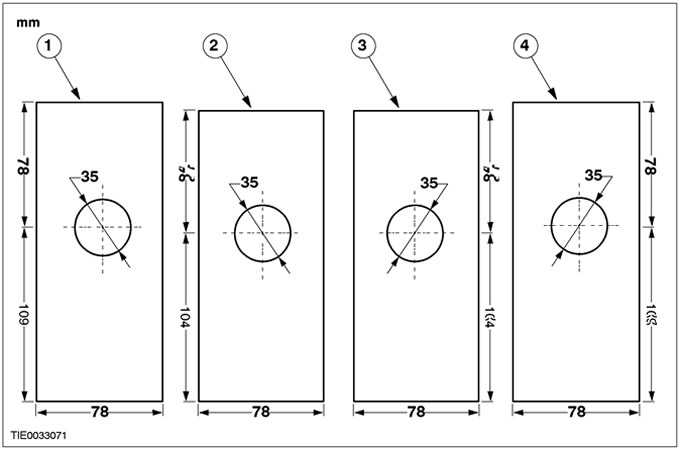

Вырежьте шаблоны расположения датчиков системы помощи при парковке.
  • 1. Левый наружный шаблон.
  • 2. Левый внутренний шаблон.
  • 3. Правый внутренний шаблон.
  • 4. Правый наружный шаблон.



4. ПРИМЕЧАНИЕ: Для наглядности облицовка бампера показана снятой.


ПРИМЕЧАНИЕ: Отметьте положение верхнего и нижнего краев шаблонов.

ПРИМЕЧАНИЕ: Позиционный допуск ± 5 мм.

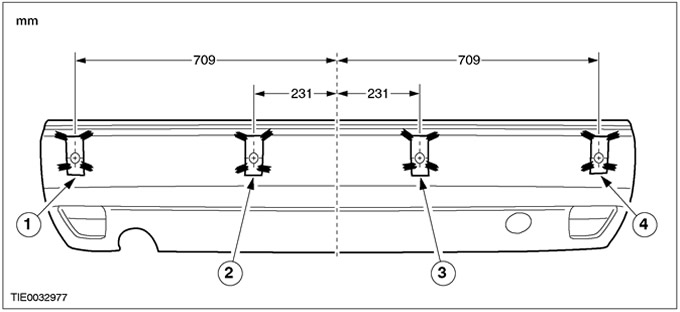

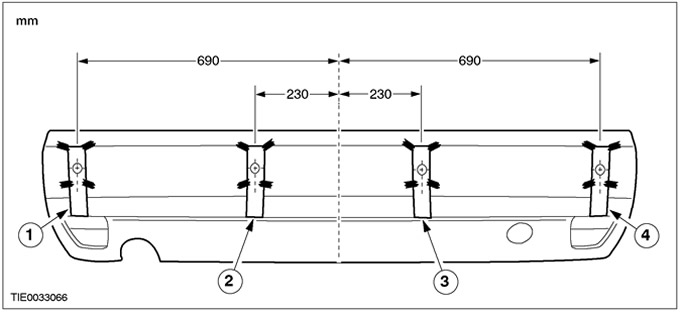

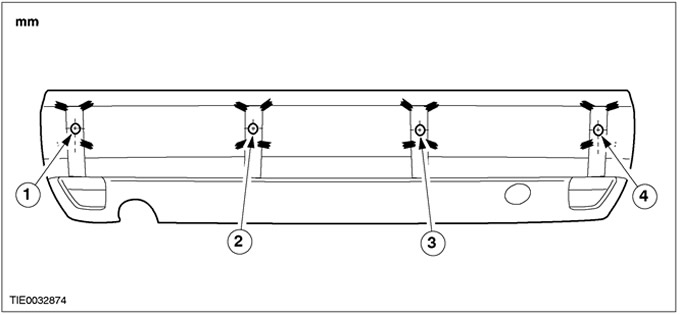

Используя подходящую ленту, закрепите шаблоны расположения датчиков системы помощи при парковке на облицовке бампера, как показано на рисунке.
  • 1. Левый наружный шаблон.
  • 2. Левый внутренний шаблон.
  • 3. Правый внутренний шаблон.
  • 4. Правый наружный шаблон.



5. Используя соответствующий кернер и молоток, отметьте расположение отверстий для установки датчиков системы помощи при парковке.

6. ПРИМЕЧАНИЕ: Для наглядности облицовка бампера показана снятой.

Используя подходящую электрическую дрель и фрезу для отверстия 35 мм , прорежьте облицовку бампера (+2 мм, -0.0 мм).
  • 1. Левое наружное отверстие.
  • 2. Левое внутреннее отверстие.
  • 3. Правое внутреннее отверстие.
  • 4. Правое наружное отверстие.



7. Используя подходящий круглый напильник, сделайте в облицовке бампера канавки для крышек датчиков системы помощи при парковке, как показано на рисунке (+0.5 мм, -0.0 мм).



8. ПРЕДОСТЕРЕЖЕНИЕ: Концы облицовки бампера требуется оттянуть от крыльев во избежание повреждения лакокрасочного покрытия.

Снимите облицовку бампера. Отсоедините зажимы.



9. Снимите наполнитель бампера.



10. ПРИМЕЧАНИЕ: Воспользовавшись помощью другого техника, закрепите наполнитель бампера, используя в качестве опоры подходящие деревянные бруски.

ПРИМЕЧАНИЕ: Используйте в качестве направляющих отверстия, сделанные при вырезке отверстий для установки датчиков системы помощи при парковке.

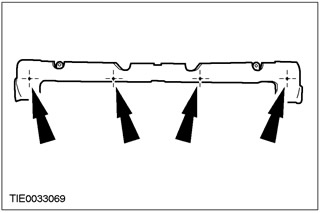

Используя подходящую электрическую дрель и фрезу для отверстия 70 мм , прорежьте наполнитель бампера.

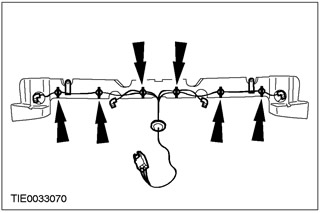

11. ПРИМЕЧАНИЕ: Для наглядности наполнитель бампера показан снятым.

Подсоедините жгут электропроводки датчиков системы помощи при парковке к наполнителю бампера.

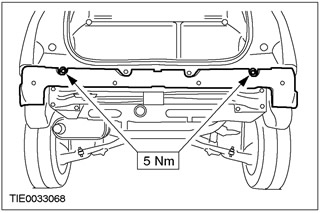

12. Установите наполнитель бампера.

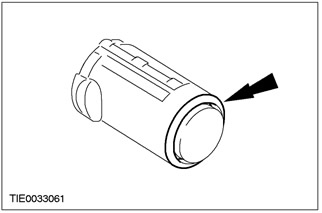

13. Установите кольца датчиков системы помощи при парковке.



14. Установите датчики системы помощи при парковке (показана левая сторона).
  • 1. Установите датчик.
  • 2. Нажмите на стопорные элементы.
  • 3. Установите зажим.



15. ПРИМЕЧАНИЕ: Воспользовавшись помощью другого техника, подоприте облицовку бампера.

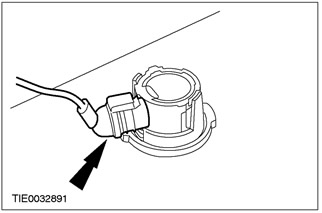

Состыкуйте штекерные разъемы датчиков системы помощи при парковке.



Автомобили с системой помощи при парковке, изготовленные начиная с 10.2001 г.

16. Установите облицовку бампера.

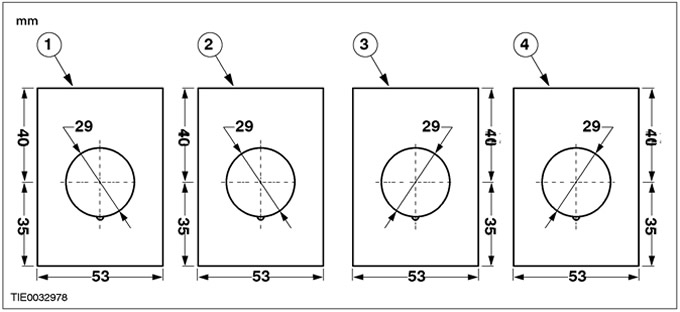

17. ПРИМЕЧАНИЕ: Используйте шаблоны, поставляемые вместе с инструкциями изготовителей.

ПРИМЕЧАНИЕ: Шаблоны показаны для справок.

Вырежьте шаблоны расположения датчиков системы помощи при парковке.
  • 1. Левый наружный шаблон.
  • 2. Левый внутренний шаблон.
  • 3. Правый внутренний шаблон.
  • 4. Правый наружный шаблон.



18. ПРИМЕЧАНИЕ: Для наглядности облицовка бампера показана снятой.

ПРИМЕЧАНИЕ: Отметьте положение верхних краев шаблонов.

ПРИМЕЧАНИЕ: Позиционный допуск ± 5 мм.

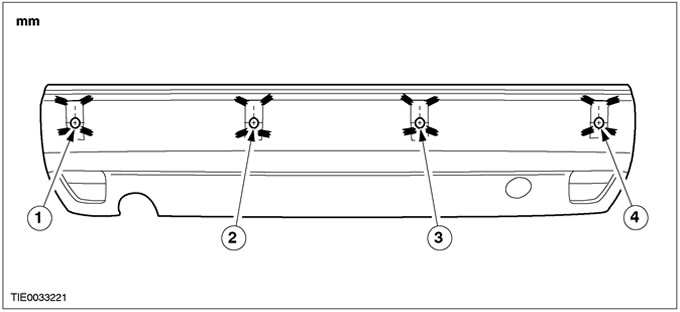

Используя подходящую ленту, закрепите шаблоны расположения датчиков системы помощи при парковке на облицовке бампера, как показано на рисунке.
  • 1. Левый наружный шаблон.
  • 2. Левый внутренний шаблон.
  • 3. Правый внутренний шаблон.
  • 4. Правый наружный шаблон.



19. Используя подходящий кернер и молоток, отметьте расположение отверстий для установки датчиков системы помощи при парковке.

20. ПРИМЕЧАНИЕ: Для наглядности облицовка бампера показана снятой.

ПРИМЕЧАНИЕ: Отверстия, просверленные в облицовке бампера под углом 4 градуса книзу.

Используя подходящую электрическую дрель и фрезу для отверстия 29 мм , прорежьте облицовку бампера (+2 мм, -0.0 мм).
  • 1. Левое наружное отверстие.
  • 2. Левое внутреннее отверстие.
  • 3. Правое внутреннее отверстие.
  • 4. Правое наружное отверстие.

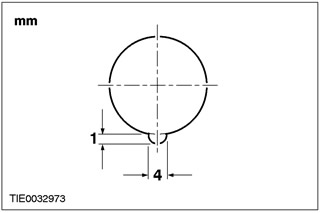

21. Используя подходящий круглый напильник, сделайте в облицовке бампера канавки для крышек датчиков системы помощи при парковке, как показано на рисунке (+0.5 мм, -0.0 мм).



22. ПРЕДОСТЕРЕЖЕНИЕ: Концы облицовки бампера требуется оттянуть от крыльев во избежание повреждения лакокрасочного покрытия.

Снимите облицовку бампера. Отсоедините зажимы.



23. ПРИМЕЧАНИЕ: Отметьте разницу между крышками внутренних и наружных датчиков системы помощи при парковке.

ПРИМЕЧАНИЕ: Удостоверьтесь в том, что крышки датчиков системы помощи при парковке установлены заподлицо с облицовкой бампера.

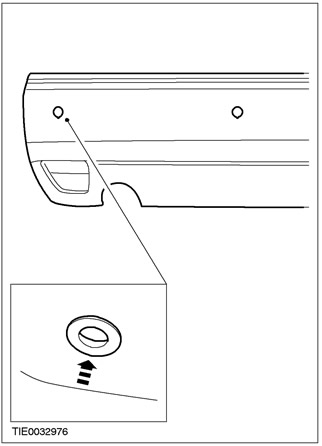

Установите крышки датчиков системы помощи при парковке (показана левая сторона).



24. Установите кольца датчиков системы помощи при парковке.

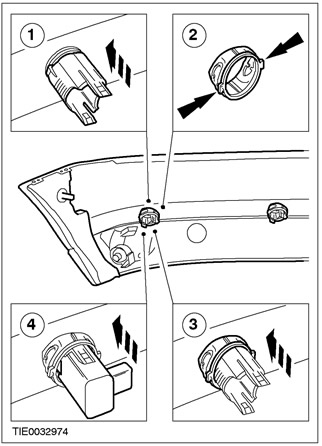

25. Установите датчики системы помощи при парковке.
  • 1. Установите корпус.
  • 2. Нажмите на стопорные элементы.
  • 3. Установите зажим.
  • 4. Установите датчик.



26. ПРИМЕЧАНИЕ: Воспользовавшись помощью другого техника, подоприте облицовку бампера.

Состыкуйте штекерные разъемы датчиков системы помощи при парковке.



Все автомобили

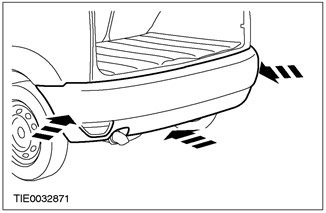

27. Установите облицовку бампера.
  • Состыкуйте штекерные разъемы противотуманных фонарей и фонарей заднего хода (при наличии).



28. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

29. Установите нижние нажимные штифтовые фиксаторы.

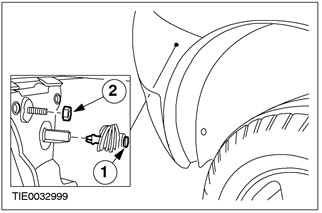

30. Подсоедините облицовку бампера к крыльям с обеих сторон.
  • 1. Установите зажим.
  • 2. Установите гайку.



31. Подсоедините облицовку бампера к брызговикам крыльев с обеих сторон.



32. Опустите автомобиль.

33. Установите верхние нажимные штифтовые фиксаторы
