Модуль подушки безопасности водителя - снятие и установка
Кузов и покрытие. Ремни безопасности. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Ремни безопасности > Модуль подушки безопасности водителя - снятие и установка
            0


Снятие


ПРЕДУПРЕЖДЕНИЕ: Для исключения риска случайного раскрывания требуется разрядить резервное электропитание модуля управления подушками безопасности. Выждите не менее одной минуты после отсоединения провода(ов) "массы" аккумулятора до начала любого ремонта или регулировки вспомогательной удерживающей системы (SRS) или любого элемента(ов), примыкающих к датчикам SRS. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Всегда надевайте защитные очки при выполнении работ на автомобиле, оснащенном подушкой безопасности, и при работе с модулем подушки безопасности. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации возможности преждевременного раскрывания подушки безопасности не используйте устройства сохранения ключевого кода радио при работе со вспомогательной удерживающей системой. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации риска получения травм в случае преждевременного раскрывания подушки безопасности всегда переносите заряженный модуль подушки безопасности, развернув подушку и декоративную крышку в сторону от туловища. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации возможности преждевременного раскрывания подушек безопасности, заряженные модули подушек безопасности следует устанавливать только на заземленные верстаки и таким образом, чтобы декоративная крышка была обращена кверху. Несоблюдение этих инструкций может привести к травме.


ПРЕДУПРЕЖДЕНИЕ: Никогда не прикасайтесь щупами тестера к электрическим разъемам модулей подушек безопасности или любого другого элемента вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Покраска декоративной крышки модуля подушки безопасности водителя или панели приборов может привести к повреждению декоративной крышки и подушек безопасности. Ни при каких обстоятельствах не пытайтесь покрасить обесцвеченные или поврежденные декоративные крышки модулей подушек безопасности или панель приборов. Установите новый элемент. Несоблюдение этой инструкции может привести к травме.

1. Отсоедините провод "массы" от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

2. ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждения модуля подушки безопасности водителя, жгута электропроводки или рулевого колеса не вставляйте никакие инструменты между модулем подушки безопасности водителя и рулевым колесом.

ПРИМЕЧАНИЕ: Поверните рулевое колесо для доступа к установочным болтам модуля подушки безопасности.

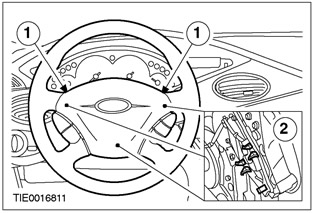

Отсоедините модуль подушки безопасности водителя от рулевого колеса.
  • 1. Выверните установочные болты.
  • 2. Отсоедините зажимы крепления модуля подушки безопасности водителя.



3. Снимите модуль подушки безопасности водителя.


  • Расстыкуйте электрический разъем модуля подушки безопасности водителя.



Установка


1. ПРЕДУПРЕЖДЕНИЕ: Всегда надевайте защитные очки при выполнении работ на автомобиле, оснащенном подушками безопасности, и при работе с модулем подушки безопасности. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации риска получения травм в случае преждевременного раскрывания подушки безопасности всегда переносите заряженный модуль подушки безопасности, развернув подушку и декоративную крышку в сторону от туловища. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации возможности преждевременного раскрывания подушек безопасности, заряженные модули подушек безопасности следует устанавливать только на заземленные верстаки и таким образом, чтобы декоративная крышка была обращена кверху. Несоблюдение этих инструкций может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Никогда не прикасайтесь щупами тестера к электрическим разъемам модулей подушек безопасности или любого другого элемента вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Покраска декоративной крышки модуля подушки безопасности водителя или панели приборов может привести к повреждению декоративной крышки и подушек безопасности. Ни при каких обстоятельствах не пытайтесь покрасить обесцвеченные или поврежденные декоративные крышки модулей подушек безопасности или панель приборов. Установите новый элемент. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Модуль подушки безопасности водителя следует поворачивать только на расстояние, достаточное для установки контактной пластины переключателя звукового сигнала. Соблюдайте особую осторожность и, если эта процедура по какой-либо причине прерывается, удостоверьтесь в том, что модуль подушки безопасности водителя развернут требуемой стороной вверх, т.е. декоративная крышка обращена кверху. Несоблюдение этих инструкций может привести к травме.

Для установки выполните процедуру снятия в обратной последовательности.
