Демонтаж модуля управления отоплением и вентиляцией

Демонтаж

Отсоедините провод массы аккумулятора. Надежно поднимите переднюю часть автомобиля.

Откройте запорную крышку расширительного бачка с охлаждающей жидкостью. Откройте сливной клапан охлаждающей жидкости и слейте охлаждающую жидкость в чистую емкость для последующего использования.

Отсоедините шланги на теплообменнике - после этого продуйте теплообменник сжатым воздухом, иначе оставшаяся в теплообменнике охлаждающая жидкость прольется при демонтаже в салон.

Опустите переднюю часть автомобиля.

Демонтируйте облицовку переключающего рычага. Отвинтите переключающую головку, выньте из зажимов облицовку, если есть, отсоедините разъем.

Демонтируйте среднюю консоль. Для этого снимите резиновые заглушки (стрелки) и ослабьте винты.



Демонтируйте воздуховод отопления заднего сиденья.

Демонтируйте нижнюю облицовку в ногах на стороне пассажира рядом с водителем.

Отсоедините вентиляционный шланг в ногах.

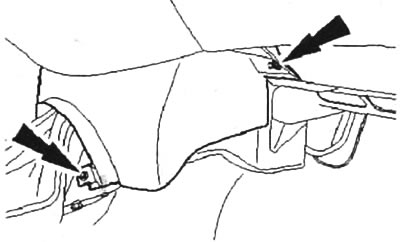

Демонтируйте (4 болта) облицовку в ногах (стрелки).

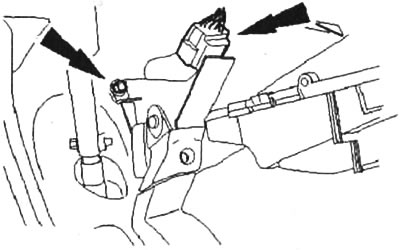

Демонтируйте педаль газа - отсоедините многоштырьковый разъем, отвинтите гайки (3).



Отожмите задний стальной зажим. Важно: не повредите сиденье.

Демонтируйте держатель поперечной опоры защитного кожуха.

Отсоедините обе части корпуса теплообменника отопления (четыре стальных зажима, один болт).

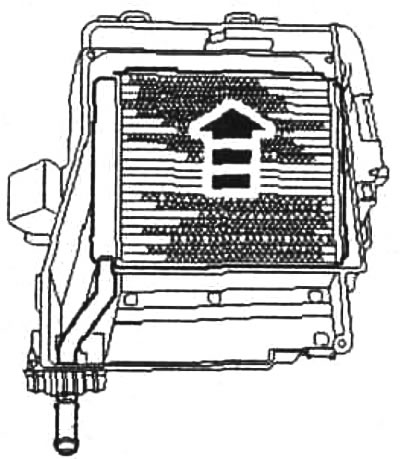

Вывинтите болты (2), ослабьте крепежные пластины (7) и осторожно отожмите теплообменник вниз и выньте вбок.

Монтаж

При монтаже смонтируйте все конструктивные элементы в обратной последовательности. Обратите внимание на правильность расположения направляющих штифтов. Если корпус после монтажа герметизируется недостаточно или, возможно, сломались крепежные пластинки, используйте вместо них стальные зажимы.

Проведите функциональную проверку. Проверьте уровень охлаждающей жидкости.
