Центральная блокировка замков дверей автомобиля «Orion»
Электрооборудование. Принципиальные схемы. Форд Эскорт 3

Главная > Escort > Эскорт 3 > Электрооборудование > Принципиальные схемы > Центральная блокировка замков дверей автомобиля «Orion»
            0

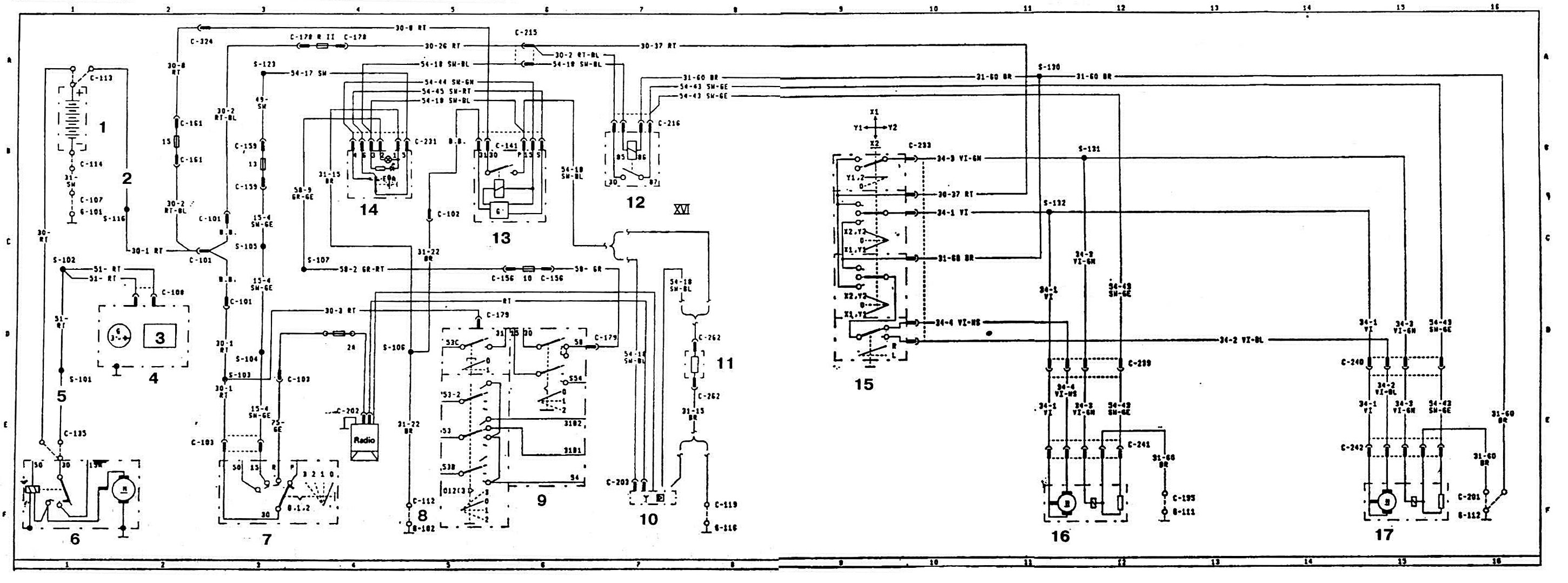

Схема соединений центральной блокировки замков дверей автомобиля «Orion».

1 — аккумуляторная батарея 12 В; 2 и 5 — плавкое соединение; 3 — освещение; 4 — генератор; 6 — стартер; 7 — выключатель зажигания с противоугонным устройством; 8 — стеклоочиститель; 9 — переключатель освещение/стеклоочиститель; 10 — антеп,.а; 11 — элемент обогрева заднего стекла; 12 — реле обогрева наружного зеркала; 13 — реле обогрева заднего стекла; 14 — переключатель обогрева заднего стекла; 15 — переключатель положения наружного зеркала; 16 и 17 — электродвигатель наружного зеркала.
