Снятие и установка тормозного механизма заднего колеса
Шасси. Тормозная система. Форд Эскорт 3

Главная > Escort > Эскорт 3 > Шасси > Тормозная система > Снятие и установка тормозного механизма заднего колеса
            0


Снятие и установка тормозного барабана


Снятие и установка тормозного барабана выполняется согласно указаниям раздела «Задняя подвеска».

Снятие и установка колесного цилиндра


Снять тормозной барабан и тормозные колодки. Отсоединить шланг от колесного цилиндра. Отвернуть два болта крепления цилиндра с обратной стороны тормозного щита и снять колесный цилиндр.

Разборка и сборка колесного цилиндра


Извлечь два защитных колпачка 4 (рис. 6.11) с поршнями 5 из цилиндра 3 и отделить защитные колпачки от поршней.

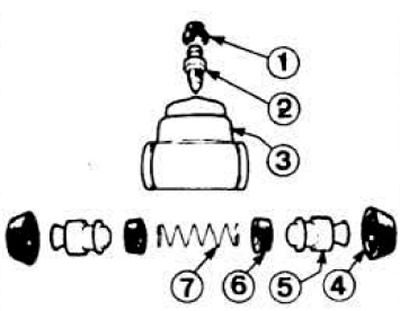

Рис. 6.11. Колесный цилиндр.
1 — колпачок; 2 — штуцер прокачки; 3 — колесный цилиндр; 4 — защитные колпачки; 5 — поршни; 6 — манжеты; 7 — пружина.


Снять манжеты 6 и извлечь пружину 7. Вывернуть штуцер прокачки 2. Проверить техническое состояние колесного цилиндра и протереть его чистой тряпкой, не оставляющей ворса, смоченной в тормозной жидкости, спирте или метиле. На поршни надеть защитные колпачки. Установить в цилиндр поршень с защитным колпачком, с противоположной стороны цилиндра завести новую манжету, пружину, вторую новую манжету (вогнутая сторона манжет обращена к пружине). Установить второй поршень с защитным колпачком, завернуть штуцер прокачки.
