Demontáž a montáž stabilizátora (modely do 8/94) (Scorpio 2)

Demontáž

Umiestnite auto nad kontrolný otvor alebo na nadjazd.

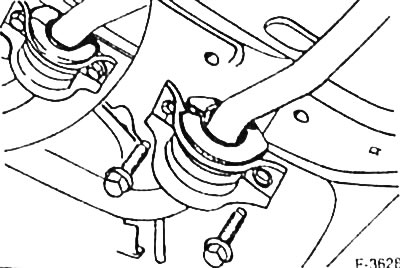

Odskrutkujte 4 skrutky zaisťujúce stabilizačné svorky a odstráňte svorky.

Pozor: Pri demontáži svoriek musí byť auto na kolesách a nesmie byť podopreté garážovým zdvihákom.

Umiestnite prednú časť auta na podpery.

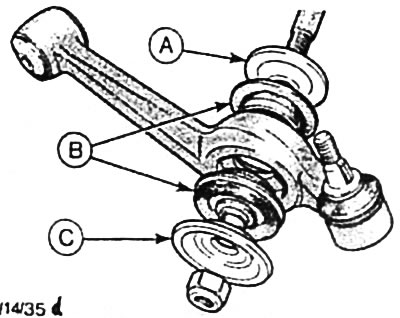

Odskrutkujte upevňovaciu maticu stabilizátora na priečnom závese. Odstráňte prednú podložku "C". B - gumové puzdrá; A - zadná kotúčová podložka.

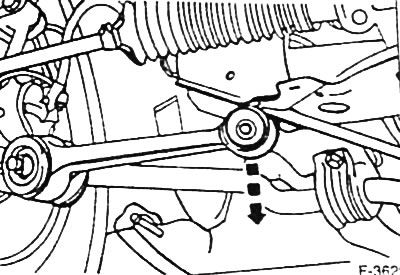

Na jednej strane auta odskrutkujte maticu zaisťujúcu vnútorný nosný čap priečneho ramena a čap vytiahnite. Odstráňte podložku.



Vytiahnite priečne rameno z nosného nosníka motora.

Vytiahnite stabilizátor z gumového puzdra uvoľneného priečneho ramena.

Vytiahnite stabilizátor z gumového puzdra pripojeného priečneho ramena.

Odstráňte gumené podporné puzdrá zo stabilizátora.

Pozor: Gumové nosné puzdrá majú zvárané kovové puzdro. Preto otvárajte podporné puzdrá len natoľko, aby ste ich mohli vybrať.

Montáž

Poznámka: Gumové nosné puzdrá majú zvárané kovové puzdro. Pri montáži nesmú byť nosné priechodky odkryté. Na uľahčenie inštalácie oporných puzdier namažte stabilizátor glycerínom.

Umiestnite nosné puzdrá na stabilizátor tak, aby drážka v montážnej polohe smerovala k smeru pohybu vozidla, t.j. dopredu.

Vložte stabilizátor do gumových puzdier priečnych ramien. Umiestnite predné, hlboko konkávne čierne podložky Belleville a predné plastové uzávery na konce stabilizátora.

Naskrutkujte nové upevňovacie matice na konce stabilizátora bez utiahnutia.

Zarazené priečne rameno vložte do nosného nosníka motora, vložte nosný čap s podložkou a rukou naskrutkujte upevňovaciu maticu.

Poznámka: Ak chcete nainštalovať podporný kolík lichobežníka, nechajte asistenta stlačiť dovnútra vonkajšie okraje kolesa.

Spustite auto.

Pripevnite upevňovacie svorky stabilizátora a utiahnite skrutky rovnomerne na krútiaci moment 90 Nm.

Pozor: Uistite sa, že gumené podporné puzdrá sú správne usadené a nie sú skrútené.

Utiahnite maticu zaisťujúcu nosný čap priečnej páky momentom 30 Nm. Potom pomocou uzamknutého momentového kľúča bez prerušenia uťahovania dotiahnite matice o ďalších 90° (1/4 otáčky).



Utiahnite upevňovacie matice stabilizátora na 110 Nm.
