Електромотор за подешавање угла снопа фарова

Извршни мотор се налази на задњем делу фара.

Уклањање

Уклоните фар.

Скините поклопац задњег фара.

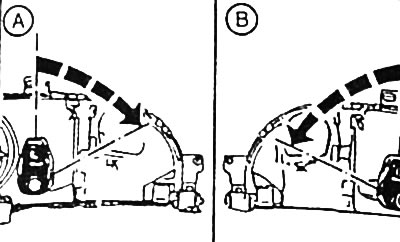

Чврсто држећи рефлектор, окрените управљачки мотор улево док се бајонетни носач не ослободи. А: лево фар, окрените електромотор удесно, Б: десно фар, окрените електромотор улево.

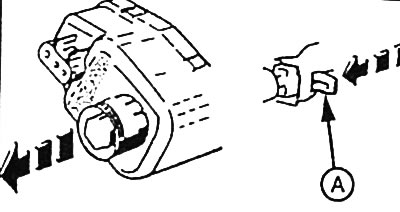

Повуците уназад причврсну плочу "А" вретена за подешавање кроз отвор на кућишту фарова и уклоните електромотор.

Инсталација

Уметните управљачки мотор у кућиште фарова тако да вретено за подешавање стане у пријемник плоче за причвршћивање.

Притисните електрични мотор и окрените га у смеру стрелице приказаном на слици 5657 док га бајонетни носач не поправи.

Пролазећи кроз рупу у кућишту фарова, повуците рефлектор уназад док вретено за подешавање не буде потпуно закључано у пријемнику. Уградите фар.
