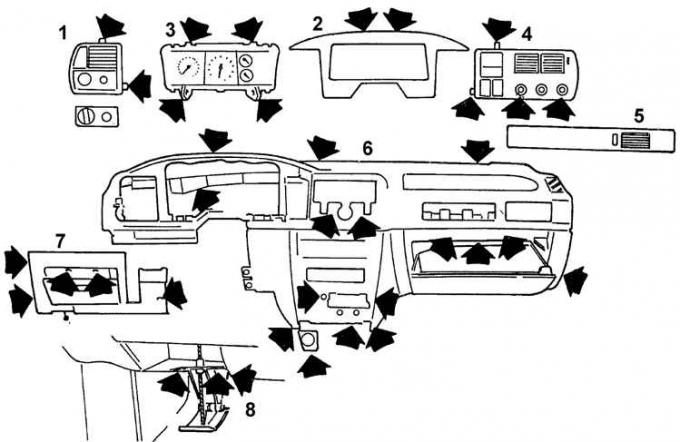

Положај вијака за причвршћивање инструмент табле и појединачних компоненти табле
1 – лева вентилациона табла, 2 – украсна облога инструмент табле, 3 – инструмент табла, 4 – централна вентилациона табла, 5 – десна вентилациона табла, 6 – инструмент табла, 7 – доња плоча инструмент табле, 8 – отпуштање хаубе ручка
Аутомобили произведени пре 04/1992
1. Уклоните жицу за уземљење из батерије.
Пажња! У овом случају, информације у електронским уређајима за складиштење се бришу из меморије.
2. Одврните четири завртња који причвршћују украсну облогу инструмент табле и уклоните је.
3. Одврните четири завртња који причвршћују инструмент таблу и померите инструмент таблу мало напред од предње плоче.
4. Уклоните вишепински конектор са задње стране.
Пажња! Црвени конектор за графички екран има браву која се прво мора отпустити.
5. Искључите кабл погона брзиномера померањем великог прстена за закључавање који причвршћује кабл брзиномера за инструмент таблу удесно.
6. Скините инструмент таблу са инструмент табле (стрелица показује завртањ који причвршћује горњи део инструмент табле, коме се може приступити након уклањања плоче грејача).
7. Уклоните плочу грејача.

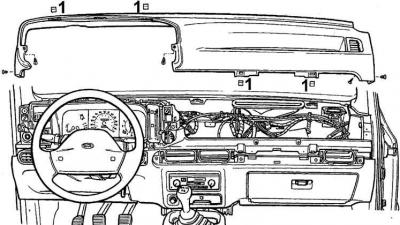

8. Уклоните горњи део инструмент табле, који је причвршћен са пет шрафова и четири копче (1).
9. Снажним трзајем ослободите горњи део инструмент табле од резова који се налазе директно иза ветробранског стакла.
10. Уклоните подлогу за тапацирање са обе стране испод инструмент табле, које су причвршћене копчама.
11. Уклоните доњу облогу на страни возача, која је причвршћена са шест шрафова. Приступ једном од шрафова је могућ само након уклањања решетке вентилатора. Уклоните додатно светло упозорења из модула за упозорење о грешци.
12. Одвојите полуге и шарке претинца за рукавице. Уклоните шарке и уклоните поклопац.
13. Уклоните помоћну кутију са осигурачима.
14. Уклоните АБС и Е јединицуSC/ ЕЕЦ. Одврните две матице унутар претинца за рукавице.
15. Уклоните радио, пепељару, плочу упаљача за цигарете и кућиште мењача.
16. Уклоните централну конзолу.
17. Уклоните шест шрафова који причвршћују доњу плочу на страни сувозача. Уклоните плочу.
18. Инсталација се врши обрнутим редоследом од уклањања.
Аутомобили произведени од 04/1992
1. Уклоните жицу за уземљење из батерије.
Пажња! У овом случају, информације у електронским уређајима за складиштење се бришу из меморије.
2. Одврните два завртња и копче за закључавање који причвршћују украсну облогу инструмент табле и уклоните стакло.
3. Одврните четири завртња који причвршћују инструмент таблу и померите инструмент таблу мало напред од предње плоче.
4. Уклоните вишепински конектор са задње стране.
Пажња! Црвени конектор за графички екран има браву која се прво мора отпустити.
5. Искључите кабл погона брзиномера померањем великог прстена за закључавање који причвршћује кабл брзиномера за инструмент таблу удесно.
6. Уклоните инструмент таблу са инструмент табле.
7. Уклоните централну конзолу.
8. Уклоните радио пријемник.
9. Скините волан, прекидач показивача правца на стубу волана и прекидач за прање ветробранског стакла.

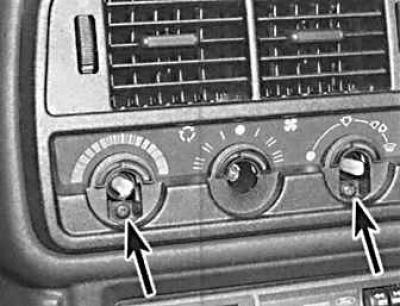

10. Уклоните три окретна дугмета (означена стрелицама) контролне јединице грејача једноставним повлачењем према себи како бисте добили приступ два завртња који причвршћују оквир контролне јединице грејача.

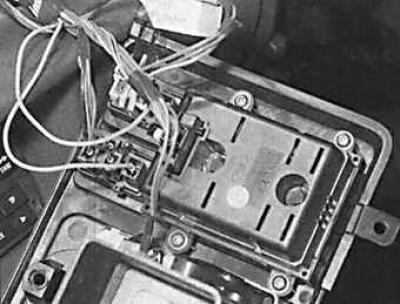

11. Одврните 4 завртња који причвршћују облогу контролне јединице, лагано повуците оквир и одвојите конекторе. Потпуно уклоните поклопац контролне јединице.
12. Одврните два завртња који причвршћују поклопац контролне јединице. Уклоните контролну јединицу грејача и одвојите вишепински конектор.
13. Притисните држач на дну контролног дугмета и уклоните дугме за прекидач светла.
14. Уклоните прекидач за светло (означен стрелицом) са панела и одспојите конектор.

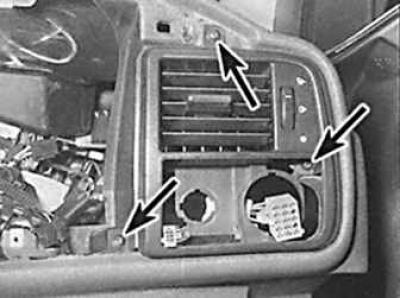

15. Одврните три завртња (означено стрелицама) и уклоните десну вентилациону плочу са инструмент табле.

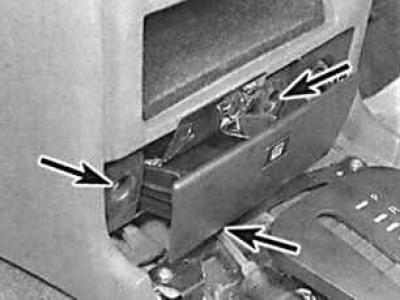

16. Уклоните пепељару, одврните три завртња (означена стрелицама) која је причвршћују и уклоните тело пепељаре, одвојите позадинско осветљење.

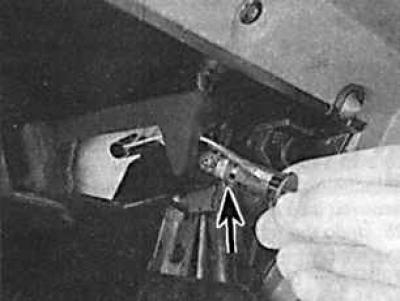

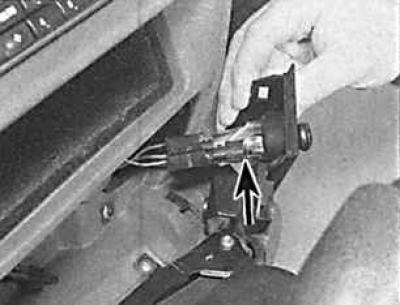

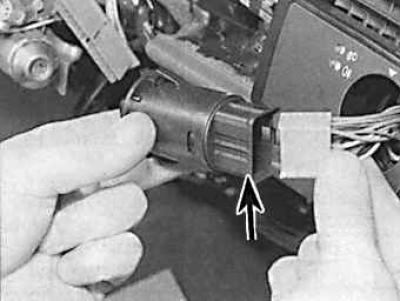

17. Одврните завртањ и, након одвајања конектора, уклоните упаљач за цигарете (означен стрелицом) са инструмент табле.
18. Уклоните леву и десну доњу плочу испод инструмент табле.

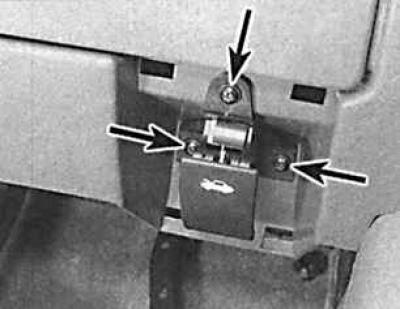

19. Одврните три завртња (означено стрелицама на слици лево) и уклоните ручку (означена стрелицом на слици десно) за отварање хаубе.

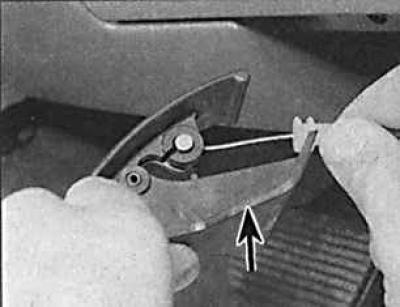

20. Уклоните стезаљку за причвршћивање кабла и одвојите ручку од кабла.

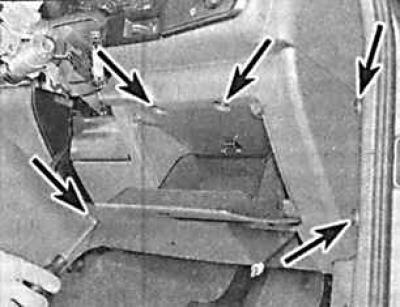

21. Одврните пет монтажних вијака (означено стрелицама) на доњој десној инструмент табли и уклоните је.
22. Отворите претинац за рукавице.

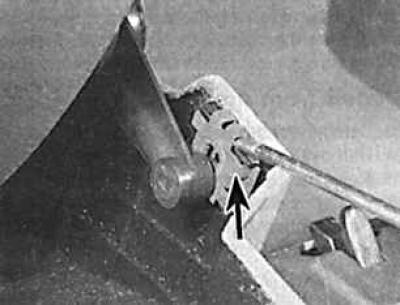

23. Користите одвијач да уклоните стезаљку (означено стрелицом) и одвојите држач шарке.

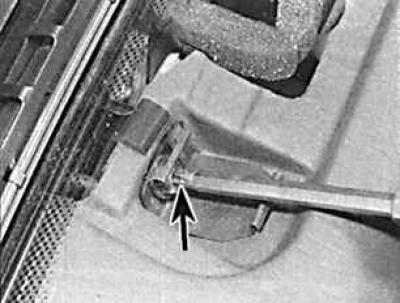

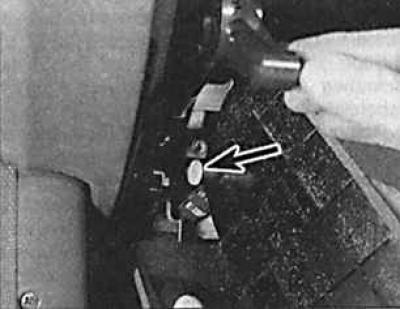

24. Уклоните претинац за рукавице са инструмент табле, обратите пажњу на пластичне чауре (означене стрелицом) на тачкама ротације.
25. Уклоните лампу позадинског осветљења (означена стрелицом), одспојите конектор и уклоните га.
26. Одврните три завртња који причвршћују доњи панел (означен стрелицом) на страни сувозача и уклоните га.

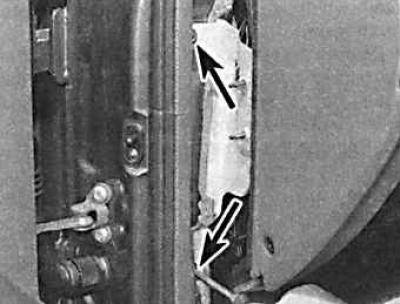

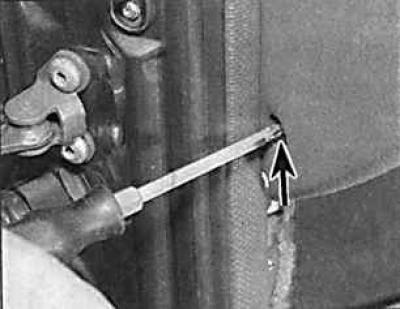

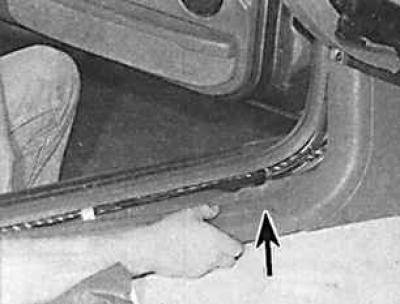

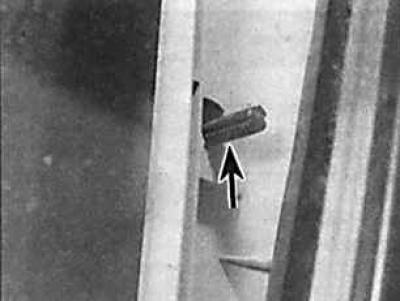

27. Закачите горњи крај украсне плоче левог стуба док се копче не ослободе (означено стрелицом). Подигните плочу да ослободите доњу куку са носача и уклоните плочу. Поновите исту операцију за десни панел.

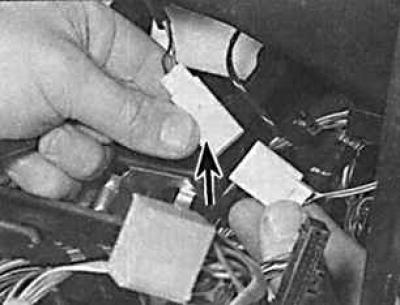

28. Одвојите конектор (означен стрелицом) ЛЕД за упозорење у нужди кроз отвор за инструмент таблу.
29. Пажљиво притисните вентилациони панел (означен стрелицом) ветробранског стакла са врха инструмент табле да бисте приступили завртњима за причвршћивање горње инструмент табле.
 |  |
30. Одврните завртње (означено стрелицама) који причвршћују инструмент таблу (на левој страни – вијак за монтажу леве плоче, са десне стране – вијак за монтажу горње плоче).
31. Одврните матице (означене стрелицама) које причвршћују инструмент таблу и делимично је уклоните.

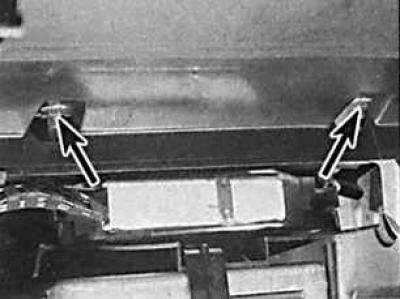

32. Померите инструмент таблу да бисте приступили два завртња (означена стрелицама) који причвршћују ослањање.

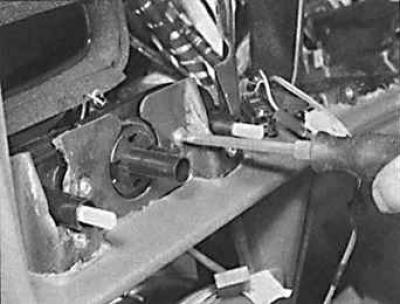

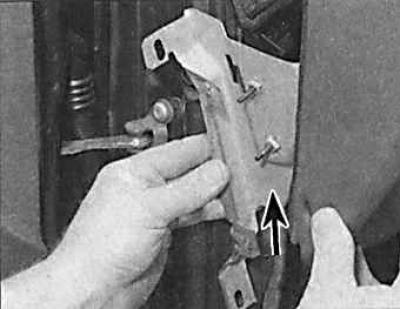

33. Одврните два завртња потпорног држача (означено стрелицом) на левој страни инструмент табле и уклоните држач.
34. Проверите да ли су све копче и завртњи који причвршћују инструмент таблу уклоњени и уклоните инструмент таблу.
35. Инсталација се врши обрнутим редоследом од уклањања.
