Снятие и установка генератора

            0

Отсоедините провод массы (-) от аккумуляторной батареи.

Внимание! В результате стираются данные в электронных запоминающих устройствах, например, в устройстве запоминания неисправностей двигателя или код радиоприемника. Необходимо внимательно прочесть раздел "Снятие и установка аккумуляторной батареи", прежде чем ее отсоединять.

Снятие в автомобилях с карбюраторным двигателем



Снимите воздушный фильтр, см. п. 5.6.

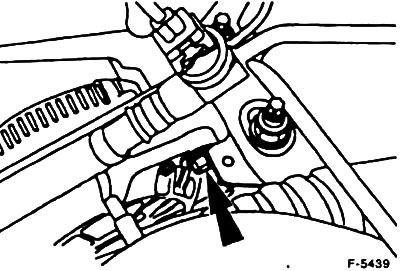

Выкрутите болт держателя проводов на отводе всасывающей трубы и снимите провода с генератора.



Выкрутите верхний болт крепления генератора.

Обозначьте краской положение правого переднего колеса относительно ступицы. В результате этого отбалансированное колесо можно будет смонтировать в то же положение. Ослабьте гайки колеса на стоящем на земле автомобиле. Установите автомобиль спереди на подставки и снимите правое переднее колесо.

Снимите внутреннее крыло автомобиля, см. п. 17.3.

Снимите покрытие ременного шкива и ослабьте клиновой ребристый ремень, снимите только с шестерни ремня генератора, см. п. 1.19.

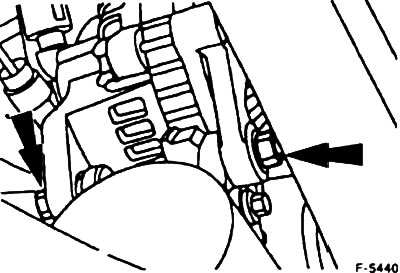

Снимите головку поперечной рулевой тяги, см. п. 13.3.



Выкрутите нижний болт крепления и выньте генератор через нишу колеса.


Установка



Установите генератор, привинтите нижний болт крепления, не затягивая.

Опустите автомобиль на землю.

Затяните верхний болт крепления генератора с моментом 50 Нм.

Приподнимите автомобиль.

Затяните нижний болт крепления с моментом 50 Нм

Смонтируйте клиновой ремень и покрытие ременного шкива, см. п. 1.19.

Смонтируйте головку поперечной рулевой тяги, см. п. 13.3.

Смонтируйте внутреннее крыло автомобиля, см. п. 17.3.

Установите правое переднее колесо так, чтобы совпали нанесенные при демонтаже маркировки. Предварительно смажьте поверхность седла обода на ступице колеса подшипниковой смазкой. Прикрутите колесо. Опустите автомобиль на землю и затяните колесные гайки крест-накрест с моментом 100 Нм.

Подсоедините электрические провода к генератору и прикрутите держатель проводов к отводу всасывающей трубы.

Смонтируйте воздушный фильтр, см. п. 5.6.

Подключите провод ’’массы" батареи (-).

Установите на часах текущее время.

Задайте противоугонный код радиоприемника.

Снятие генератора в автомобилях с турбодизелем



Установите автомобиль на подставки.

Снимите нижнее покрытие двигателя, см. п. 2.4.

Снимите клиновой ремень генератора, см. п. 1.19.

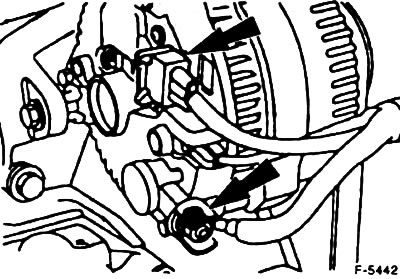

Снимите охладитель наддувочного воздуха, см. п. 1.9.

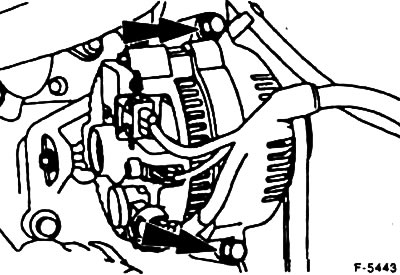

Отсоедините многоконтактный разъем от генератора, отвинтите толстый провод.




Отвинтите и выньте генератор.

Установка



Установите генератор и прикрутите с моментом 50 Нм.

Наденьте на генератор многоконтактный разъем, прикрутите толстый провод.

Установите автомобиль на подставки.

Смонтируйте клиновой ремень и натяните, см. п. 1.19.

Смонтируйте нижнее покрытие двигателя.

Опустите автомобиль на землю.

Подключите провод "массы" батареи (-).

Установите на часах текущее время.

Задайте противоугонный код радиоприемника.
