Снятие и установка педали тормоза

            0

Педаль тормоза снимают для ее замены при появлении скрипа, заедания или увеличенном люфте, а также при повреждении возвратной пружины. Помимо этого педаль тормоза в сборе с педалью управления дроссельной заслонкой необходимо снимать для получения доступа к фильтру очистки поступающего в салон воздуха при замене фильтра.

Вам потребуются: торцовая головка «на 13», пассатижи с тонкими губками, отвертка с тонким лезвием.

ПРИМЕЧАНИЕ: Для наглядности работа показана при снятых панели приборов и кронштейне рулевой колонки.

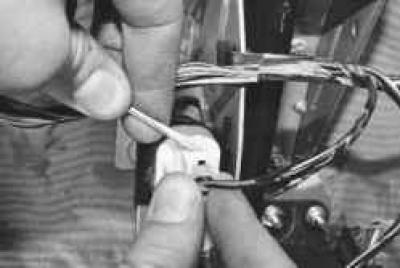

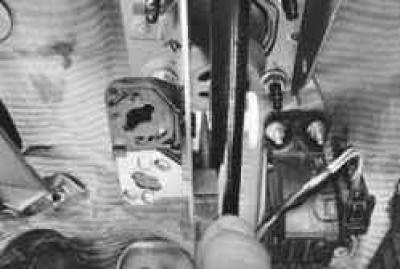

1. Отжав отверткой фиксатор колодки жгута проводов выключателя системы управления скоростью (круиз-контроль)…



2. …отсоедините колодку от переключателя.

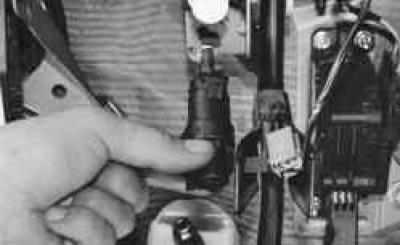

3. Поверните переключатель по часовой стрелке и снимите его с кронштейна педалей.




4. Аналогично снимите выключатель стоп-сигнала, повернув его против часовой стрелки.

ПРИМЕЧАНИЕ: Если педаль тормоза снимают для замены, придется переставлять выключатели круиз-контроля и стоп-сигнала на новую педаль. Для удобства работы лучше снять их непосредственно на автомобиле.

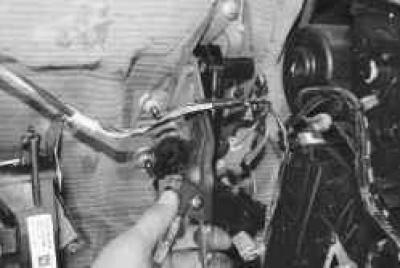

5. Отсоедините от кронштейна педалей держатель жгута проводов и отведите жгут в сторону.

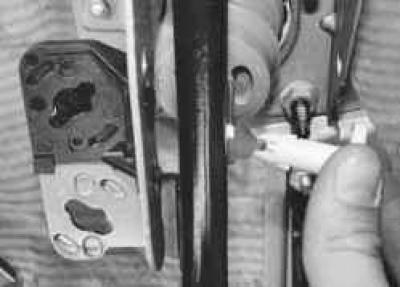

6. Сожмите пассатижами два фиксатора пальца вилки толкателя вакуумного усилителя тормоза…

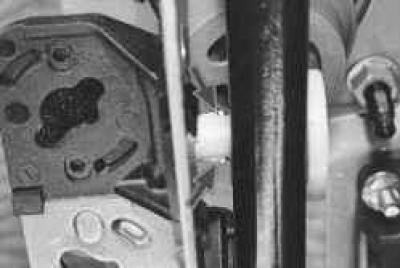

ПРИМЕЧАНИЕ: Так выглядят фиксаторы пальца вилки толкателя вакуумного усилителя тормоза.




7. …и извлеките палец из отверстий вилки и педали.

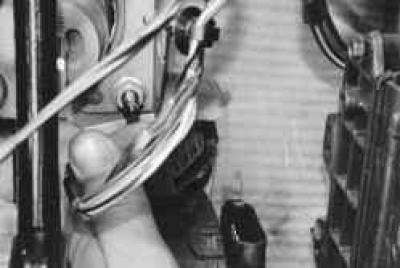

8. Сожмите фиксаторы колодки жгута проводов педали управления дроссельной заслонкой…



9. …и отсоедините колодку от педали.

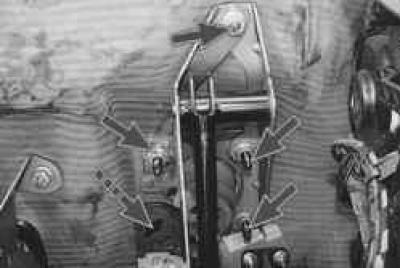

10. Отверните пять гаек…



11. …выверните один болт крепления кронштейна педалей к щиту передка…

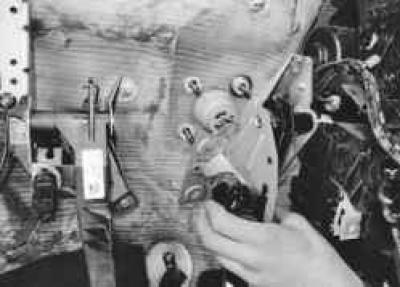

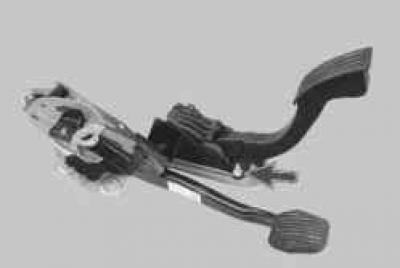

12. …и снимите педальный узел.

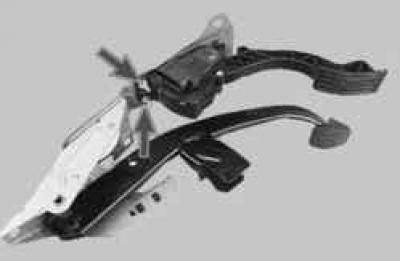

13. При необходимости замены педали тормоза отверните две гайки крепления к кронштейну педали управления дроссельной заслонкой вверху…



14. …одну гайку внизу, снимите педаль и переставьте ее на кронштейн новой педали тормоза.

15. Установите детали в порядке, обратном снятию.
