Переднее уплотнение коленчатого вала - снятие и установка

            0

Специальный инструмент


Съемник масляного уплотнения 303-293 (21-143)
Инструмент для установки масляного уплотнения коленчатого вала 303-395 (21-171)
Инструмент для установки масляного уплотнения коленчатого вала 303-684 (21-243)

Снятие


1. Снимите ремень газораспределительного механизма. За дополнительной информацией обратитесь к главе Ремень газораспределительного механизма имеющейся в этом разделе.

2.

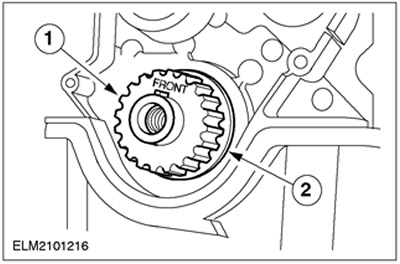

ПРИМЕЧАНИЕ: Маркировка FRONT (ПЕРЕД) и положение упорной шайбы шкива ремня газораспределительного механизма.


Снимите шкив с коленчатый вала.
  • 1.Снимите ступицу шкива коленчатый вала.
  • 2.Снимите шпонку и упорную шайбу ремня газораспределительного механизма.

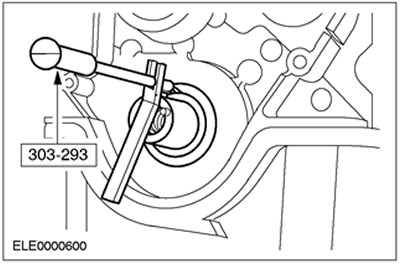

3. Снимите переднее масляное уплотнение коленчатый вала.




Установка


1.

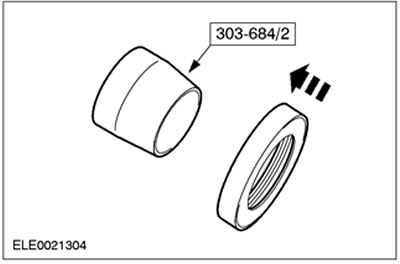

ПРИМЕЧАНИЕ: Правильная посадка уплотнительного выступа уплотнения на установочной втулке.


Надвиньте переднее масляное уплотнение коленчатого вала на специальный инструмент, приблизительно до середины.

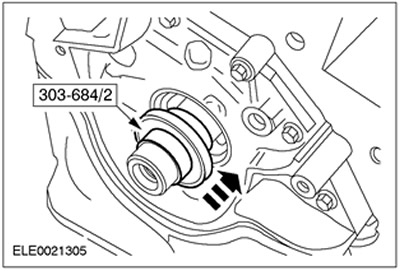

2. Надвиньте специальный инструмент на коленчатый вал до тех пор, пока он не дойдет до упора.

3. Рукой переместите переднее масляное уплотнение коленчатого вала по специальному инструменту и далее на коленчатый вал таким образом, чтобы уплотнение уперлось в держатель масляного уплотнения.



4. Отсоедините специальный инструмент.


5.
ПРИМЕЧАНИЕ: Используйте болт гасителя вибраций (демпфера) коленчатого вала.


Установите переднее масляное уплотнение коленчатого вала на свое место, используя специальный инструмент.



6.

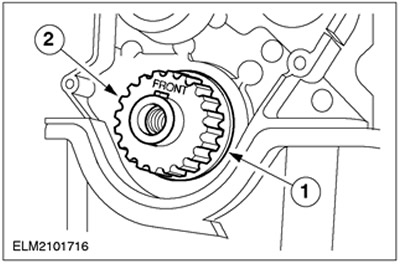

ПРИМЕЧАНИЕ: Маркировка FRONT (ПЕРЕД) и положение упорной шайбы шкива ремня газораспределительного механизма.


Установите ступицу шкива коленчатого вала.
  • 1.Установите шпонку и упорную шайбе ремня газораспределительного механизма.
  • 2.Установите шкив на коленчатый вал.



7. Наденьте ремень газораспределительного механизма. За дополнительной информацией обратитесь к главе Ремень газораспределительного механизма имеющейся в этом разделе.
