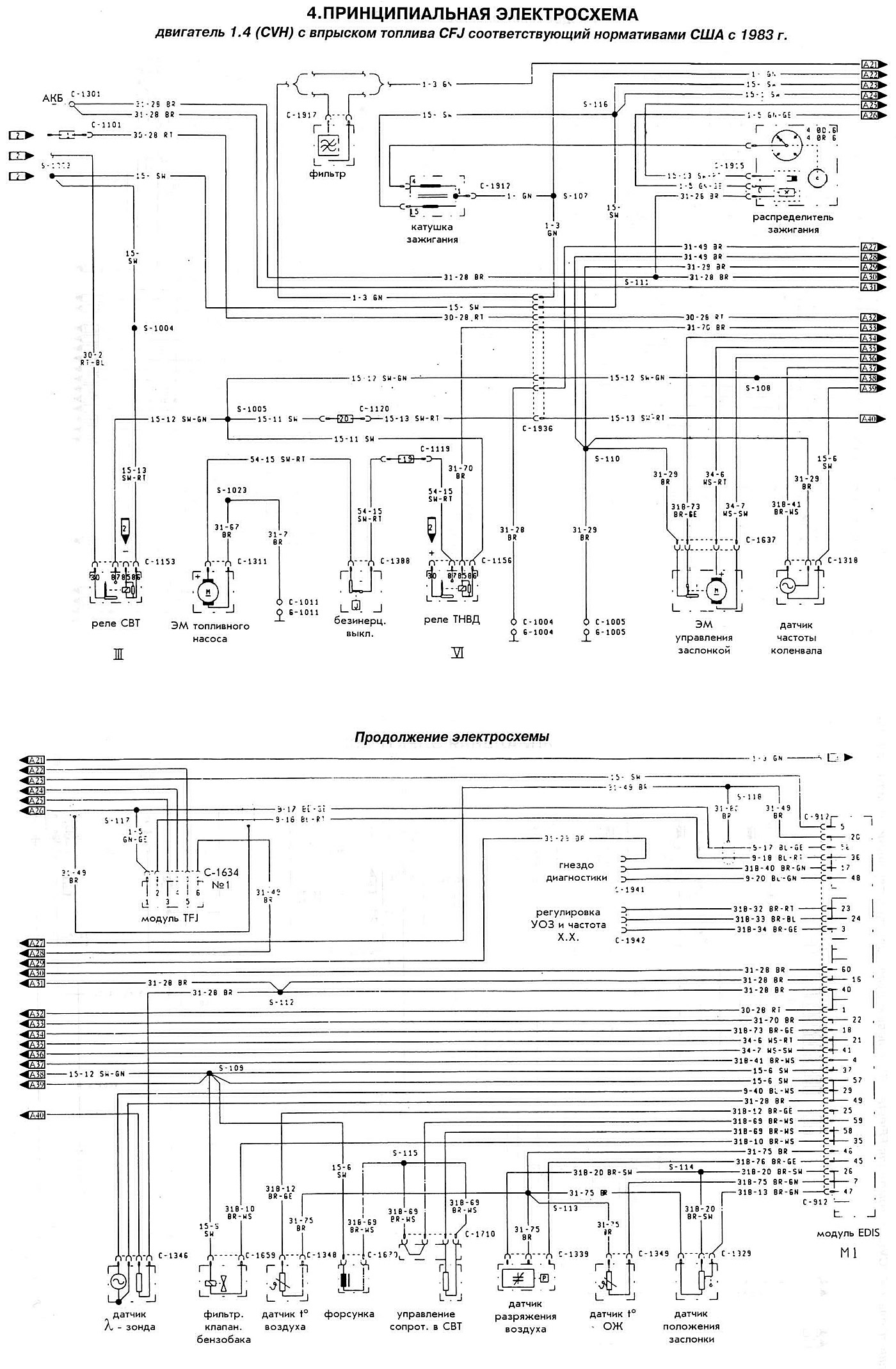

Принципна схема
Двигател 1.4 (CVH) с впръскване на гориво CFJ, отговарящ на стандартите на САЩ от 1983 г.
[Оригиналната версия може да бъде намерена на уебсайта: FordBook]
Принципна схема на двигател 1.4 (CVH) (Fiesta 2)
Двигател 1.4 (CVH) с впръскване на гориво CFJ, отговарящ на стандартите на САЩ от 1983 г.
[Оригиналната версия може да бъде намерена на уебсайта: FordBook]
Тази статия е достъпна на руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
Преглед на статията: Афанасий Кошелев
