Принципна схема на двигател 1.6 (CVH) (Fiesta 2)

            0

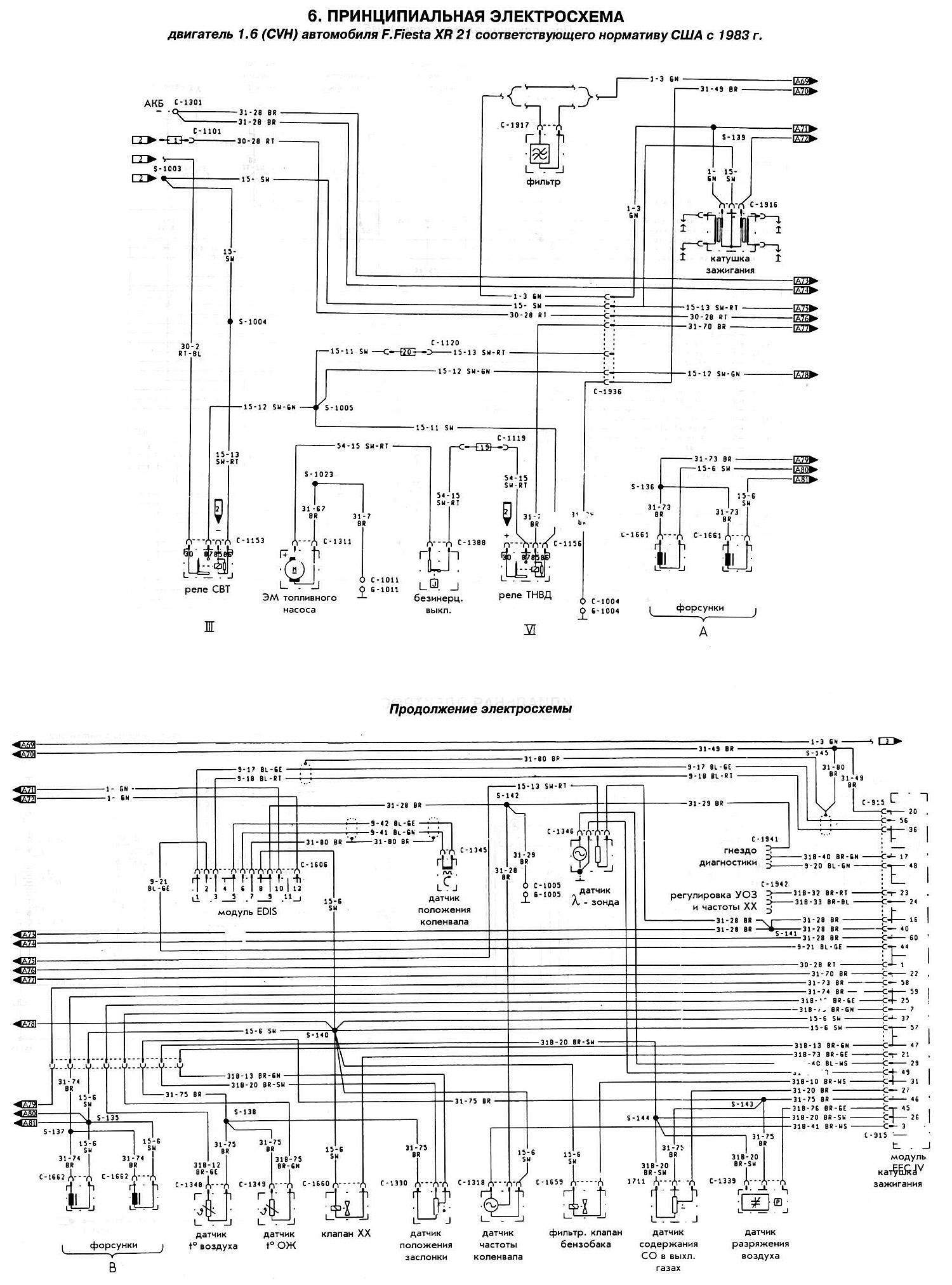

Принципна схема


Двигател 1.6 (CVH) на F.Fiesta XR 21, отговарящ на стандартите на САЩ от 1983 г.



(За повече информация, моля, посетете уебсайта: «FORDBOOK.ru»)

Тази статия е достъпна на руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
