Схема на свързване на двигателя 1.4 Fiesta XR2i
Главна
Фиеста
Fiesta 2
Електрическо оборудване
Схеми на свързване
Схема на свързване на двигателя 1.4 Fiesta XR2i
0

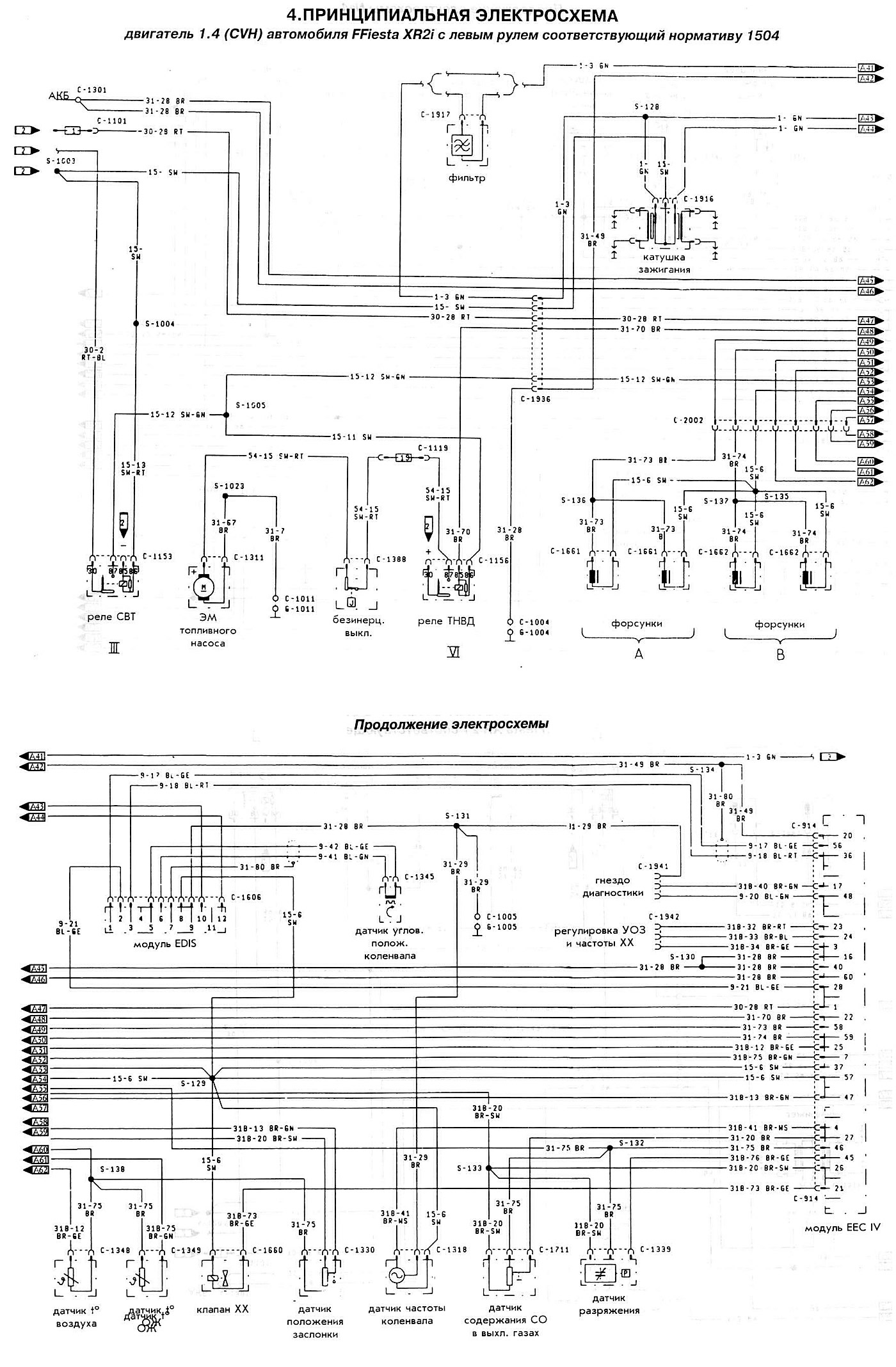

Основна електрическа схема
Двигател 1.4 (CVH) автомобил Fiesta XR2i ляв волан в съответствие с правило 1504
Отваряне в нов прозорец
