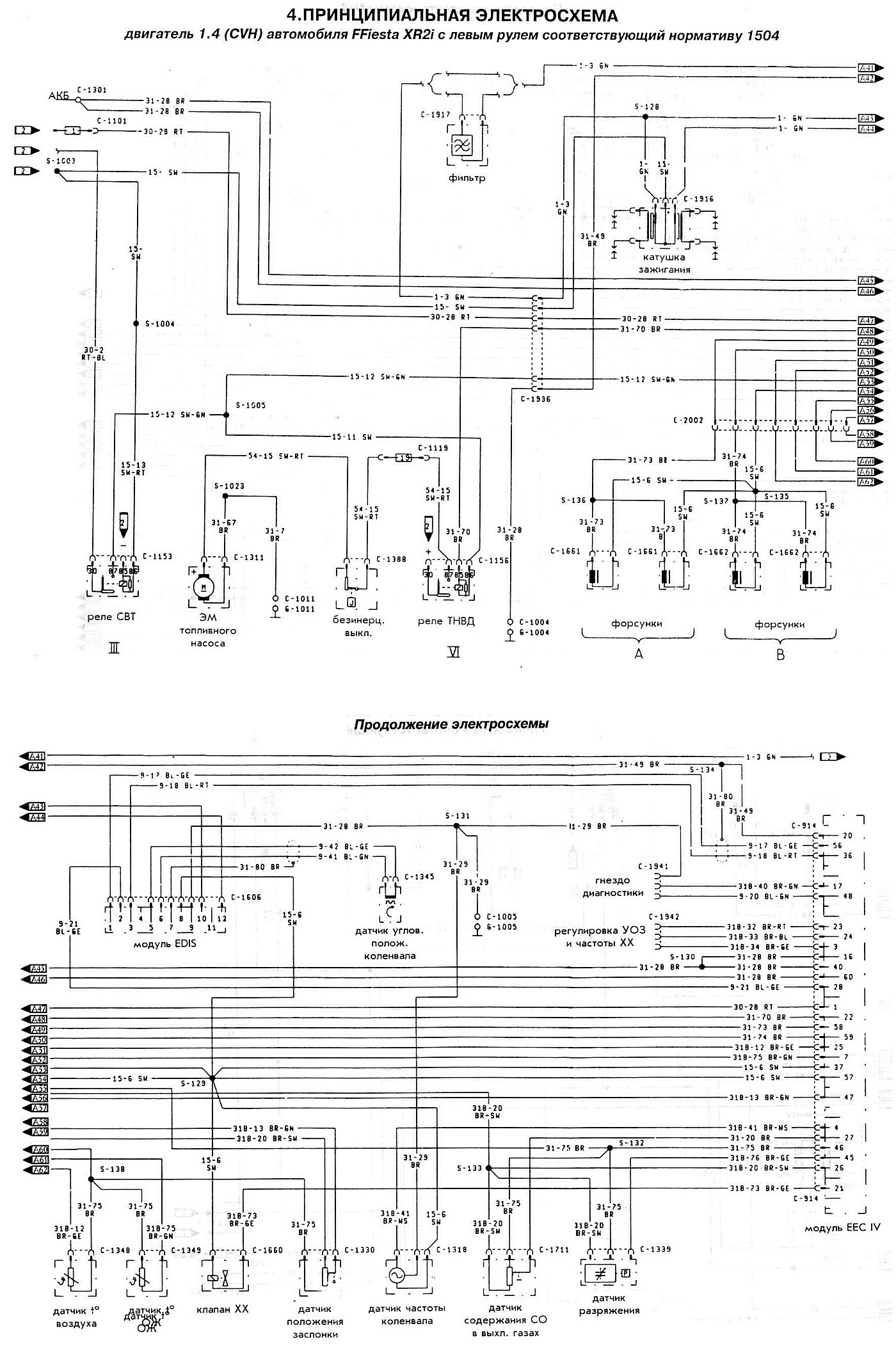

Прынцыповая электрасхема
Рухавік 1.4 (CVH) аўтамабіля Fiesta XR2i з левым рулём які адпавядае нарматыву 1504
Для дэталяў звярніцеся да вэб-рэсурсу (FordBook.ru)
Прынцыповая электрасхема рухавік 1.4 Fiesta XR2i (Фіеста 2)
Рухавік 1.4 (CVH) аўтамабіля Fiesta XR2i з левым рулём які адпавядае нарматыву 1504
Для дэталяў звярніцеся да вэб-рэсурсу (FordBook.ru)
Гэты артыкул даступны на рускай, англійскай, балгарскай, украінскай, сербскай, харвацкай, румынскай, польскай, славацкай, венгерскай
Праверка артыкула: Кошалеў Апанас
