Schemat obwodu
Silnik 1.4 (CVH) Zgodny z Fiesta XR2i LHD 1504

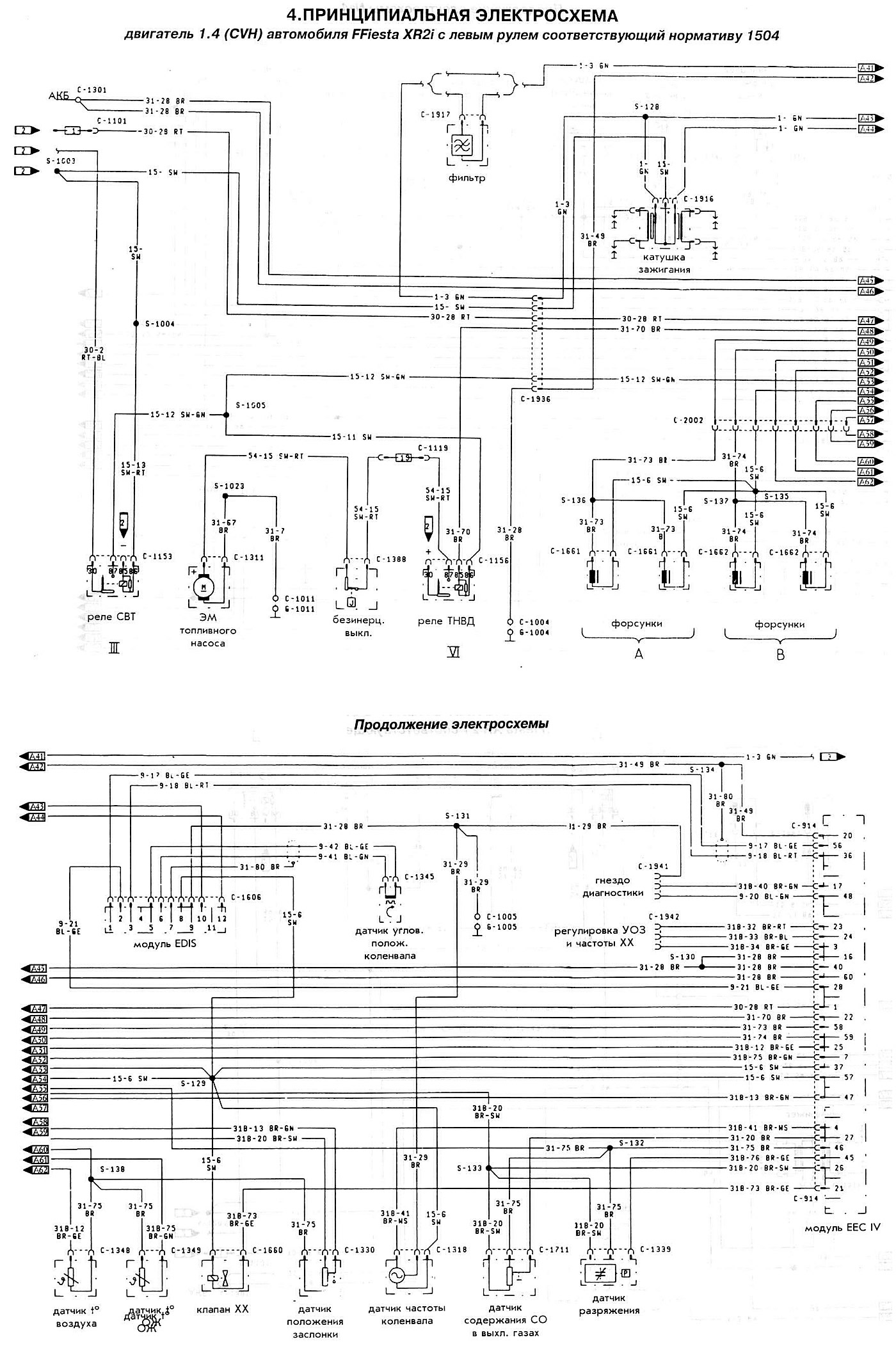

Schemat ideowy silnika 1.4 Fiesta XR2i
Ten artykuł jest dostępny na rosyjski, angielski, bułgarski, białoruski, ukraiński, serbski, chorwacki, rumuński, słowacki, węgierski
