Schemat ideowy
Silnik 1.4 (CVH) z wtryskiem paliwa CFJ spełniający normy amerykańskie od 1983 roku.

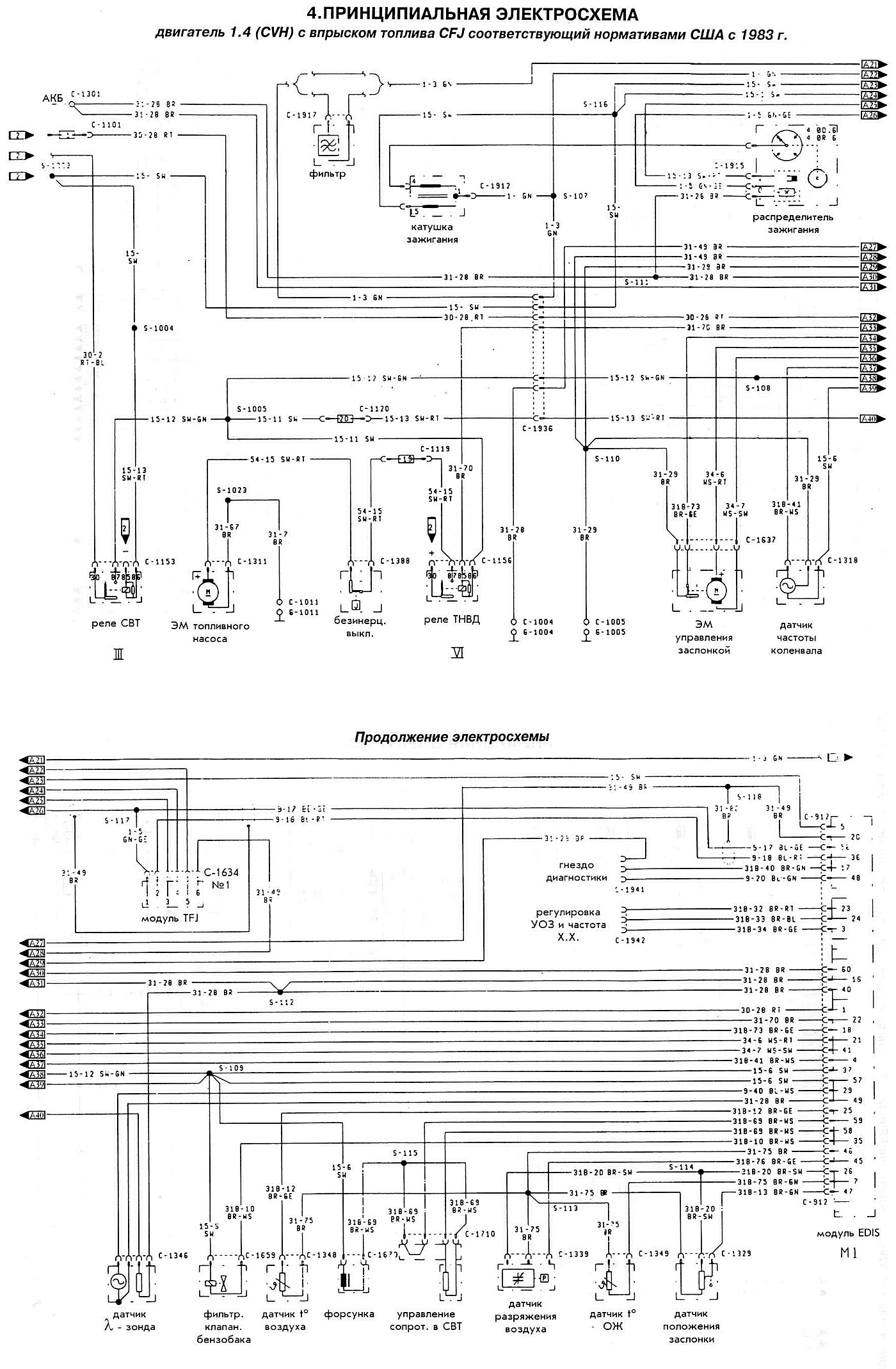

Schemat ideowy silnika 1.4 (CVH) (Fiesta 2)
Silnik 1.4 (CVH) z wtryskiem paliwa CFJ spełniający normy amerykańskie od 1983 roku.
