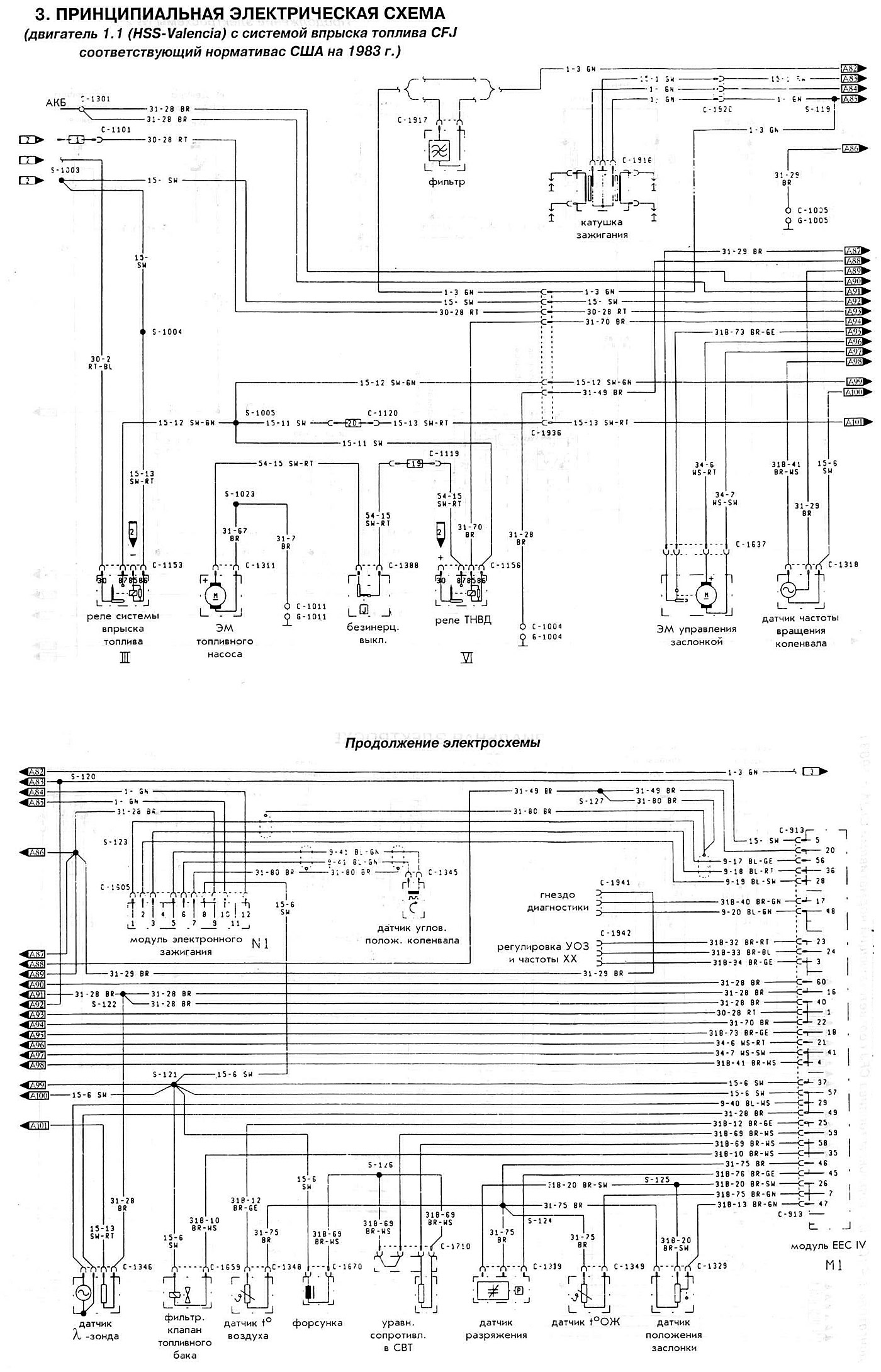

Електрическа схема
(1.1 двигател (HSS-Valencia) със система за впръскване на гориво CFJ, отговаряща на стандартите на САЩ за 1983 г.)
Схема на електрическата верига на двигателя 1.1 (HSS-Valencia) (Fiesta 2)
(1.1 двигател (HSS-Valencia) със система за впръскване на гориво CFJ, отговаряща на стандартите на САЩ за 1983 г.)
Тази статия е достъпна на руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
Преглед на статията: Афанасий Кошелев
