Kružni dijagram
(motor 1.1 (HSS-Valencia) s CFJ sustavom ubrizgavanja goriva iz 1983. u skladu sa američkim standardima.)

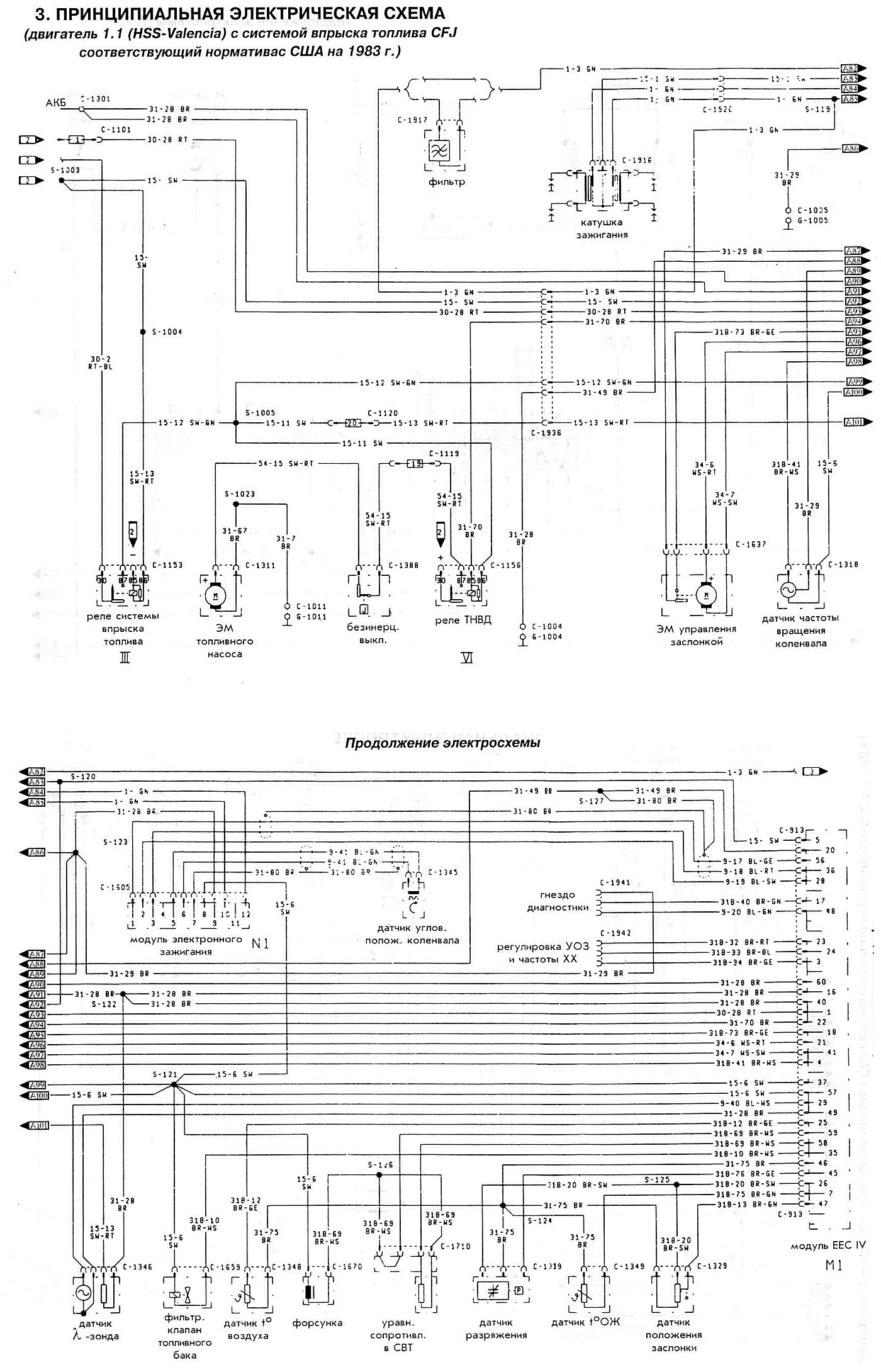

Dijagram strujnog kruga motora 1.1 (HSS-Valencia)
(motor 1.1 (HSS-Valencia) s CFJ sustavom ubrizgavanja goriva iz 1983. u skladu sa američkim standardima.)
