Schema circuitului
Motorul 1.6 (CVH) US F.Fiesta XR 21 din 1983

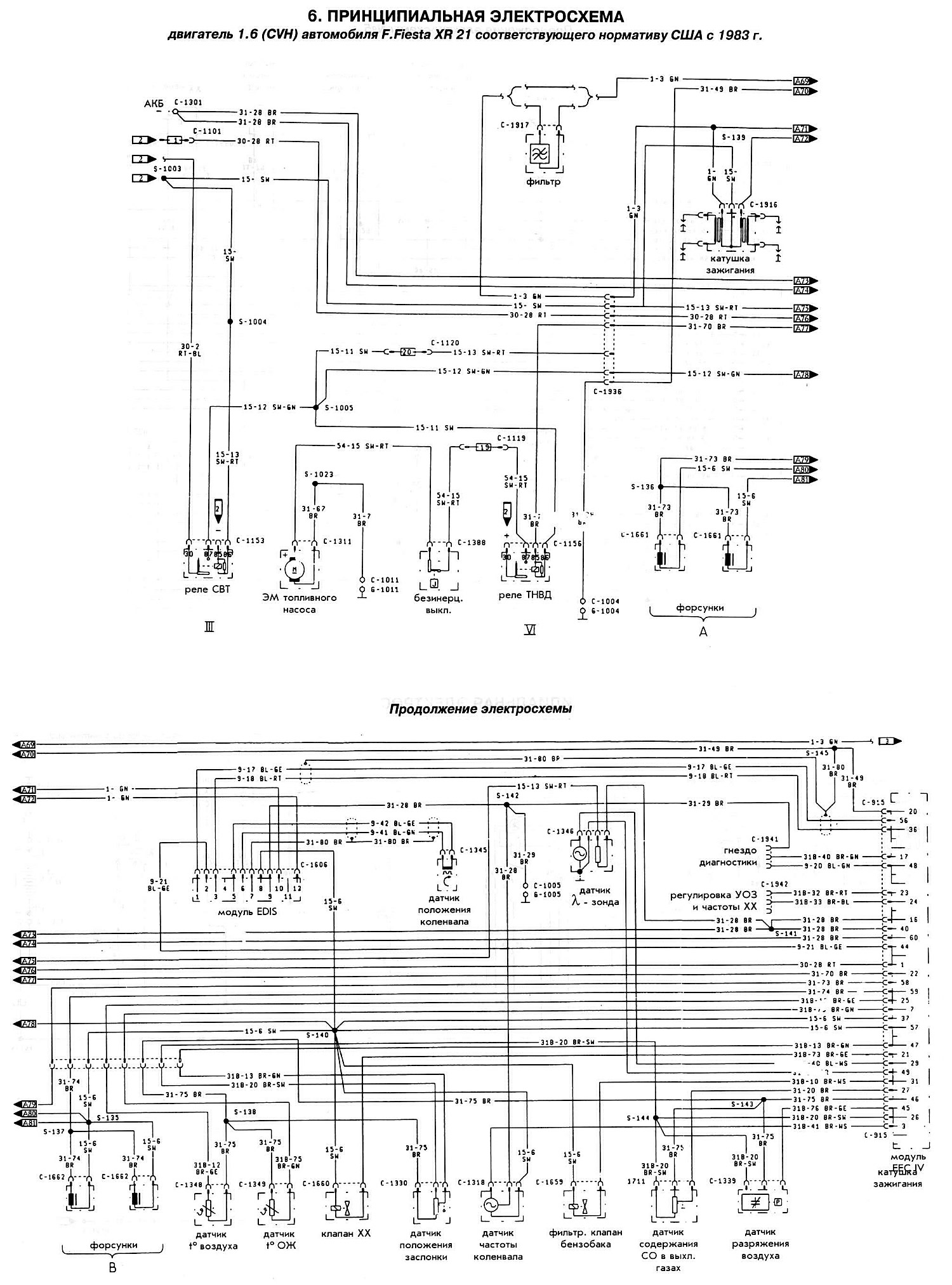

Diagrama schematică a motorului 1.6 (CVH)
Acest articol este disponibil la rusă, engleză, bulgară, belarusă, ucraineană, sârbă, croată, poloneză, slovacă, maghiară
