Външни осветителни устройства

Отстранете заземяващия проводник от батерията.

Фарове. Модели преди 1996г

Отворете и заключете капака в отворено положение. При модели преди 1993 г. развийте 4-те винта, закрепващи решетката на радиатора и я свалете. При моделите XR3i развийте 4-те винта и повдигнете решетката на радиатора от двата гнезда. Свалете предния мигач.

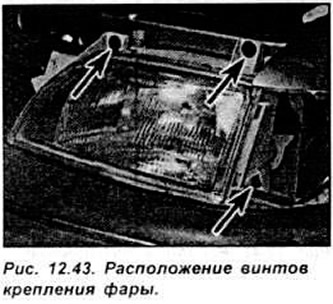

В задната част на фара изключете електрическите конектори от крушките за дълги и къси светлини и крушката за странични светлини. Развийте първо долния монтажен винт на фара, след това двата горни винта (вижте Фиг. 12.43).

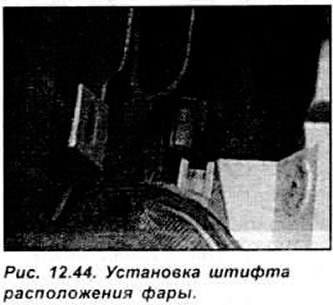

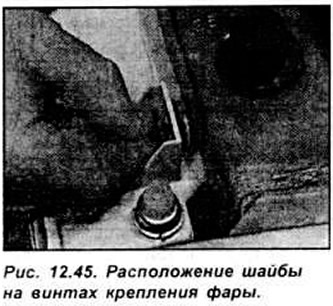

Свалете фара от предната част на автомобила. Монтажът се извършва в ред, обратен на демонтаж. Когато монтирате отново фара, проверете дали щифтът за местоположение е поставен в жлеба и обърнете внимание на местоположението на шайбите на монтажните винтове. Подравнете фара с мигача, така че горните и долните дистанционни ребра да докосват мигача. Уверете се, че разстоянието между фара и мигача е успоредно. В това положение затегнете двата горни монтажни винта. Отстранете мигача, след това затегнете долния монтажен болт и поставете отново мигача. Ако е необходимо, регулирайте лъча на фаровете (вижте Фиг. 12.44, 12.45).

Модели от 1996г

Свалете решетката на радиатора и предната броня.

Развийте 3-те винта, закрепващи фара към тялото.

Изключете електрическите конектори от задната част на фара и извадете фара от автомобила.

Монтажът се извършва в ред, обратен на демонтаж.

Преден пътепоказател. Модели преди 1996 с изключение на XR3i

Разкачете задържащата пружина от задната част на мигача.

Преместете мигача напред и го извадете от автомобила.

Завъртете фасунгата на крушката и я извадете от задната страна на мигача.

Свалете мигача от автомобила.

Монтажът се извършва в ред, обратен на демонтаж.

XR3i модели

Поставете малка тънка отвертка между горния ръб на мигача и бронята и освободете монтажната скоба.


Отстранете комплекта мигачи от бронята.

Завъртете фасунгата на крушката и я извадете от задната страна на пътепоказателя.

Монтажът се извършва в ред, обратен на демонтаж.

Модели от 1996г

При модели от 1996 г. насам, пътепоказателят е неразделна част от фара.

Предна габаритна светлина на моделите XR3i

Отстранете задържащата пружина от задната част на светлината за паркиране.

Преместете светлината за паркиране напред.

Завъртете фасунгата на крушката и я извадете от задната страна на светлината за паркиране.

Отстранете светлината за паркиране от автомобила.

Монтажът се извършва в ред, обратен на демонтаж.

Преден фар за мъгла при моделите XR3i

Поставете малка тънка отвертка между горния ръб на мигача и бронята и свалете монтажната скоба.

Свалете мигача от бронята.

Завъртете фасунгата на крушката и я извадете от задната страна на мигача.

Преместете задържащата пружинна скоба на мигача, освободете предния фар за мъгла и го дръпнете напред.

Извадете крушката от предния фар за мъгла.

Монтажът се извършва в ред, обратен на демонтаж.

Страничен мигач

Отворете и заключете капака в отворено положение. Изключете електрическия конектор за страничния мигач на преградата на двигателното отделение и завържете тънък, дълъг кабел към конектора. Този кабел ще е необходим за повторно затягане на проводниците на страничните мигачи по време на монтажа.

Завъртете страничния мигач по посока на часовниковата стрелка и го извадете от предния калник.

Монтажът се извършва в ред, обратен на демонтаж.

Светлини за заден ход

Извадете държача на електрическата крушка от багажното отделение.

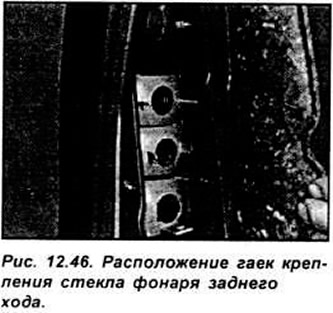

Развийте гайките и отстранете стъклото на фара за заден ход от задната част на автомобила (вижте фиг. 12.46).



Ако е необходимо, сменете уплътнението на стъклото на фаровете за заден ход.

Монтажът се извършва в ред, обратен на демонтаж.

Светлина на регистрационния номер

С помощта на лост извадете светлината на регистрационния номер от задната броня и изключете електрическия конектор.

Монтажът се извършва в ред, обратен на демонтаж.

Заден фар за мъгла. Модели преди 1993г

Отворете задната врата, развийте 10-те монтажни винта и отстранете вътрешната облицовка в задната част на автомобила. Изключете електрическия конектор, след това развийте контрагайката и извадете светлината за заден ход. Монтажът се извършва в ред, обратен на демонтаж.
