Телематика - описание и принцип действия

            0

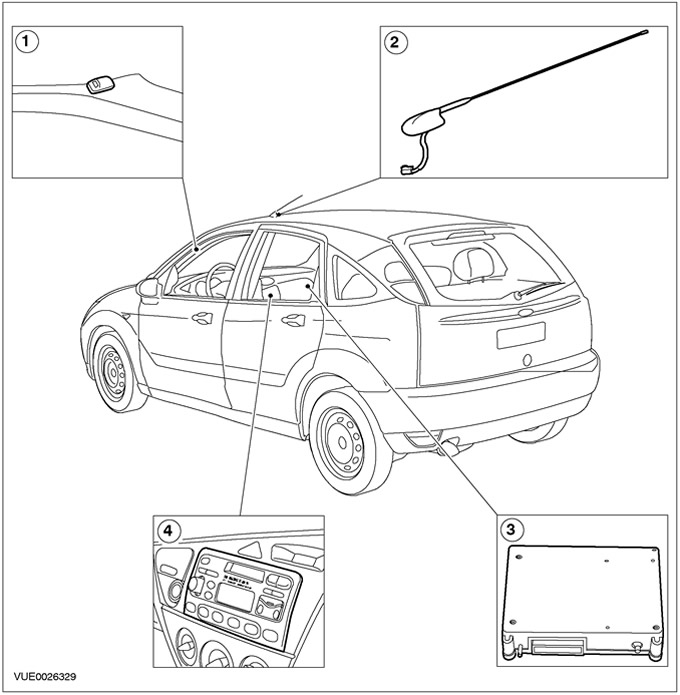

Поз.№ Запасной ЧастиНаименование
1-Микрофон
2-Антенна
3-Модуль управления телематической системой
4-Аудиоблок, совместимый с телематической системой

Характеристики телематической системы


Телематическая система позволяет пользователю выбрать следующие функции:
  • Экстренные вызовы
  • Служба экстренной дорожной помощи
  • Местоположение автомобиля с использованием системы GPS
  • Голосовая связь
  • Информация о маршруте
  • Дорожная информация
  • Заказ услуг (бронирование гостиниц, театральные билеты, ремонтные мастерские, аренда автомобилей, парковка автомобилей, билеты на самолеты, резервирование ресторанов, пробные поездки на новых автомобилях Ford, услуги флористов и железнодорожные билеты).

За дополнительной информацией обратитесь к "Руководству по эксплуатации".

Аудиоблок, совместимый с телематической системой, доступен в двух вариантах:
  • 5000 радио/проигрыватель для кассет с системой радиоинформации (RDS)
  • 6000 радио/проигрыватель для компакт-дисков(CD) с RDS

Микрофон


Микрофон расположен на панели отделки стойки А со стороны водителя. Микрофон удерживается на панели отделки посредством зажима, который требуется установить в правильное положение.


Антенна


Антенна также состоит из антенн AM/FM, GPS и глобальной системы мобильной связи (GSM). Антенны GPS и GSM соединяются с модулем управления телематической системы посредством сверхтонких проводов, которые можно заменять по отдельности.

Модуль управления телематической системы


Модуль управления телематической системы расположен за отделением для перчаток и закреплен двумя винтами, которые также поддерживают запорную пластину отделения для перчаток.

Модуль управления телематической системы состоит из следующих элементов:
  • Карточка модуля идентификации абонента (SIM)
  • Модуль GSM
  • Приемник GPS
  • Телематический процессор

Принцип действия


Антенна глобальной системы определения местонахождения (GPS)

ПРИМЕЧАНИЕ: При отсоединении аккумулятора автомобиля информация спутников системы GPS, сохраненная в памяти модуля управления телематической системы, будет потеряна. Модулю управления телематической системы необходимо перезапомнить эту информацию до того, как он сможет точно определять местонахождение автомобиля. Эту операцию можно выполнить, оставив аудиоблок включенным не менее чем на 20 минут.


ПРИМЕЧАНИЕ: При входе в Режим самодиагностики не допускается нажимать на кнопку 2 аудиоблока, поскольку это приведет к подключению системы к оператору экстренной службы.


Для определения точного местонахождения автомобиля антенна GPS должна быть способна принимать информацию по меньшей мере от трех спутников GPS. Если антенна GPS принимает более чем три сигнала спутников GPS, только три наиболее мощных сигнала будут использованы для расчета местонахождения автомобиля.

Если антенна GPS принимает сигналы только одного или двух спутников GPS, она не способна точно определить местонахождение автомобиля. Если это происходит, удостоверьтесь в том, что автомобиль находится за пределами мастерской и в непосредственной близости отсутствуют большие здания/сооружения или металлические предметы.

Вы можете просмотреть текущее количество принимаемых спутников GPS, войдя в Режим самодиагностики. Количество принимаемых спутников GPS отображается при SYS OK.
