PINPOINT-ТЕСТ A: СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ НЕ РАБОТАЕТ/РАБОТАЕТ НЕПРАВИЛЬНО

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ФОНАРЕЙ ЗАДНЕГО ХОДА

1 Ведите положение ON.

2 Выберите передачу заднего хода.

• Фонари заднего хода работают правильно?

Да

Перейдите к A2 .

Нет

За дополнительной информацией обратитесь к Разделу 417-01.

A2: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ МОДУЛЯ ПОМОЩИ ПРИ ПАРКОВКЕ

1 Введите положение OFF.

2 Отсоедините Модуль помощи при парковке - C2100a.

3 Ведите положение ON.

4 Выберите передачу заднего хода.

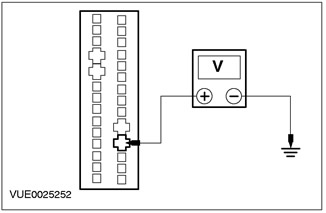

5 Измерьте напряжение между штырем 18 C2100a модуля помощи при парковке электрической цепи (красной) со стороны жгута электропроводки и "массой".

• Напряжение составляет более 10 В?

Да

Автомобили с механической коробкой передач Перейдите к A3

Автомобили с автоматической коробкой передач в блоке с ведущим мостом Перейдите к A4

Нет

ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь между штырем 18 C2100a модуля помощи при парковке электрической цепи (красной) со стороны жгута электропроводки и штырем 11 C862 или C864 переключателя фонарей заднего хода (механическая коробка передач в блоке с ведущим мостом), или штырем 4 C438 датчика диапазона коробки передач (TR) электрической цепи 15S-TA38 (зеленой/синей) (автоматическая коробка передач в блоке с ведущим мостом), со стороны жгута электропроводки. Если электрическая цепь исправна, УСТАНОВИТЕ новый модуль помощи при парковке. ПРОВЕРЬТЕ правильность работы системы.

A3: ПРОВЕРЬТЕ ЦЕПЬ СОЕДИНЕНИЯ С "МАССОЙ" МОДУЛЯ ПОМОЩИ ПРИ ПАРКОВКЕ

1 Введите положение OFF.

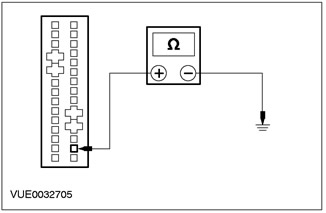

2 Измерьте сопротивление между штырем 16 C2100a модуля помощи при парковке электрической цепи (коричневой) со стороны жгута электропроводки и "массой".

• Сопротивление составляет менее 5 Ом?

Да

Перейдите к A5 .

Нет

ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь между штырем 16 C2100a модуля помощи при парковке электрической цепи (коричневой) со стороны жгута электропроводки и "массой". Если электрическая цепь исправна, УСТАНОВИТЕ новый модуль помощи при парковке. ПРОВЕРЬТЕ правильность работы системы.

A4: ПРОВЕРЬТЕ ЦЕПЬ СОЕДИНЕНИЯ С "МАССОЙ" МОДУЛЯ ПОМОЩИ ПРИ ПАРКОВКЕ

1 Введите положение OFF.

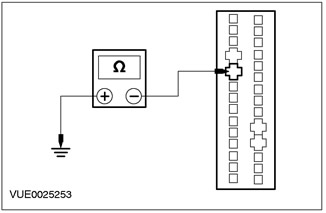

2 Измерьте сопротивление между штырем 10 C2100a модуля помощи при парковке электрической цепи (коричневой) со стороны жгута электропроводки и "массой".

• Сопротивление составляет менее 5 Ом?

Да

Перейдите к A5 .

Нет

ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь между штырем 10 C2100a модуля помощи при парковке электрической цепи (коричневой) со стороны жгута электропроводки и "массой". Если электрическая цепь исправна, УСТАНОВИТЕ новый модуль помощи при парковке. ПРОВЕРЬТЕ правильность работы системы.

A5: ПРОВЕРЬТЕ ЦЕПЬ ДИСПЛЕЯ И ДИНАМИКА СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ (СЕРУЮ) НА РАЗМЫКАНИЕ

1 Введите положение OFF.

2 Отсоедините Дисплей и динамик системы помощи при парковке - C2102.

3 Отсоедините Модуль помощи при парковке - C2100a.

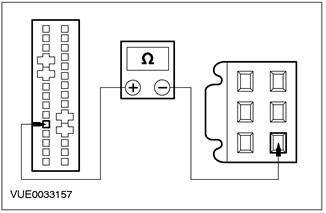

4 Измерьте сопротивление между штырем 15 C2100a модуля помощи при парковке электрической цепи (серой) со стороны жгута электропроводки и штырем 1 C2102 блока дисплея и динамика системы помощи при парковке электрической цепи (серой) со стороны жгута электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

Перейдите к A6 .

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь между штырем 15 C2100a модуля помощи при парковке электрической цепи (серой) со стороны жгута электропроводки и штырем 1 C2102 блока дисплея и динамика системы помощи при парковке электрической цепи (серой) со стороны жгута электропроводки. Если электрическая цепь исправна, УСТАНОВИТЕ новый дисплей и динамик системы помощи при парковке. ПРОВЕРЬТЕ правильность работы системы.

A6: ПРОВЕРЬТЕ ЦЕПЬ ДИСПЛЕЯ И ДИНАМИКА СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ (СИНЮЮ) НА РАЗМЫКАНИЕ

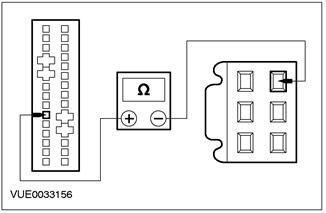

1 Измерьте сопротивление между штырем 1 C2100a модуля помощи при парковке электрической цепи (синей) со стороны жгута электропроводки и штырем 3 C2102 блока дисплея и динамика системы помощи при парковке электрической цепи (синей) со стороны жгута электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

Перейдите к A7 .

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь между штырем 1 C2100a модуля помощи при парковке электрической цепи (синей) со стороны жгута электропроводки и штырем 3 C2102 блока дисплея и динамика системы помощи при парковке электрической цепи (синей) со стороны жгута электропроводки. Если электрическая цепь исправна, УСТАНОВИТЕ новый дисплей и динамик системы помощи при парковке. ПРОВЕРЬТЕ правильность работы системы.

A7: ПРОВЕРЬТЕ ЦЕПЬ ДИСПЛЕЯ И ДИНАМИКА СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ (КОРИЧНЕВУЮ) НА РАЗМЫКАНИЕ

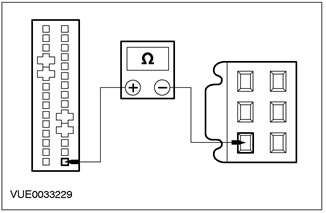

1 Измерьте сопротивление между штырем 16 C2100a модуля помощи при парковке электрической цепи (коричневой) со стороны жгута электропроводки и штырем 2 C2102 блока дисплея и динамика системы помощи при парковке электрической цепи (коричневой) со стороны жгута электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

Перейдите к A8 .

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь между штырем 16 C2100a модуля помощи при парковке электрической цепи (коричневой) со стороны жгута электропроводки и штырем 2 C2102 блока дисплея и динамика системы помощи при парковке электрической цепи (коричневой) со стороны жгута электропроводки. Если электрическая цепь исправна, УСТАНОВИТЕ новый дисплей и динамик системы помощи при парковке. ПРОВЕРЬТЕ правильность работы системы.

A8: ПРОВЕРЬТЕ ЦЕПЬ ДИСПЛЕЯ И ДИНАМИКА СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ (ЗЕЛЕНУЮ) НА РАЗМЫКАНИЕ

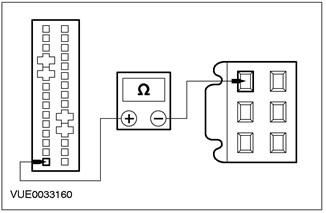

1 Измерьте сопротивление между штырем 4 C2100a модуля помощи при парковке электрической цепи (зеленой) со стороны жгута электропроводки и штырем 5 C2102 блока дисплея и динамика системы помощи при парковке электрической цепи (зеленой) со стороны жгута электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

Перейдите к A9 .

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь между штырем 4 C2100a модуля помощи при парковке электрической цепи (зеленой) со стороны жгута электропроводки и штырем 5 C2102 блока дисплея и динамика системы помощи при парковке электрической цепи (зеленой) со стороны жгута электропроводки. Если электрическая цепь исправна, УСТАНОВИТЕ новый дисплей и динамик системы помощи при парковке. ПРОВЕРЬТЕ правильность работы системы.

A9: ПРОВЕРЬТЕ ЦЕПЬ ДИСПЛЕЯ И ДИНАМИКА СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ (ЖЕЛТУЮ) НА РАЗМЫКАНИЕ

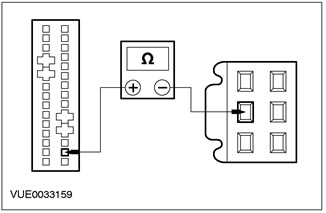

1 Измерьте сопротивление между штырем 5 C2100a модуля помощи при парковке электрической цепи (желтой) со стороны жгута электропроводки и штырем 4 C2102 блока дисплея и динамика системы помощи при парковке электрической цепи (желтой) со стороны жгута электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

Перейдите к A10 .

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь между штырем 5 C2100a модуля помощи при парковке электрической цепи (желтой) со стороны жгута электропроводки и штырем 4 C2102 блока дисплея и динамика системы помощи при парковке электрической цепи (желтой) со стороны жгута электропроводки. Если электрическая цепь исправна, УСТАНОВИТЕ новый дисплей и динамик системы помощи при парковке. ПРОВЕРЬТЕ правильность работы системы.

A10: ПРОВЕРЬТЕ ЦЕПЬ ДИСПЛЕЯ И ДИНАМИКА СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ (БЕЛУЮ) НА РАЗМЫКАНИЕ

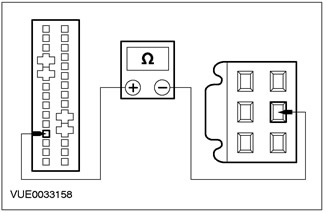

1 Измерьте сопротивление между штырем 6 C2100a модуля помощи при парковке электрической цепи (белой) со стороны жгута электропроводки и штырем 6 C2102 блока дисплея и динамика системы помощи при парковке электрической цепи (белой) со стороны жгута электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

Перейдите к A11 .

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь между штырем 6 C2100a модуля помощи при парковке электрической цепи (белой) со стороны жгута электропроводки и штырем 6 C2102 блока дисплея и динамика системы помощи при парковке электрической цепи (белой) со стороны жгута электропроводки. Если электрическая цепь исправна, УСТАНОВИТЕ новый дисплей и динамик системы помощи при парковке. ПРОВЕРЬТЕ правильность работы системы.

A11: ПРОВЕРЬТЕ ЦЕПЬ ПРЕДОХРАНИТЕЛЬНОЙ ВСТАВКИ МОДУЛЯ ПОМОЩИ ПРИ ПАРКОВКЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

1 Отсоедините Предохранительная вставка модуля помощи при парковке.

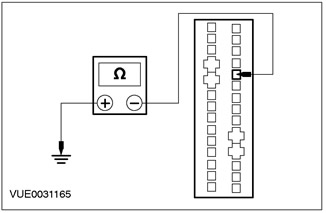

2 Измерьте сопротивление между штырем 24 C2100a модуля помощи при парковке электрической цепи (розовой) со стороны жгута электропроводки и "массой".

• Сопротивление составляет более 10,000 Ом?

Да

Перейдите к A12 .

Нет

ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь между штырем 24 C2100a модуля помощи при парковке электрической цепи (розовой) со стороны жгута электропроводки и "массой". Если электрическая цепь исправна, УСТАНОВИТЕ новую предохранительную вставку модуля помощи при парковке. ПРОВЕРЬТЕ правильность работы системы.

A12: ПРОВЕРЬТЕ ЦЕПЬ ПРЕДОХРАНИТЕЛЬНОЙ ВСТАВКИ МОДУЛЯ ПОМОЩИ ПРИ ПАРКОВКЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

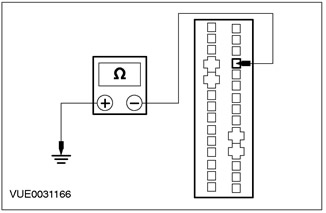

1 Измерьте сопротивление между штырем 25 C2100a модуля помощи при парковке электрической цепи (розовой) со стороны жгута электропроводки и "массой".

• Сопротивление составляет более 10,000 Ом?

Да

УСТАНОВИТЕ новый модуль помощи при парковке. ПРОВЕРЬТЕ правильность работы системы.

Нет

ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь между штырем 25 C2100a модуля помощи при парковке электрической цепи (розовой) со стороны жгута электропроводки и "массой". Если электрическая цепь исправна, УСТАНОВИТЕ новую предохранительную вставку модуля помощи при парковке. ПРОВЕРЬТЕ правильность работы системы.


Проверки элементов


Жгут электропроводки датчика системы помощи при парковке


ПРИМЕЧАНИЕ: Обратитесь к Электрическим схемам, Раздел 413-13, за схемами и информацией о соединениях.

ПРИМЕЧАНИЕ: Проверьте жгут электропроводки системы помощи при парковке на короткое замыкание на "массу", короткое замыкание относительно аккумулятора и наличие повреждений.

1. Проверьте жгут электропроводки датчика системы помощи при парковке, используя следующую таблицу, в которой указан порядок установки измерительных проводов и ожидаемые величины.

Датчик системы помощи при парковке - C2105

Модуль помощи при парковке - C2100b

Ожидаемая величина.

Действия

Штырь 1

Штырь 4

Менее 5 Ом

Если сопротивление составляет более 5 Ом, ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь. Если электрическая цепь исправна, УСТАНОВИТЕ новый датчик системы помощи при парковке. ПРОВЕРЬТЕ правильность работы системы

Штырь 2

Штырь 10

Менее 5 Ом

Если сопротивление составляет более 5 Ом, ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь. Если электрическая цепь исправна, УСТАНОВИТЕ новый датчик системы помощи при парковке. ПРОВЕРЬТЕ правильность работы системы

Штырь 3

Штырь 11

Менее 5 Ом

Если сопротивление составляет более 5 Ом, ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь. Если электрическая цепь исправна, УСТАНОВИТЕ новый датчик системы помощи при парковке. Проверьте правильность работы системы.


Датчик системы помощи при парковке - C2106

Модуль помощи при парковке - C2100b

Ожидаемая величина.

Действия

Штырь 1

Штырь 3

Менее 5 Ом

Если сопротивление составляет более 5 Ом, ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь. Если электрическая цепь исправна, УСТАНОВИТЕ новый датчик системы помощи при парковке. Проверьте правильность работы системы.

Штырь 2

Штырь 10

Менее 5 Ом

Если сопротивление составляет более 5 Ом, ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь. Если электрическая цепь исправна, УСТАНОВИТЕ новый датчик системы помощи при парковке. Проверьте правильность работы системы.

Штырь 3

Штырь 11

Менее 5 Ом

Если сопротивление составляет более 5 Ом, ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь. Если электрическая цепь исправна, УСТАНОВИТЕ новый датчик системы помощи при парковке. Проверьте правильность работы системы.


Датчик системы помощи при парковке - C2107

Модуль помощи при парковке - C2100b

Ожидаемая величина.

Действия

Штырь 1

Штырь 2

Менее 5 Ом

Если сопротивление составляет более 5 Ом, ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь. Если электрическая цепь исправна, УСТАНОВИТЕ новый датчик системы помощи при парковке. ПРОВЕРЬТЕ правильность работы системы.

Штырь 2

Штырь 10

Менее 5 Ом

Если сопротивление составляет более 5 Ом, ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь. Если электрическая цепь исправна, УСТАНОВИТЕ новый датчик системы помощи при парковке. ПРОВЕРЬТЕ правильность работы системы

Штырь 3

Штырь 11

Менее 5 Ом

Если сопротивление составляет более 5 Ом, ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь. Если электрическая цепь исправна, УСТАНОВИТЕ новый датчик системы помощи при парковке. ПРОВЕРЬТЕ правильность работы системы.


Датчик системы помощи при парковке - C2108

Модуль помощи при парковке - C2100b

Ожидаемая величина.

Действия

Штырь 1

Штырь 1

Менее 5 Ом

Если сопротивление составляет более 5 Ом, ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь. Если электрическая цепь исправна, УСТАНОВИТЕ новый датчик системы помощи при парковке. Проверьте правильность работы системы.

Штырь 2

Штырь 10

Менее 5 Ом

Если сопротивление составляет более 5 Ом, ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь. Если электрическая цепь исправна, УСТАНОВИТЕ новый датчик системы помощи при парковке. ПРОВЕРЬТЕ правильность работы системы.

Штырь 3

Штырь 11

Менее 5 Ом

Если сопротивление составляет более 5 Ом, ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь. Если электрическая цепь исправна, УСТАНОВИТЕ новый датчик системы помощи при парковке. Проверьте правильность работы системы.
