Проверка зазоров рамы и кузова
Кузов и покрытие. Ремонты кузова. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Ремонты кузова > Проверка зазоров рамы и кузова
            0

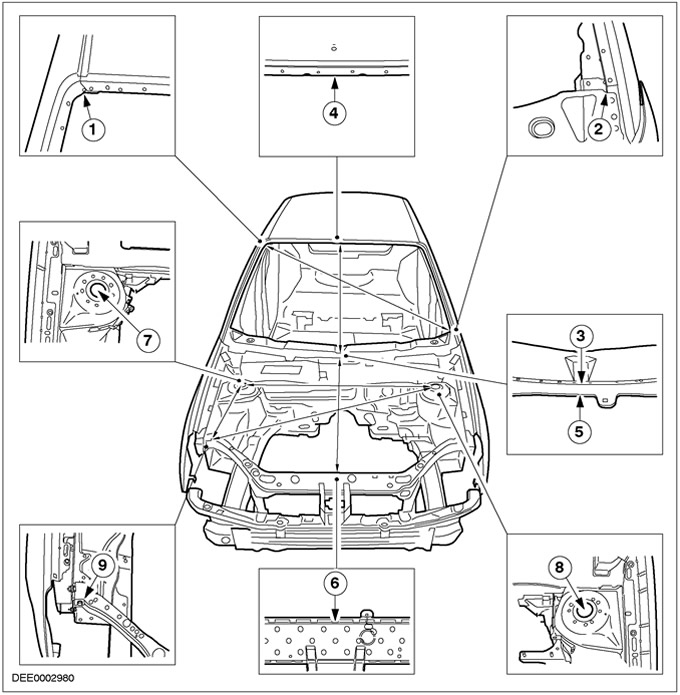

1. Размеры кузова - передок - все модели

2. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

1 - 2 = 1404 мм; 3 - 4 = 877 мм; 5 - 6 = 746 мм; 7 - 8 = 1095 мм, 8 - 9 = 1242 мм; 7 - 9 = 420 мм.

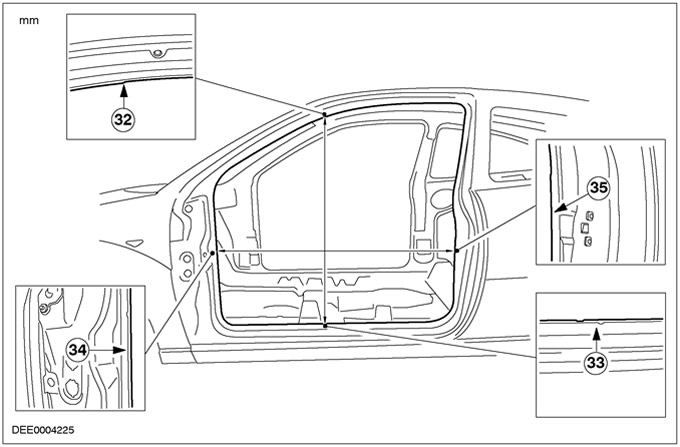

4. Размеры кузова - 3-дверный вариант - вид сбоку. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

32 - 33 = 985 мм; 34 - 35 = 1075 мм

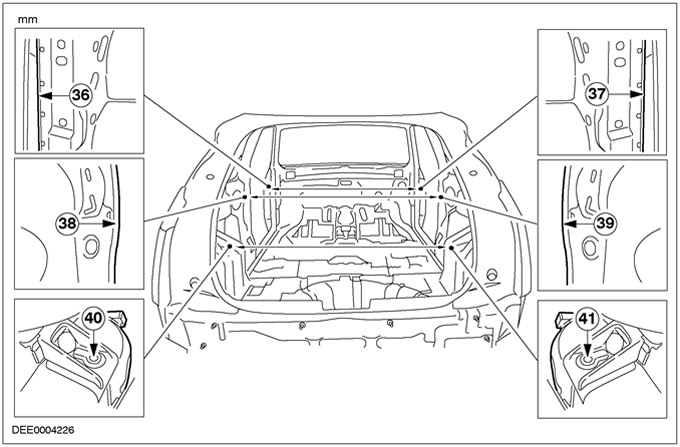

6. Размеры кузова - 3-дверный вариант - вид сзади. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

36 - 37 = 1386 мм; 38 - 39 = 1380 мм; 40 - 41 = 1140 мм.

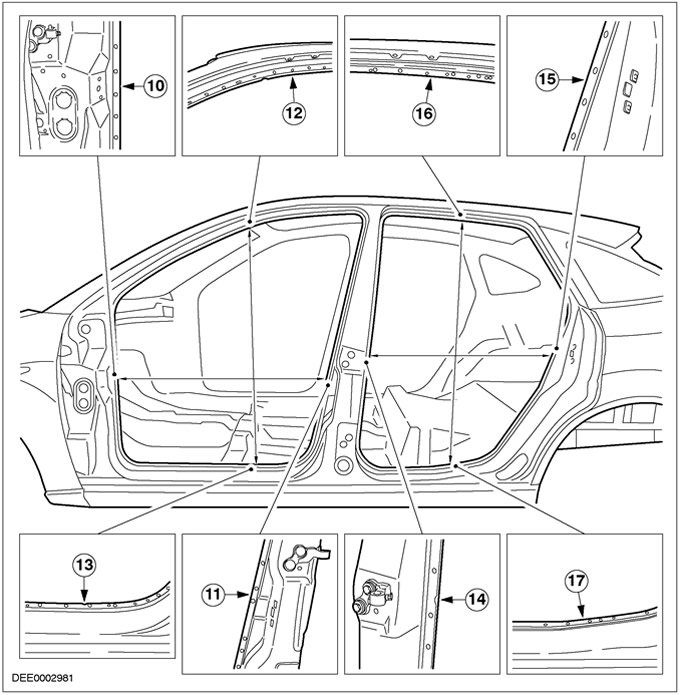

8. Размеры кузова - 4/ 5-дверный вариант - вид сбоку. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

10 - 11= 805 мм; 12 - 13 = 979 мм; 14 - 15 = 751 мм; 16 - 17 = 1012 мм:

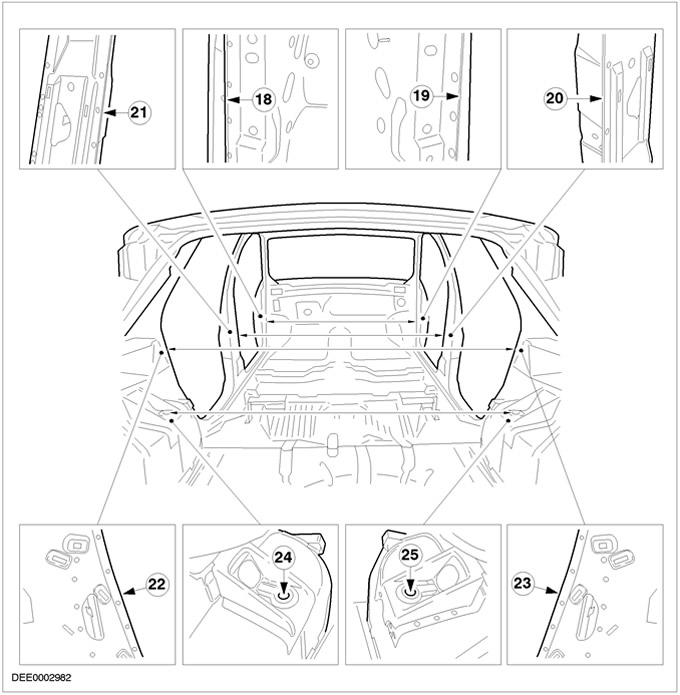

10. Размеры кузова - 5-дверный вариант - салон автомобиля. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.


18 - 19= 1386 мм; 20 - 21 = 1388 мм; 22 - 23 = 1380 мм; 24 - 25 = 1140 мм.

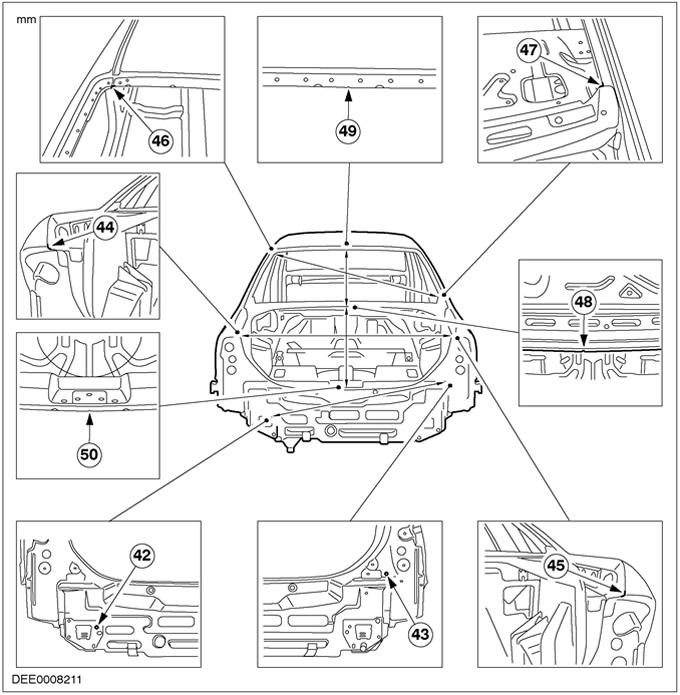

12. Размеры кузова - 4-дверный вариант - вид сзади. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

42 - 43 = 1032 мм; 44 - 45 = 1204 мм; 46 - 47 = 1224 мм; 48 - 49 = 415 мм; 48 - 50 = 503 мм

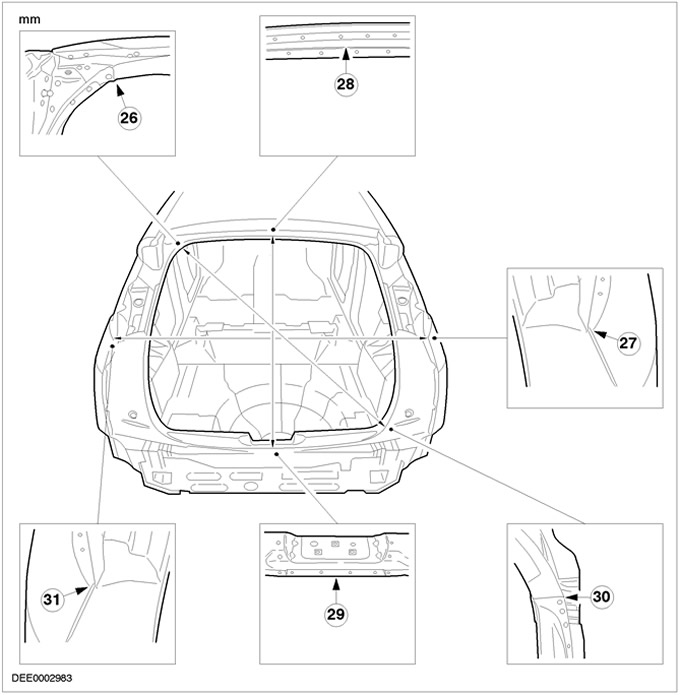

14. Размеры кузова - 5-дверный вариант - вид сзади. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

26 - 27= 1105 мм; 26 -30 = 1154 мм; 28 - 29 = 859 мм; 27 - 31 = 1251 мм.

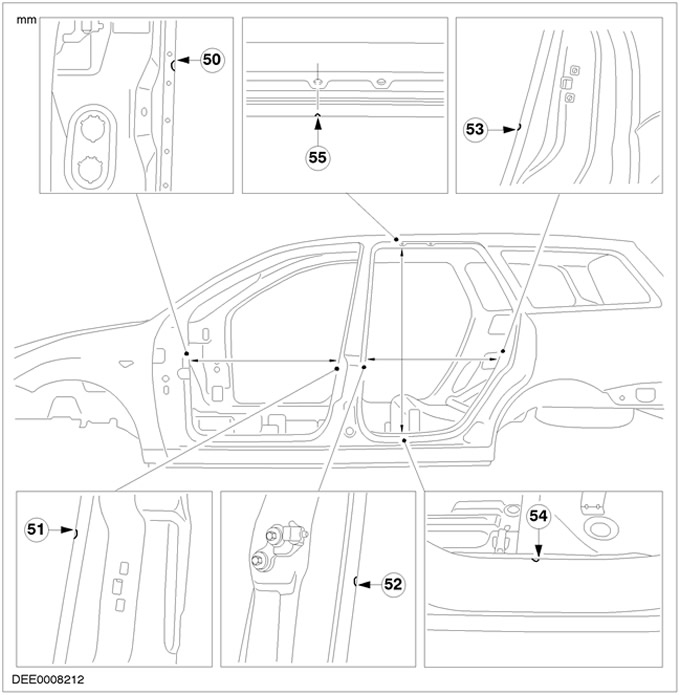

16. Размеры кузова - «универсал» - вид сбоку. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

50 - 51 = 820 мм; 52 - 53 = 722 мм; 54 - 55 = 1041 мм.

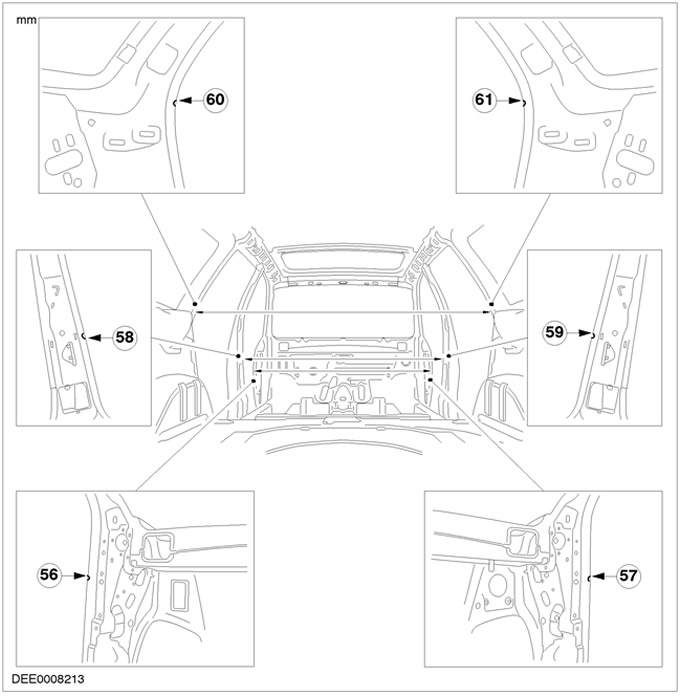

18. Размеры кузова - «универсал» - салон автомобиля. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

56 - 57 = 1386 мм; 58 - 59 = 1390 мм; 60 - 61 = 1356 мм.



20. Размеры кузова - «универсал» - вид сзади. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.


62 - 63 = 1357 мм; 64 - 65 = 12350мм; 66 - 67 = 1364 мм; 62 - 69 = 1269 мм; 70 - 71 = 915 мм.



Проверка зазоров кузова

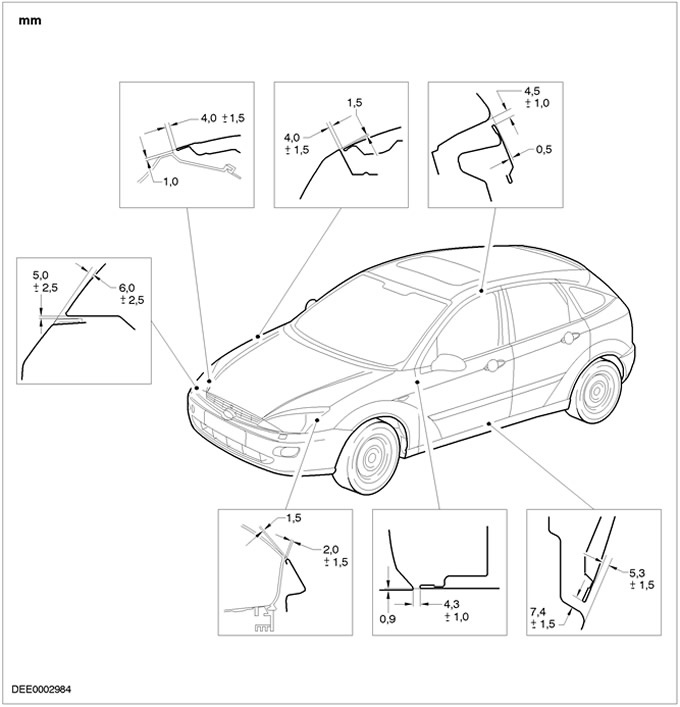

1. Величина зазоров кузова - все модели

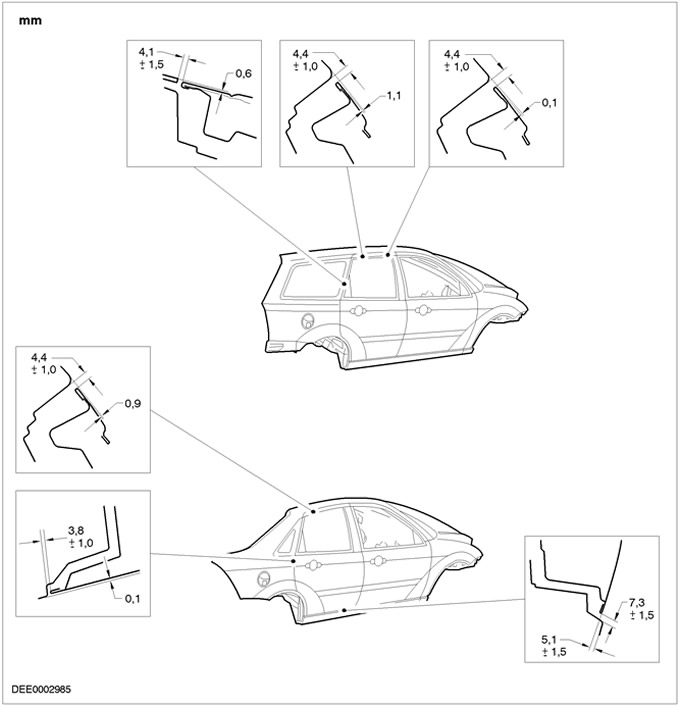

2. Величина зазоров кузова - «универсал»/ 4-дверный вариант
