Модуль подушки безопасности пассажира (автомобили до 10.2001)
Кузов и покрытие. Ремни безопасности. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Ремни безопасности > Модуль подушки безопасности пассажира (автомобили до 10.2001)
            0


Снятие


ПРЕДУПРЕЖДЕНИЕ: Чтобы исключить риск случайного раскрывания, требуется разрядить резервное питание модуля управления подушкой безопасности. Выждите не менее одной минуты после отсоединения провода(ов) "массы" аккумулятора до начала любого ремонта или регулировки вспомогательной удерживающей системы (SRS) или любого элемента(ов), примыкающих к датчикам SRS. Несоблюдение этих инструкций может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Всегда надевайте защитные очки при выполнении работ на автомобиле, оснащенном подушками безопасности, и при работе с модулем подушки безопасности. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации возможности преждевременного раскрывания подушки безопасности не используйте устройства сохранения ключевого кода радиоприемника при работе со вспомогательной удерживающей системой. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации риска получения травм в случае преждевременного раскрывания подушки безопасности всегда переносите заряженный модуль подушки безопасности, развернув подушку и декоративную крышку в сторону от туловища. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации возможности преждевременного раскрывания подушек безопасности, заряженные модули подушек безопасности следует устанавливать только на заземленные верстаки, таким образом, чтобы декоративная крышка была обращена кверху. Несоблюдение этих инструкций может привести к травме.


ПРЕДУПРЕЖДЕНИЕ: Никогда не прикасайтесь щупами тестера к электрическим разъемам модулей подушек безопасности или любого другого элемента вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Покраска декоративной крышки модуля подушки безопасности водителя или панели приборов может привести к повреждению декоративной крышки и подушек безопасности. Ни при каких обстоятельствах не пытайтесь покрасить обесцвеченные или поврежденные декоративные крышки модулей подушек безопасности или панель приборов. Установите новый элемент. Несоблюдение этой инструкции может привести к травме.

1. Отсоедините провод "массы" от аккумулятора.За дополнительной информацией обратитесь к Разделу 414-01.

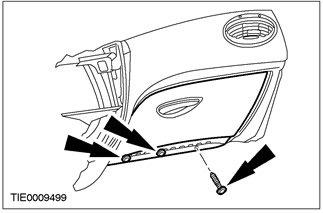

2. Снимите отделение для перчаток.
  • Отсоедините демпфер от отделения для перчаток.



3. ПРИМЕЧАНИЕ: Новые модули подушки безопасности пассажира имеют декоративную крышку, закрепляемую кронштейном и двумя болтами. Оригинальный вариант модуля подушки безопасности пассажира имел привязную декоративную крышку.

Определите, имеет ли модуль подушки безопасности пассажира декоративную крышку с неподвижным кронштейном или привязного типа (показана декоративная крышка с неподвижным кронштейном).


  • Декоративная крышка модуля подушки безопасности пассажира с неподвижным кронштейном, не продолжайте эту процедуру.
  • Декоративная крышка модуля подушки безопасности пассажира привязного типа, продолжайте эту процедуру.

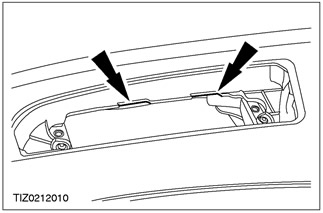

4. Отсоедините переднюю часть декоративной крышки модуля подушки безопасности пассажира от панели приборов.
  • Используйте специальный инструмент для аккуратного освобождения зажимов крепления, начиная с передней наружной кромки.

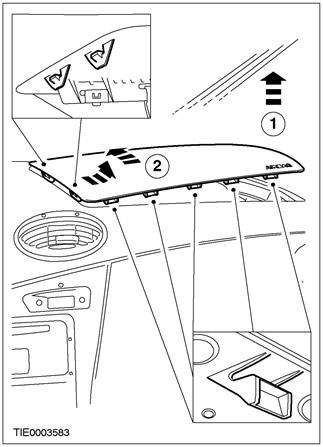

5. Отсоедините декоративную крышку модуля подушки безопасности пассажира от панели приборов.
  • 1. Поднимите наружную кромку.
  • 2. Поднимите крышку, перемещая ее в направлении лобового стекла, для освобождения зажимов крепления.

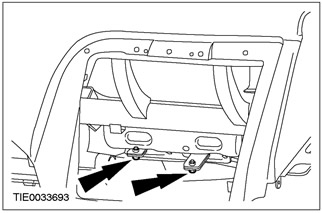

6. Отсоедините модуль подушки безопасности пассажира и усилительный кронштейн от панели приборов.



7. ПРИМЕЧАНИЕ: Для освобождения фиксирующих язычков электрического разъема могут потребоваться заостренные плоскогубцы.

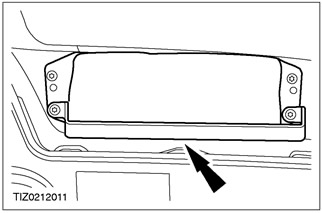

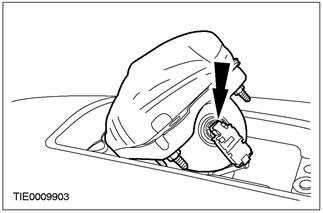

Снимите модуль подушки безопасности пассажира.
  • Расстыкуйте электрический разъем.



8. ПРЕДУПРЕЖДЕНИЕ: В случае установки нового модуля подушки безопасности пассажира после раскрывания подушки безопасности пассажира требуется осмотреть панель приборов на наличие повреждений и установить новую панель приборов, если обнаружены любые повреждения. Несоблюдение этих инструкций может привести к травме.

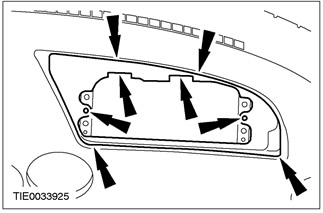

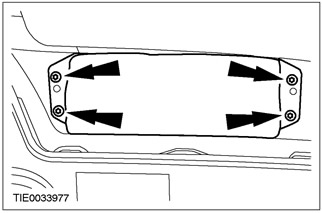

Осмотрите панель приборов на наличие повреждений на показанных участках.



9. Снимите панель приборов, если необходимо.За дополнительной информацией обратитесь к Разделу 501-12.

Установка


Все автомобили

ПРЕДУПРЕЖДЕНИЕ: Всегда надевайте защитные очки при выполнении работ на автомобиле, оснащенном подушкой безопасности, и при работе с модулем подушки безопасности. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации риска получения травм в случае преждевременного раскрывания подушки безопасности всегда переносите заряженный модуль подушки безопасности, развернув подушку и декоративную крышку в сторону от туловища. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации возможности преждевременного раскрывания подушек безопасности, заряженные модули подушек безопасности следует устанавливать только на заземленные верстаки, таким образом, чтобы декоративная крышка была обращена кверху. Несоблюдение этих инструкций может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Никогда не прикасайтесь щупами тестера к электрическим разъемам модулей подушек безопасности или любого другого элемента вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Покраска декоративной крышки модуля подушки безопасности водителя или панели приборов может привести к повреждению декоративной крышки и подушек безопасности. Ни при каких обстоятельствах не пытайтесь покрасить обесцвеченные или поврежденные декоративные крышки модулей подушек безопасности или панель приборов. Установите новый элемент. Несоблюдение этой инструкции может привести к травме.

ПРИМЕЧАНИЕ: Если предусмотрена установка оригинального модуля подушки безопасности пассажира, повторите процедуру снятия в обратной последовательности. Если предусмотрена установка нового модуля подушки безопасности пассажира, продолжите эту процедуру.

1. Если необходимо, установите новую панель приборов.За дополнительной информацией обратитесь к Разделу 501-12.

Автомобили с левосторонним управлением

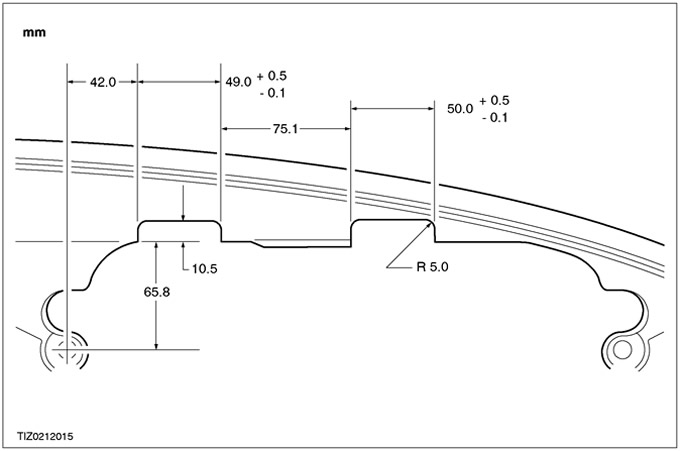

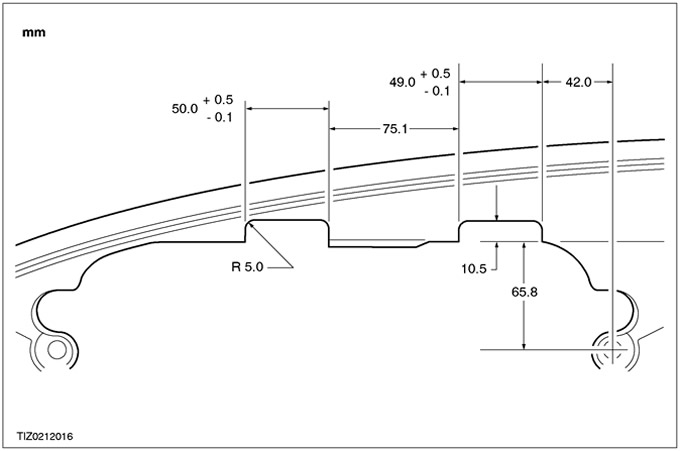

2. Используя размеры, взятые с шаблона, отметьте зоны панели приборов, подлежащие удалению.



Автомобили с правосторонним управлением

3. Используя размеры, взятые с шаблона, отметьте зоны панели приборов, подлежащие удалению.



Все автомобили

4. ПРЕДУПРЕЖДЕНИЕ: При разрезании панели приборов надевайте перчатки и защитные очки. Несоблюдение этой инструкции может привести к травме.

Используя подходящий нож, снимите необходимый материал (показан вариант с правосторонним управлением).

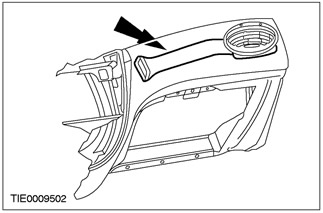

5. Снимите вентиляционный трубопровод.
  • Отсоедините зажим крепления.

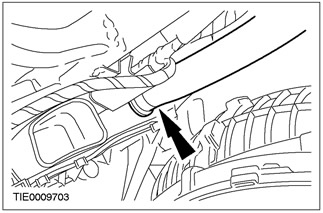

6. Отсоедините трубку системы устранения запотевания от корпуса отопителя.



7. Установите модуль подушки безопасности пассажира.

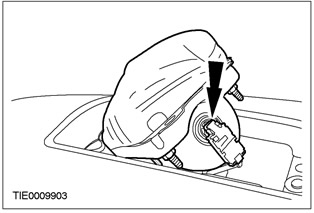

  • Состыкуйте электрический разъем.



8. Установите усилительный кронштейн.

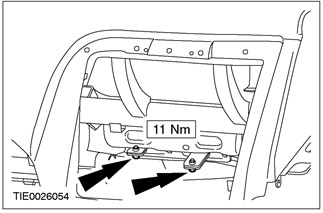

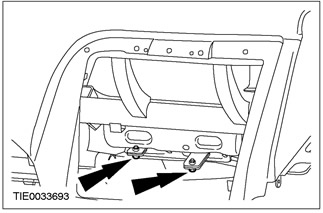

9. Подсоедините модуль подушки безопасности пассажира и усилительный кронштейн к панели приборов.



10. ПРИМЕЧАНИЕ: Пропустите кронштейны декоративной крышки через модуль подушки безопасности пассажира и подвижный кронштейн.

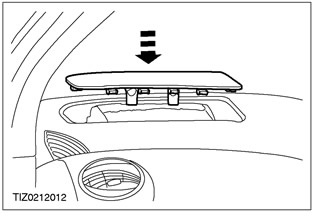

Установите декоративную крышку модуля подушки безопасности пассажира.



11. ПРИМЕЧАНИЕ: На этом этапе не затягивайте полностью болты крепления декоративной крышки модуля подушки безопасности пассажира.

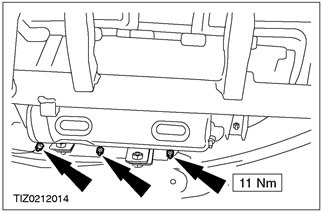

Установите болты крепления декоративной крышки модуля подушки безопасности пассажира.



12. ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что все зажимы крепления декоративной крышки модуля подушки безопасности пассажира правильно зафиксированы и декоративная крышка располагается вровень с панелью приборов.

Затяните гайки крепления подвижного кронштейна модуля подушки безопасности пассажира.



13. Затяните болты крепления декоративной крышки модуля подушки безопасности пассажира.



14. Подсоедините трубку системы устранения запотевания к корпусу отопителя.

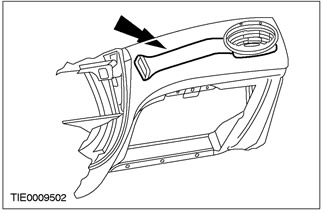

15. Установите вентиляционный трубопровод.
  • Подсоедините зажим.

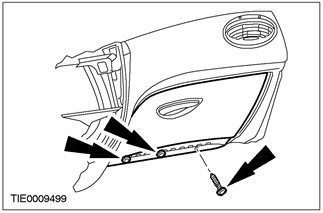

16. Установите отделение для перчаток.
  • Подсоедините демпфер к отделению для перчаток.



17. Подсоедините провод "массы" к аккумулятору.За дополнительной информацией обратитесь к Разделу 414-01.
