Притисна плоча квачила је чврсто повезана са замајцем мотора, а замајац је причвршћен за прирубницу радилице мотора. Између потисне плоче квачила и замајца налази се плоча на погон квачила, која притиска притисну плочу квачила на замајац. Диск са погоном квачила налази се на урезаном погонском вратилу мењача.
Ако притиснете педалу квачила, лежај за отпуштање квачила се притиска кроз шипку квачила и полугу за отпуштање квачила и притиска се на силу опруге потисне плоче квачила.
Као резултат тога, погонски диск квачила, који се налази између замајца и потисне плоче квачила, постаје слободан, тј. струјни круг између мотора и мењача је уклоњен. Када поново отпустите педалу квачила, притисна плоча квачила притиска погонску плочу на замајац. Поново се ствара веза силе између мотора и мењача, пошто је притиснута притисна плоча квачила круто спојена шиљцима са осовином мењача.
Сваки пут када притиснете и отпустите педалу квачила, долази до слабог процеса брушења, услед чега се брише фрикциона облога погоњеног диска. Дакле, диск са квачилом је хабајући део. У просеку, један погонски диск је довољан за 100.000 км. Хабање дискова у великој мери зависи од оптерећења (вожња са приколицом) и природе кретања.
Због чињенице да се зазор педале квачила мења са прогресивним хабањем тарних облога квачила, потребно га је проверити у оквиру редовног прегледа и, ако је потребно, подесити.

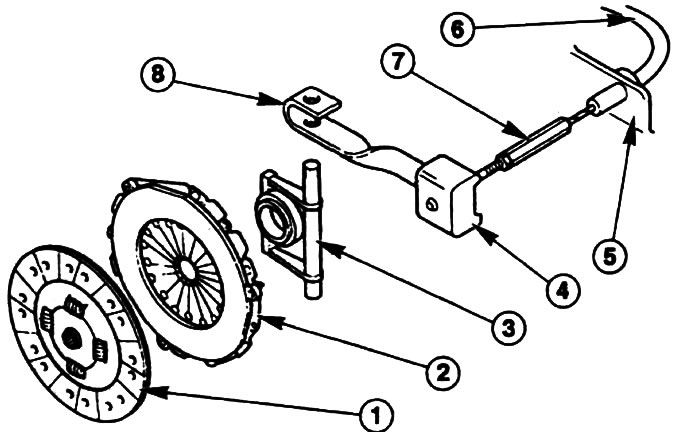

1 - Погоњени диск квачила; 2 - Притисна плоча квачила; 3 - Механизам за отпуштање квачила; 4 - Амортизер; 5 - Контра ослонац за шипку квачила; 6 - Шипка квачила; 7 - Вијак за подешавање; 8 - Полуга за отпуштање квачила
