Демонтажа и уградња задњег носача вешања (Шасија / Шасија / Форд Мондео 3 2000-2007)

ПРОЦЕДУРА

На равном терену, безбедно поставите задњи део возила на постоље дизалице и додатно подуприте предњу осовину клином за точкове.
Уклоните одговарајући точак.

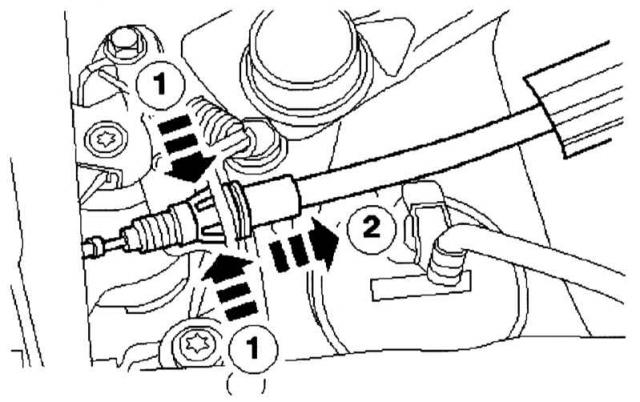

Скините сајлу ручне кочнице са кочионе чељусти. Да бисте то урадили, стисните језичке за закључавање 1 и окачите кабл 2.

Препуст сајле ручне кочнице.
Уклоните АБС сензор (означено стрелицом) од главчине точка.

Уклањање АБС сензора.
Одврните кочиону чељуст заједно са штитником, окачите их жицом у лук точкова и...
...извуците диск кочнице точка из кућишта точка. Ако је укљештено, нежно се помозите пластичним чекићем.
Одврните четири завртња (означено стрелицама) и одвојите главчину од монтажне прирубнице.

Уклањање главчине точка.
Уклоните доње полуге (напред и позади) од зглоба управљача (означено стрелицама).

Демонтажа обе попречне полуге вешања са зглоба управљача.
Одврните пратећу руку са зглоба управљача и...
...уклоните везу стабилизатора.
Одвојите зглоб управљача (означено стрелицом) и скини га.

Уклањање зглоба управљача.
Уклоните везу стабилизатора са амортизера и...

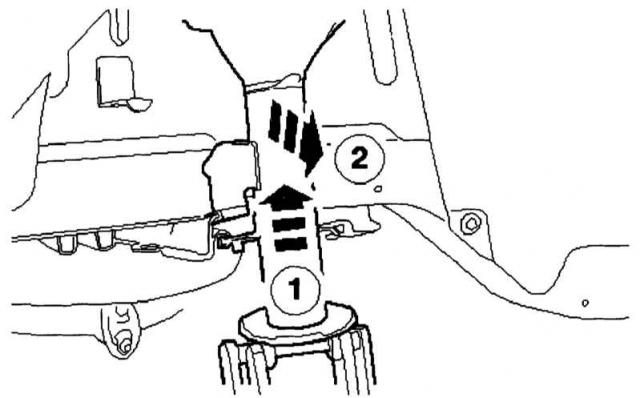

... користите хидрауличну дизалицу за аутомобил да уклоните опругу са ивице додатног рама. Да бисте то урадили, подигните држач вешања 1, притисните га од ивице помоћног рама 2 и полако га спустите помоћу дизалице.

Уклањање амортизера.
