Уклањање и уградња замајца/предње плоче

Уклањање

1. Уклоните мењач (поглавље 7А или 7Б). Такође има смисла проверити манжетне и заменити их ако је потребно.

2. Уклоните квачило (у зависности од верзије) погледајте поглавље 8. Има смисла проверити или заменити компоненте квачила и вођице (центрирање квачила на крају радилице).

3. Користите бушилицу или кап боје да означите замајац/предњу плочу и радилицу како бисте осигурали поравнање током инсталације.

4. Закључајте замајац/предњу плочу од окретања тако што ћете закључати зупце замајца или причврстити предњу плочу/замајац за блок цилиндра/картер помоћу челичне траке и вијака.

5. Уклоните један по један завртње за монтажу замајца. Након извлачења, увек их је потребно заменити, без обзира у каквом су стању, јер раде под сложеним условима оптерећења.

6. Узимајући у обзир положај додатне плоче (само аутоматски мењачи), уклоните замајац/предњу плочу. Не испуштајте овај чвор, веома је тежак.

Инспекција

7. Очистите замајац/предњу плочу од уља. Прегледајте површину да ли има пукотина, неравнина, трагова опекотина и других недостатака. Мале огреботине се могу уклонити брусним папиром. Проверите да ли на прстенастом зупчанику има пукотина или сломљених зуба. Поставите замајац/предњу плочу на равну површину и користите крај равне ивице да проверите да ли се искривљује.

8. Очистите и прегледајте спојне површине замајца/предње плоче и радилице. Ако лева заптивка радилице цури, (став 20) Пре инсталирања замајца/предње плоче, замените га.

9. Темељно очистите унутрашњу (десну) страну замајца/предње плоче, посебно удубљења која се користе као основни елементи за сензор положаја/брзине радилице. Очистите врх сонде и уверите се да је сонда добро причвршћена. Такође очистите рупе са навојем на крају замајца и навоје вијака - ово је важно, јер ће остаци старе заптивке после неког времена ослабити затегнутост везе и више неће правилно преносити обртни момент мотора.

Инсталација

10. Приликом инсталирања, уверите се да је адаптерска плоча блока напајања (ако је у опреми) на свом месту. Затим поставите замајац/предњу плочу на радилицу тако да се све рупе за вијке поравнају (постоји само један начин да се то уради). Уверите се да су ознаке направљене пре уклањања поравнате. Не заборавите на учвршћивач (ако је доступан).

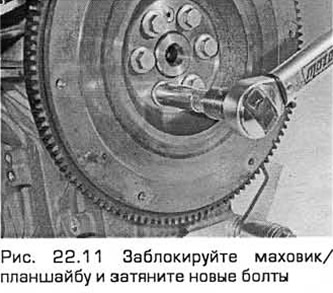

11. Закључајте замајац/предњу плочу на исти начин као и приликом уклањања. Унакрсно затегните нове завртње равномерно (у две или три фазе, погледајте Техничке податке) (погледајте слику 22.11).



12. Обавите преостале радње инсталације обрнутим редоследом од уклањања.
