1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите ремень привода газораспределительного механизма (см. Проверка и замена ремня привода газораспределительного механизма двигателя duratec ti-vct объемом 1,6 л).
3. Снимите зубчатый шкив коленчатого вала.

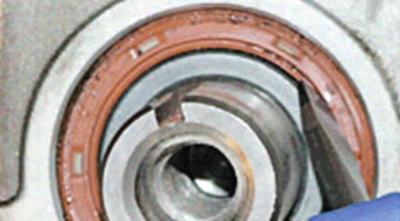

4. Поддев отвёрткой, извлеките сальник из корпуса масляного насоса.
5. Смажьте моторным маслом рабочую кромку нового сальника, установите сальник в корпус масляного насоса, сориентировав его рабочей кромкой внутрь двигателя, и запрессуйте до упора с помощью оправки. В качестве оправки можно использовать головку подходящего размера из набора инструментов или старый сальник.
6. Установите все снятые детали и узлы газораспределительного механизма в порядке, обратном снятию.
7. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. Проверка и замена ремня привода газораспределительного механизма двигателя duratec ti-vct объемом 1,6 л).
Задний сальник коленчатого вала двигателя Duratec Ti-VCT объемом 1,6 л замените следующим образом.
1. Снимите коробку передач (см. Снятие и установка коробки передач).
2. Снимите сцепление (см. Снятие и установка сцепления).
3. Снимите маховик (см. Снятие, дефектовка и установка маховика).

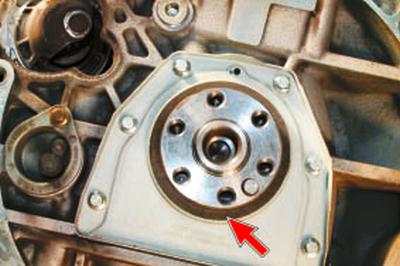

4. Осмотрите сальник. Если герметичность сальника нарушена, в его нижней части будет виден потек масла.

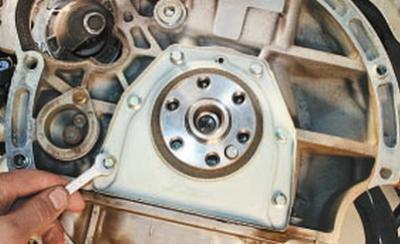

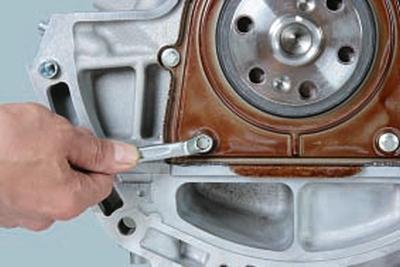

5. Выверните шесть болтов крепления держателя сальника к блоку цилиндров…

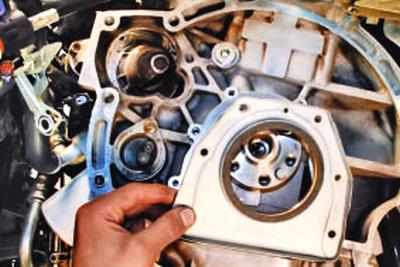

6….и снимите держатель в сборе с сальником.
ПРИМЕЧАНИЕ: Задний сальник коленчатого вала и уплотнительная прокладка держателя приклеены к держателю, поэтому при течи сальника замените весь узел в сборе.

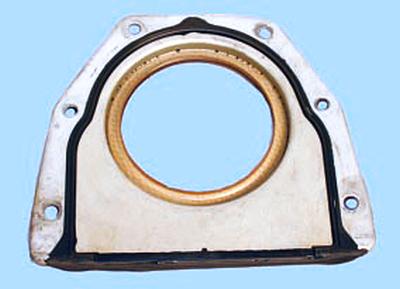

Обратите внимание на маркировку, нанесенную на держатель сальника. Приобретайте узел сальника с такой же маркировкой.
7. Смажьте моторным маслом рабочую кромку нового сальника, установите держатель сальника на блок цилиндров, сориентировав сальник рабочей кромкой внутрь двигателя, и аккуратно заправьте рабочую кромку на шейку коленчатого вала.
8. Равномерно крест-накрест затяните болты крепления держателя сальника моментом, приведенным в приложении 1.
Для замены переднего сальника коленчатого вала двигателей Duratec-HE объемом 2,0 и 2,3 л выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

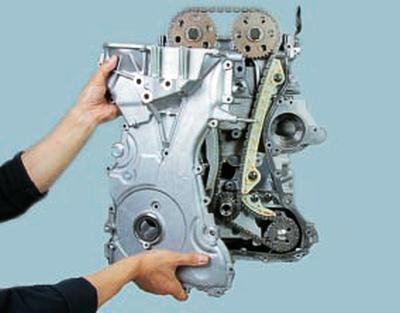

2. Снимите крышку газораспределительного механизма (см. Замена цепи привода газораспределительного механизма двигателей duratec-he объемом 2,0 и 2,3 л).
ПРИМЕЧАНИЕ: Для наглядности показано на снятом двигателе.

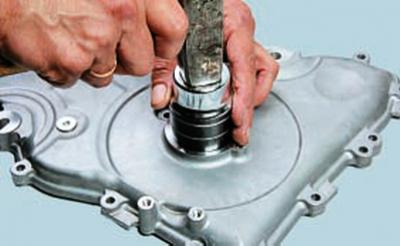

3. С помощью оправки подходящего диаметра выпрессуйте старый сальник из крышки газораспределительного механизма.
4. Смажьте моторным маслом рабочую кромку нового сальника, установите сальник в крышку, сориентировав его рабочей кромкой внутрь двигателя, и запрессуйте до упора с помощью оправки. В качестве оправки можно использовать головку из набора инструментов подходящего размера или старый сальник.
Задний сальник коленчатого вала двигателей Duratec-HE объемом 2,0 и 2,3 л замените следующим образом.
1. Снимите коробку передач (см. Снятие и установка коробки передач).
2. Снимите сцепление (см. Снятие и установка сцепления).
3. Снимите маховик (см. Снятие, дефектовка и установка маховика).
4. Осмотрите сальник. Если герметичность сальника нарушена, в его нижней части будет виден потек масла.
5. Выверните шесть болтов крепления держателя сальника к блоку цилиндров.

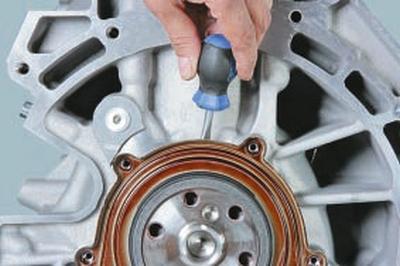

6. Аккуратно подденьте отвёрткой держатель сальника…

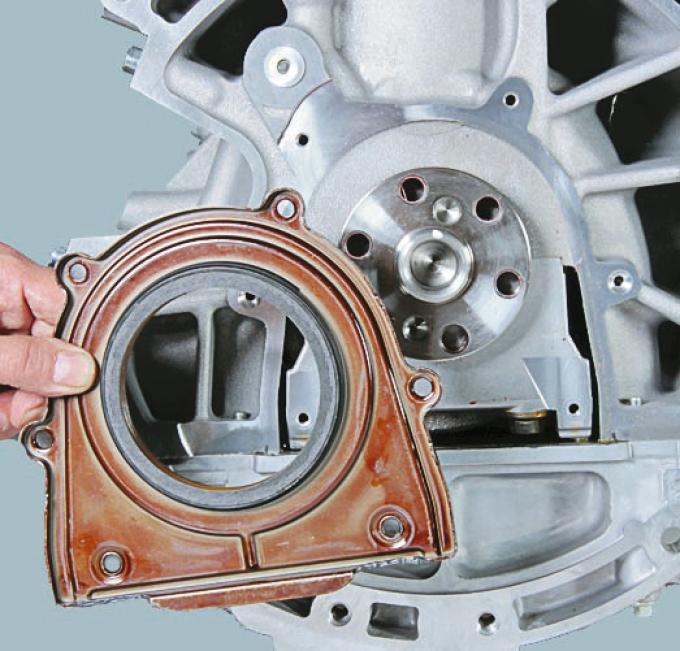

7….и снимите держатель в сборе с сальником.
8. Смажьте моторным маслом рабочую кромку нового сальника, установите держатель сальника на блок цилиндров, сориентировав сальник рабочей кромкой внутрь двигателя, и аккуратно заправьте рабочую кромку на шейку коленчатого вала.
9. Равномерно крест-накрест затяните болты крепления держателя сальника моментом, приведенным в приложении 1.
