Проверяют компрессию специальным прибором – компрессометром.
![](https://www.fordbook.ru/img/mondeo/2581.jpg)
Существуют варианты компрессометров, аналогичные показанному на фото…
![](https://www.fordbook.ru/img/mondeo/2582.jpg)

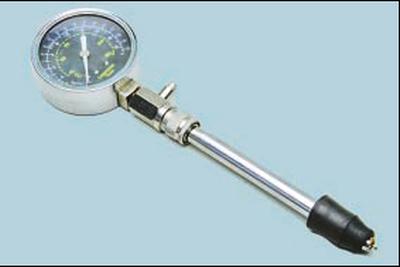

…а также такие, у которых взамен резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник. Такие компрессометры при проверке компрессии просто сильно прижимают к свечному отверстию.
ПРЕДУПРЕЖДЕНИЕ: Важными условиями правильности показаний при проверке компрессии являются исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.
1. Пустите двигатель и прогрейте его до рабочей температуры.
2. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).
3. Снизьте давление в системе питания двигателя (см. Снижение давления в системе питания двигателя). Предохранитель цепи топливного насоса в центральный монтажный блок не устанавливайте.
![](https://www.fordbook.ru/img/mondeo/2583.jpg)

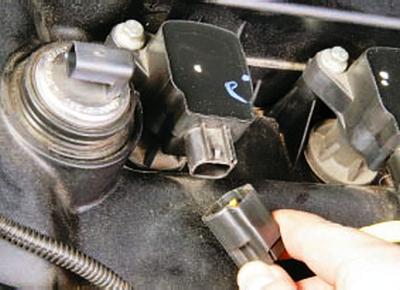

4. На двигателях Duratec-HE объемом 2,0 и 2,3 л отсоедините колодки жгутов проводов от катушек зажигания.
![](https://www.fordbook.ru/img/mondeo/2584.jpg)

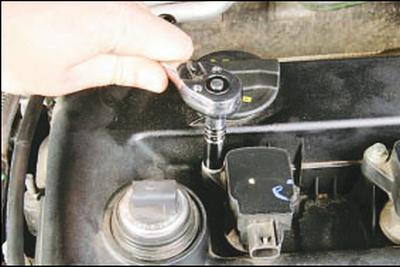

5. Выверните болты крепления катушек зажигания…
![](https://www.fordbook.ru/img/mondeo/2585.jpg)

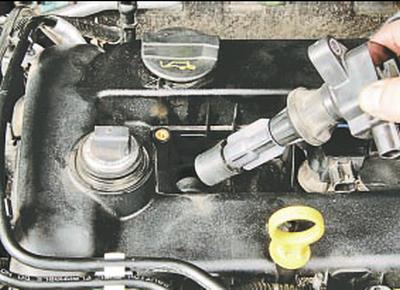

6….и снимите катушки зажигания со свечей.
![](https://www.fordbook.ru/img/mondeo/2586.jpg)

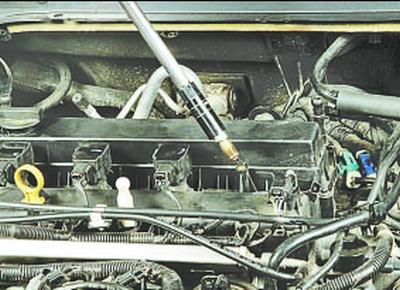

7. Выверните и извлеките свечи зажигания.
8. На двигателе Duratec Ti-VCT объемом 1,6 л снимите наконечники проводов со свечей зажигания, выверните все свечи (см. Замена и обслуживание свечей зажигания)…
![](https://www.fordbook.ru/img/mondeo/2587.jpg)
9….и отсоедините колодку жгута низковольтных проводов от катушки зажигания, отключив тем самым систему зажигания.
ПРЕДУПРЕЖДЕНИЕ: Проворачивание коленчатого вала двигателя стартером при отсоединенных наконечниках высоковольтных проводов и неотключенной катушке зажигания может привести к пробою ее высоковольтной цепи.
![](https://www.fordbook.ru/img/mondeo/2588.jpg)

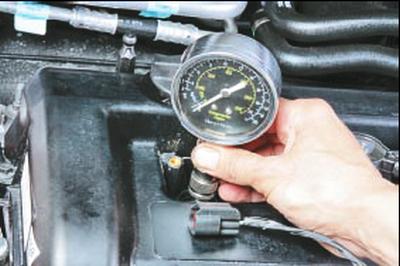

10. Вверните компрессометр в свечное отверстие проверяемого цилиндра.
11. Нажмите на педаль акселератора до упора, чтобы при проворачивании коленчатого вала стартером дроссельная заслонка полностью открылась в режиме продувки цилиндров двигателя.
12. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.
ПРИМЕЧАНИЕ: Для получения правильных показаний компрессометра коленчатый вал должен вращаться со скоростью 180–200 мин–1 или выше, но не более 350 мин–1.
![](https://www.fordbook.ru/img/mondeo/2589.jpg)

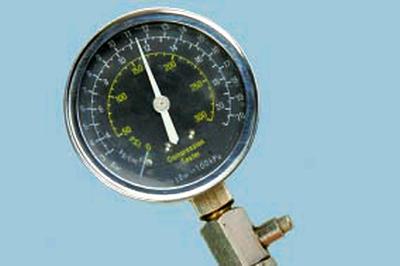

13. Запишите показания компрессометра…
![](https://www.fordbook.ru/img/mondeo/2590.jpg)

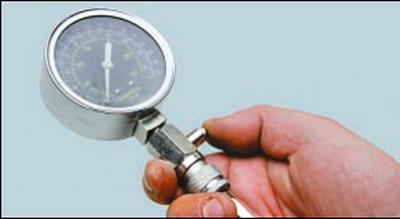

14….и установите его стрелку на ноль, нажав на клапан выпуска воздуха.
ПРИМЕЧАНИЕ: У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).
15. Повторите операции 10–14 для остальных цилиндров. Давление должно быть не ниже 1,0 МПа и не должно отличаться в разных цилиндрах более чем на 0,1 МПа. Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.
![](https://www.fordbook.ru/img/mondeo/2591.jpg)

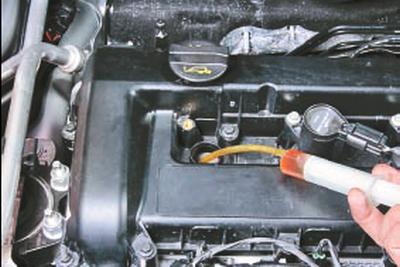

16. Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 мл чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если компрессия осталась неизменной, значит, тарелки клапанов неплотно прилегают к их седлам или повреждена прокладка головки блока цилиндров.
ПОЛЕЗНЫЙ СОВЕТ: Причину недостаточной компрессии можно выяснить также подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора.
Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 0,2–0,3 МПа. Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель – о негерметичности выпускного клапана. При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.
